Medición de la permeabilidad magnética de materiales de película delgada
Los materiales en forma de película con un espesor inferior a 1 micrómetro se denominan materiales de película delgada y se utilizan principalmente en los campos de los dispositivos funcionales semiconductores y los recubrimientos ópticos .
Para determinar la constante dieléctrica y la permeabilidad magnética de materiales de película delgada, Tonghui ofrece una solución completa con el analizador de impedancia TH2851 en combinación con los dispositivos de medición y el software adecuados.
Detalles de la solución
Objeto que se está midiendo:
Material de película delgada, espesor: 10 μm–100 μm
Requisitos de medición:
- Rango de frecuencia: 1–20 MHz
- Rango de permeabilidad: 50–200

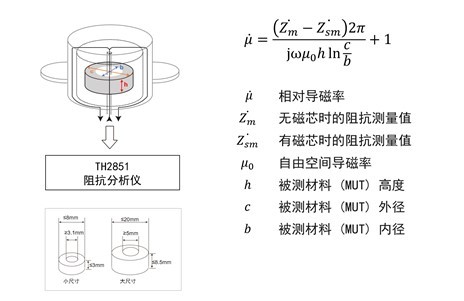

La permeabilidad compleja se calcula midiendo los parámetros de impedancia del material magnético. Para ello, se enrolla un hilo conductor alrededor del material magnético y se mide la impedancia en su extremo.
El TH26088 es un dispositivo de medición especialmente desarrollado para determinar la permeabilidad magnética de materiales magnéticos. Puede configurarse con un inductor de una sola vuelta , en cuyo caso el material se moldea en forma de anillo.
Con este inductor de una sola vuelta, no se produce pérdida de flujo magnético. El campo magnético dentro del dispositivo de medición se calcula con precisión basándose en la teoría electromagnética.
Lista de instrumentos
- TH2851-030
- TH26088
