Pruebas de condensadores de enlace de CC en vehículos de nueva energía (VNE)
En los vehículos de nueva energía (VNE),el motor, la batería y la tecnología de control del motor se encuentran entre las tres áreas principales de la tecnología del vehículo.

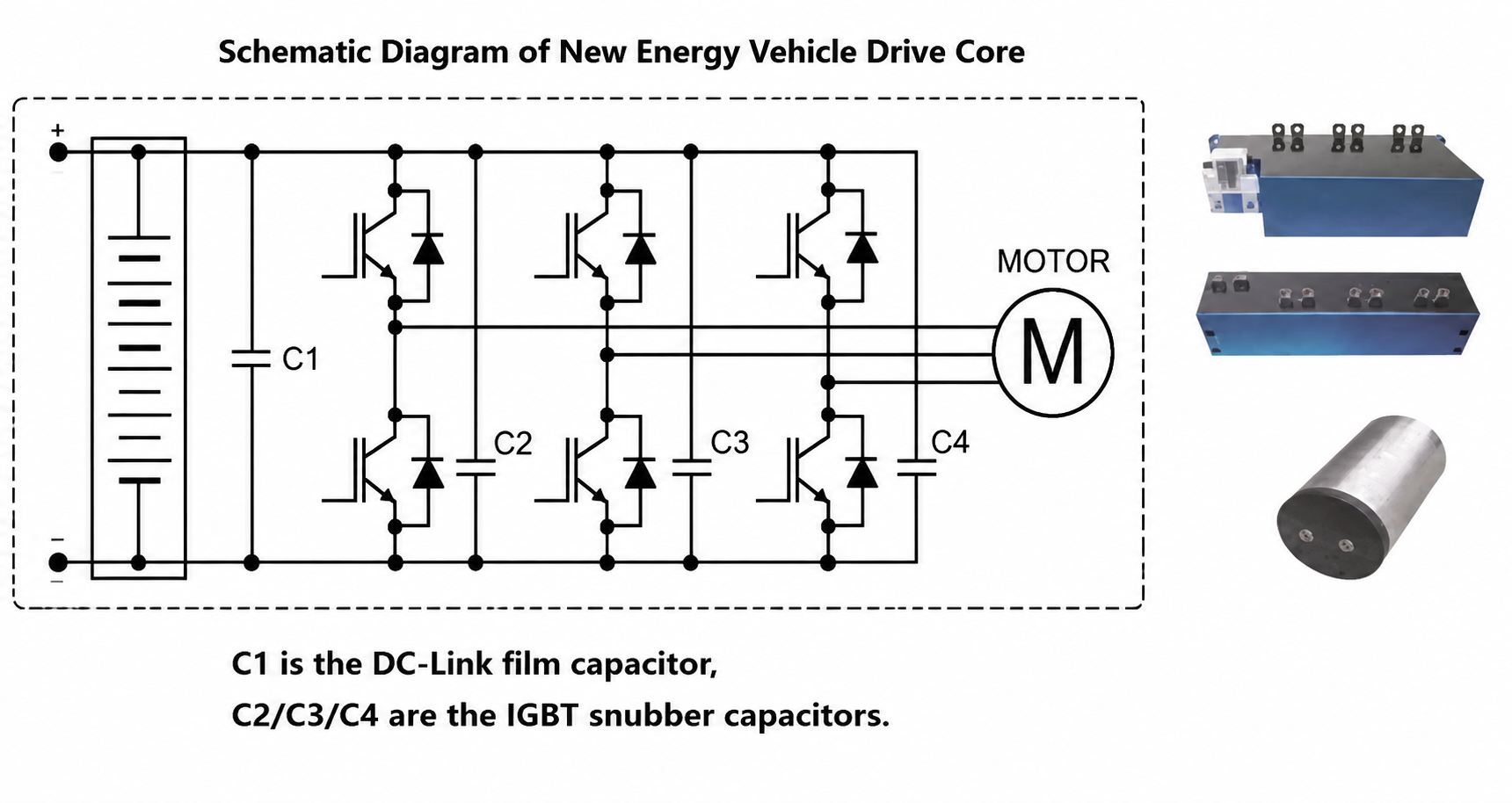

La base de la tecnología de control del motor reside en una tecnología de inversor de motor de alta eficiencia, que requiere módulos IGBT potentes y condensadores de enlace de CC adecuados.
La importancia de los módulos IGBT es bien conocida. Sin embargo, no se debe subestimar el rendimiento de los condensadores del enlace de CC . Por lo tanto, realizar pruebas fiables de estos condensadores es una parte indispensable e importante del control de calidad.
Detalles de la solución
En aplicaciones prácticas, las propiedades de alta frecuencia de los condensadores grandes son significativamente más complejas que en el estado ideal.
Los analizadores de componentes o de impedancia automáticos convencionales suelen carecer de una configuración de prueba de cuatro hilos específica. Además, la resistencia interna del instrumento puede ser demasiado alta. Esto provoca una caída de tensión insuficiente en los terminales de prueba de carga, lo que puede dar lugar a mediciones inestables o inexactas.
Tras un período de calentamiento de aproximadamente 30 minutos para el dispositivo de medición, este se cortocircuita y se ajusta a cero.
A continuación, se selecciona Cs-Rs (ESR) como parámetro de medición. Posteriormente, se mide el condensador bajo prueba utilizando el dispositivo de prueba.
La medición se realiza secuencialmente en las siguientes frecuencias:
- 100 Hz
- 1 kHz
- 10 kHz
- 40 kHz
- 100 kHz
Se registran los resultados de la medición. Posteriormente, se seleccionan como parámetros de prueba las dos frecuencias con los valores de Rs (ESR) más similares.
En el menú CONFIGURACIÓN, una de las dos frecuencias seleccionadas se establece como frecuencia fundamental . A continuación, la otra frecuencia se establece como frecuencia de prueba en la vista principal de prueba, y la función de medición se cambia a Cs-Rs-Ls para obtener mediciones precisas.
Lista de instrumentos
- 1 × TH2638
