Pruebas de conectores de alimentación para automóviles
En la electrónica automotriz, un conector de alimentación es un componente que conecta la fuente de alimentación a un circuito eléctrico y sirve para transmitir altas corrientes entre componentes.
Los factores clave para evaluar los conectores de potencia son su capacidad máxima de conducción de tensión y corriente . El aislamiento entre los contactos del conector también es un parámetro de prueba crucial, con exigencias particularmente altas en cuanto a la corriente de fuga .
Además, la conexión mecánica entre el enchufe y el receptáculo en los conectores de alimentación se fabrica con gran precisión. Para evitar daños durante el acoplamiento y desacoplamiento repetidos, son necesarias pruebas fiables de ciclo de acoplamiento y de carga .

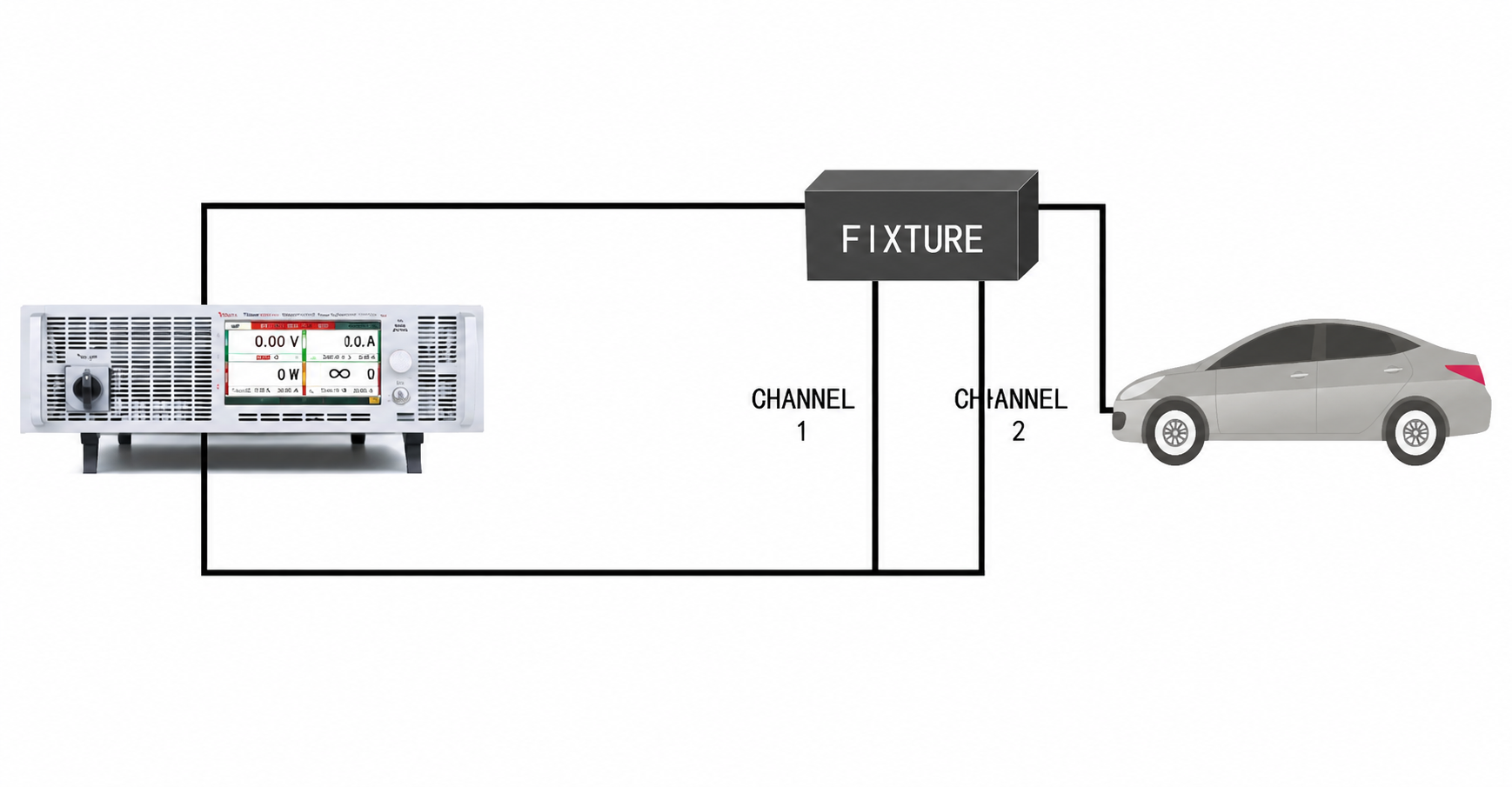

Detalles de la solución
Requisitos de la prueba:
1. Prueba funcional
- Prueba de continuidad eléctrica en condiciones normales de funcionamiento.
2. Prueba de sobrecorriente
- Realizar pruebas de ciclo actuales en varios puntos de prueba definidos según los requisitos.
- Comprobar que la caída de tensión en ambos extremos de la línea se encuentre dentro del rango especificado.
- Monitoreo simultáneo para detectar fugas o arcos eléctricos en el producto.
3. Prueba de impulso
- Tras más de 10 ciclos de conexión y desconexión entre el producto y el conector del mazo de cables, los componentes se vuelven a conectar.
- Prueba con una corriente requerida en forma de pulso semisinusoidal.
- Evaluación de si se producen deformaciones o grietas en la superficie del producto.
4. Prueba de envejecimiento a alta y baja temperatura
- Colocación del producto en una cámara de temperatura
- Cargar con la corriente requerida según las especificaciones de prueba.
- Ciclos de temperatura dentro del rango de temperatura definido durante 24 horas.
- Inspección para detectar deformaciones o grietas en la superficie del producto.
Lista de instrumentos
- Serie TH6680
