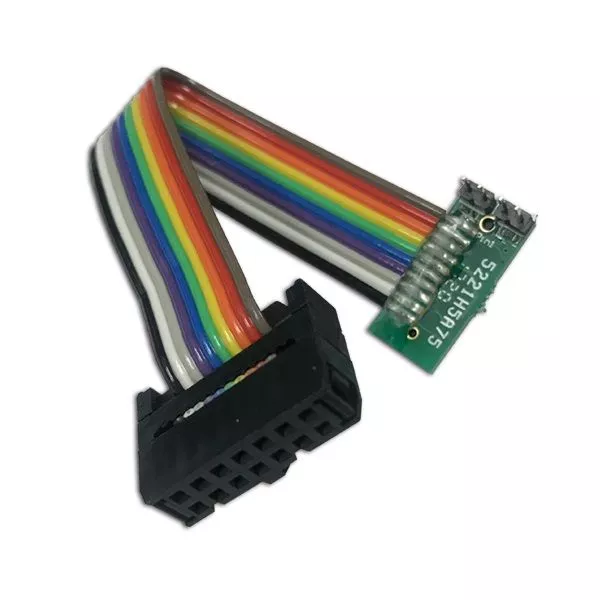

El adaptador Intel ISP A se utiliza para conectar el SF100 a la placa base Intel.
¡Precios graduados bajo petición!
20,00 € Neto
23,80 € IVA incl.
País de entrega
Tipo de cliente
Währung
En stock, tiempo de entrega: 1 -3 días
Contenido: 1
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Más información
Descripción
El adaptador Intel ISP A se utiliza para conectar el SF100 a la placa base Intel.
Está equipado con el conector Intel 2x10 (Samtec: ASP-159358-03).
La longitud del cable es de aproximadamente 8 cm.
| Disposición de las patillas del adaptador Intel ISP A (2x10) | |||
|---|---|---|---|
| 1 | Clave | CS0 | 2 |
| 3 | RESET | CS1 | 4 |
| 5 | GND | VCC | 6 |
| 7 | CLK | DQ2/WP | 8 |
| 9 | DQ3/HOLD | MISO | 10 |
| 11 | x | MOSI | 12 |
| 13 | x | x | 14 |
| 15 | x | x | 16 |
| 17 | x | x | 18 |
| 19 | x | x | 20 |
| Variantes de denominación | |||
|---|---|---|---|
| Conector SF100 | Adaptador Intel | ||
| Clavija | Señal | Clavija | Señal |
| 3 | E/S2 o CS2 | 4 | CS1 |
| 5 | VCC | 6 | VCC |
| 7 | CS | 2 | CS0 |
| 12 | E/S3 | 3 | Reiniciar |
