Descripción

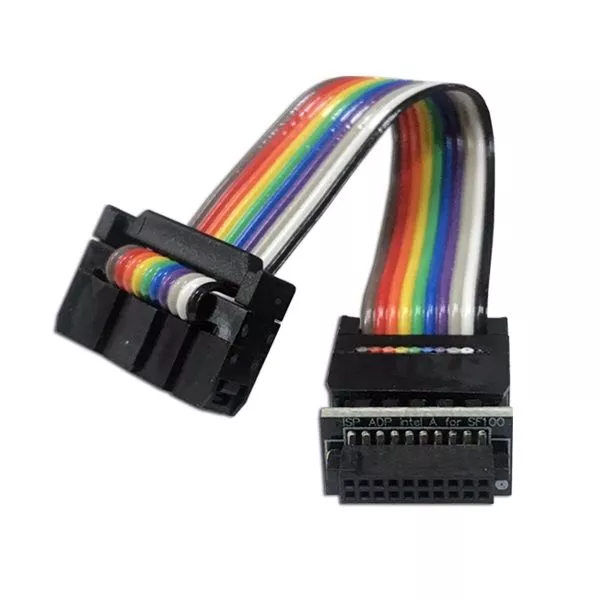

El adaptador Intel ISP A2 se utiliza para conectar el SF100 a la placa base Intel.
Es adecuado para el conector Intel 2x10 (Samtec: ASP-159358-03).
La longitud del cable es de 8 cm. En los extremos hay un conector 2x7 y un conector 2x10.
Disposición de las patillas del adaptador Intel ISP A (2x10) | |||
---|---|---|---|
1 | Clave | CS0 | 2 |
3 | RESET | CS1 | 4 |
5 | GND | VCC | 6 |
7 | CLK | DQ2/WP | 8 |
9 | DQ3/HOLD | MISO | 10 |
11 | x | MOSI | 12 |
13 | x | x | 14 |
15 | x | x | 16 |
17 | x | x | 18 |
19 | x | x | 20 |
Nombre Variantes | |||
---|---|---|---|
Conector SF100 | Adaptador Intel | ||
Clavija | Señal | Clavija | Señal |
3 | E/S2 o CS2 | 4 | CS1 |
5 | VCC | 6 | VCC |
7 | CS | 2 | CS0 |
12 | E/S3 | 3 | Reiniciar |
