Descripción

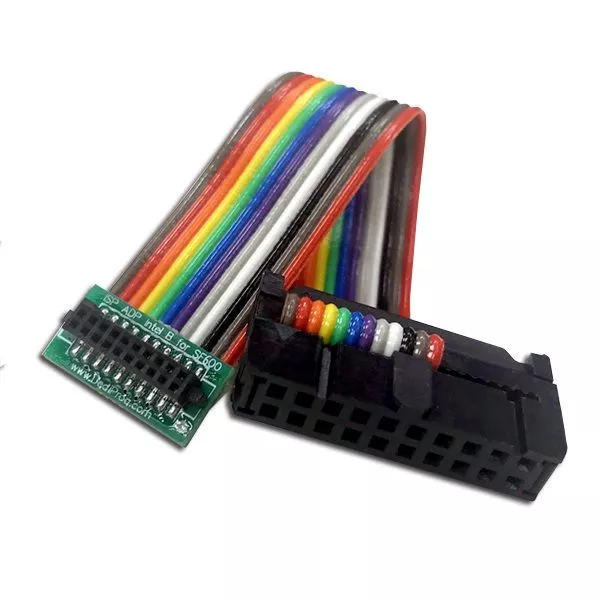

El adaptador Intel ISP B se utiliza para conectar el SF600-G2/SF600Plus a la placa base Intel.
Se conecta al conector Intel 2x10 (Samtec: ASP-159358-03).
La longitud del cable es de aproximadamente 8 cm.
Nota: Este adaptador no funciona con Quad IO. Selecciona "ISP-ADP-intel-C" para Quad IO.
Patillas del adaptador Intel ISP B | |||
---|---|---|---|
1 | CLAVE | CS0 | 2 |
3 | RESET | CS1 | 4 |
5 | GND | VCC | 6 |
7 | CLK | DQ2 / WP | 8 |
9 | DQ3/HOLD | MISO | 10 |
11 | x | MOSI | 12 |
13 | x | x | 14 |
15 | x | x | 16 |
17 | x | x | 18 |
19 | x | x | 20 |
Variaciones de nombres | |||
---|---|---|---|
SF600-G2/SF600Plus Conector | Adaptador Intel | ||
Clavija | Señal | Clavija | Señal |
2 | CS2 | 4 | CS1 |
3 | CS1 | 2 | CS0 |
4 | VCC | 6 | VCC |
