Dediprog Kit adaptador de flash de referencia (SO16W)

Descripción

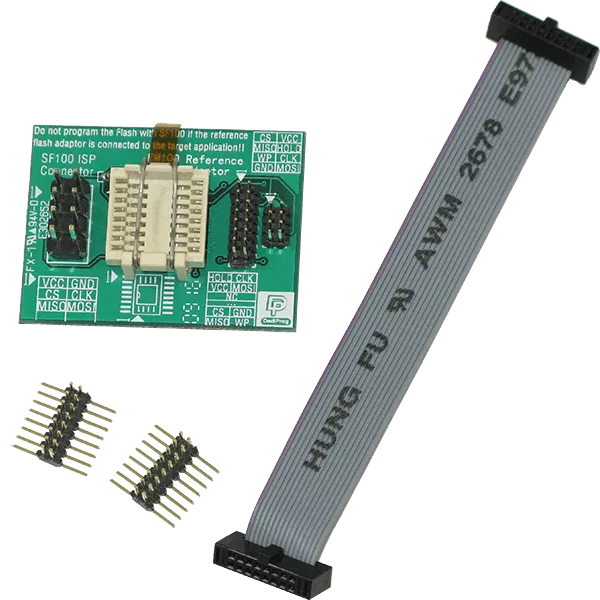

Mientras se utiliza el EM100Pro-G2, el usuario puede utilizar un flash serie real para comprobar los códigos desarrollados. Esto se hace desconectando el EM100Pro-G2 de la placa de destino y conectando el adaptador de flash de referencia con el mismo cable 2x8 de 1,27 mm. El adaptador de flash de referencia está soldado a un conector 2x8 de 1,27 mm, a una toma de ingeniería SO16W y a un conector 2x4 de 2,54 mm. El conector 2x8 de 1,27 mm se utiliza para conectar a la placa de destino, con el mismo conector soldado a la placa de destino. La toma de ingeniería se utiliza para insertar una flash serie real. El cabezal 2x4 de 2,54 mm se puede utilizar para conectar al Programador ISP Dediprog SF100 con cable ISP para programar los códigos actualizados en el chip.

Nota: Mientras el SF100 está actualizando el adaptador flash de referencia, éste no puede conectarse a la placa de destino.

Ventaja: se minimiza la repetición de trabajos de hardware durante el desarrollo.
