Dediprog Kit adaptador de flash de referencia (SO8W)

Descripción

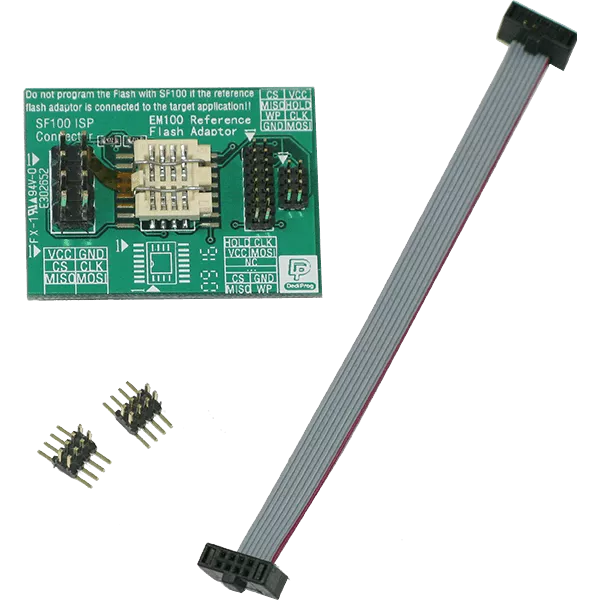

Mientras se utiliza el EM100Pro-G2, es posible que los usuarios quieran utilizar un flash serie real para comprobar los códigos desarrollados. Para ello, desconecta el EM100Pro-G2 de la placa de destino y conecta el adaptador de flash de referencia con el cable 2x4 de 1,27 mm. El adaptador de flash está soldado a un conector 2x4 de 1,27 mm, a un zócalo de ingeniería SO8W y a un conector 2x4 de 2,54 mm. El conector macho 2x4 de 1,27 mm se utiliza para conectar a la placa objetivo, con el mismo conector macho soldado a la placa objetivo. El conector hembra de ingeniería se utiliza para conectar una flash serie real. El conector 2x4 de 2,54 mm se puede utilizar para conectar al programador ISP Dediprog SF100 con cable ISP para programar los códigos actualizados en el chip.

Nota: Durante la actualización del adaptador flash de referencia SF100, el adaptador flash de referencia no puede conectarse a la placa de destino.

Ventaja: se minimiza la repetición de trabajos de hardware durante el desarrollo.
