Descripción

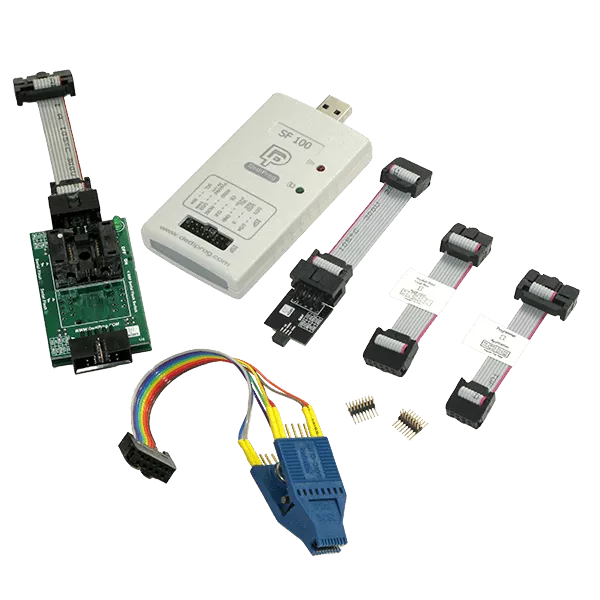

El Kit Backup Boot Flash (SO16W) se utiliza como emulador flash serie para facilitar el desarrollo de código y reducir tu tiempo de comercialización. El módulo Backup Boot Flash (incluido) puede conectarse a la aplicación mediante 2 métodos diferentes.
- Al paquete flash serie principal, soldado a la placa mediante nuestro clip de prueba SO16W (incluido).
- Al conector BBF de 2,54 mm (2X5) de tu aplicación (si la aplicación está diseñada con) utilizando el cable BBF adecuado (incluido).
Características
- Emulador flash serie, transparente para la aplicación
- Compatible con la mayoría de las aplicaciones (no requiere modificación del hardware)
- Desactivación automática de la flash serie principal soldada a la placa (no es necesario retirarla)
- Velocidad de descarga de imágenes a 1Mbits/s a la flash SPI y de lectura a 2Mbits/s
- Interfaz USB
- Protección contra conflictos de señales
Aplicaciones
Tu aplicación funcionará automáticamente en la flash SPI de reserva insertada en el zócalo SO16W de nuestra herramienta y puede modificarse fácilmente o incluso actualizarse para nuevas pruebas utilizando nuestro programador SF100 (incluido). El kit es completamente transparente para la aplicación y ofrece al desarrollador una gran flexibilidad para las pruebas o actualizaciones de código. El kit se utiliza habitualmente para arrancar ordenadores defectuosos y utilizar las Herramientas de Utilidad Flash para actualizar la memoria bios dañada.
Ten en cuenta que los módulos BBF sólo admiten CI de 3,3V/2,5V. Sólo para la programación fuera de línea, se recomienda utilizar un adaptador de zócalo.
Requisitos de hardware
Resistencia pull-up entre la patilla hold y Vcc si no se elimina la flash serie en la aplicación (diagramas de cableado disponibles bajo petición).
