Descripción

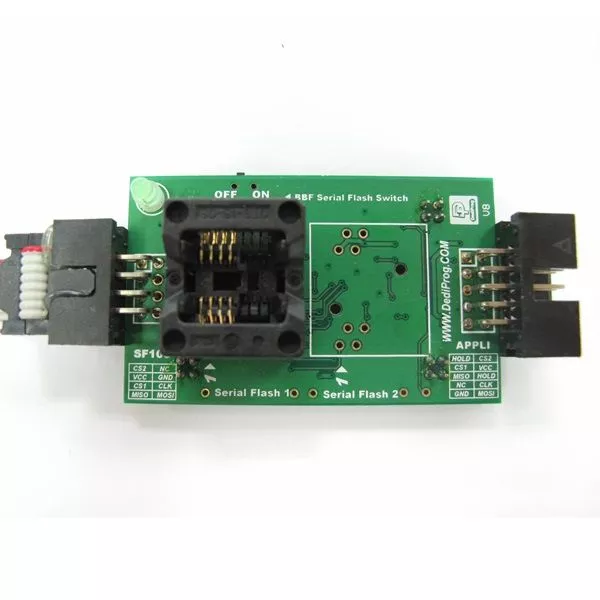

La Flash de Arranque de Respaldo es una herramienta flexible diseñada para forzar al controlador de la aplicación a trabajar automáticamente con la Flash SPI de Respaldo conectada al zócalo SO8N, en lugar de con la Flash Serie Principal soldada a la placa. Cuando se conecta a la placa, la herramienta BBF desactiva automáticamente la Flash Serie Principal, que no necesita ser desoldada.
Características
- Compatible con la mayoría de las aplicaciones (no requiere modificación del hardware)
- Desactivación automática de los dos Flashes Serie Principales soldados en la placa (no es necesario desoldar)
- La Flash Serie Principal se puede reactivar con un interruptor en la herramienta BBF
- La Flash Serie de reserva se puede actualizar fácilmente conectando el programador SF100
Conexión y aplicación
- El cable BBF (incluido) al cabezal 2X5 de 2,54 mm de la aplicación.
- El cable BBF (incluido) al cabezal SMT de 1,27 mm (incluido), que se suelda en lugar de la huella de la Flash serie principal para mejorar la estabilidad.
- El terminal de prueba SO8 (se vende por separado) se conecta al paquete de la Flash Serie Principal, que está soldado a la placa (no necesita conector)
La flash serie puede cambiarse manualmente con facilidad gracias al conector SO8N o incluso actualizarse conectando nuestro programador SF100. El programador SF100 es totalmente transparente para la aplicación y ofrece al desarrollador una gran flexibilidad para probar o actualizar el código. El BBF se utiliza, entre otras cosas, para arrancar ordenadores defectuosos y utilizar las Herramientas de Utilidad Flash para actualizar la memoria bios dañada.
Ten en cuenta que los módulos BBF sólo admiten IC de 3,3V/2,5V.
Sólo para la programación fuera de línea, se recomienda utilizar un adaptador de enchufe.
