Descripción

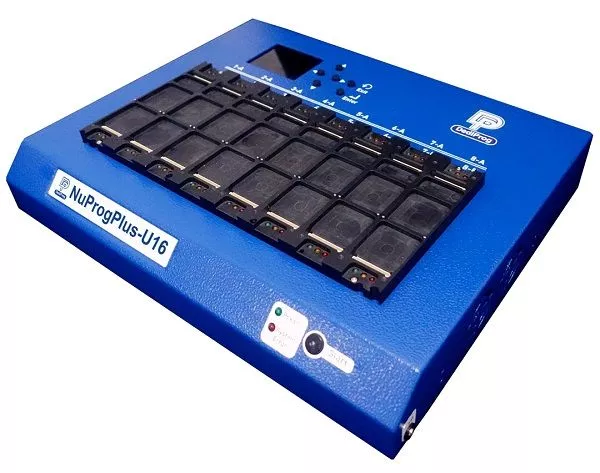

La serie NuProgPlus es un potente programador de propósito general que admite la programación de dispositivos EEPROM, Flash, MCU, eMMC, UFS, PCI-E SSD y CAN Bus. También puede duplicar dispositivos PCI-E, eMMC y UFS. Con la arquitectura del núcleo FPGA completamente rediseñada, el número total de zócalos puede ampliarse hasta 16 de programación flash SPI o 16 de duplicación de CI eMMC/UFS en paralelo. NuProgPlus-U16 es el modelo de funcionamiento manual de la serie NuProgPlus. Con el archivo o archivos del proyecto, el usuario puede utilizar la pantalla LCD y el teclado para realizar la programación o la duplicación sin necesidad de un PC. El dispositivo de prensado manual es un accesorio opcional que permite al usuario seleccionar y colocar fácilmente los circuitos integrados.
Características
- La arquitectura del núcleo FPGA, de desarrollo completamente nuevo, ofrece una velocidad de programación extremadamente alta
- Admite tanto el modo de copia como el modo de programación
- Flexible para admitir diferentes circuitos integrados/dispositivos programables del mercado
- Compatible con varios circuitos integrados de memoria: UFS, eMMC, SPI NOR, SPI NAND, Parallel NOR, Parallel NAND y EEPROM
- Compatible con MCU, CPLD y FPGA
- Admite dispositivos SSD PCI-E y bus CAN
- Admite varios paquetes de CI: CSP, BGA, QFN, QFP, SOP, TSOP, SSOP, PLCC, DIP, etc.
- Admite varios formatos de archivo: Binario (bin/rom), Intel Hex (h16/h20/hex), Motorola S19 (mhx/mot/s19/srec) y formato de archivo específico de CI de MCU
- Admite hasta 8 zócalos de programación (sólo 4 zócalos para PCI-E, pero puede ampliarse a 16 zócalos para SPI Flash/UFS/eMMC)
- Duplicado para UFS/eMMC/PCI-E (se requiere un CI/dispositivo maestro como fuente de datos)
- Duplicado de datos UFS, configuración LUN y descriptores/atributos/banderas. (No se admite la duplicación RPMB)
- Duplicado del área de arranque eMMC, GPP, área de usuario y ExtCSD. (No se admite la duplicación RPMB)
- Duplicar PCI-E SSD en diferentes modos (disco entero, partición seleccionada con porcentaje específico)
- Admite la gestión de bloques defectuosos de omisión de NAND Flash y archivos de partición (CSV/DEF/MBN)
- Admite archivos de proyecto para la programación de la producción
- Memoria de alta velocidad incorporada para almacenar archivos de proyecto o carpetas de proyecto para transferencias más estables y rápidas
- Velocidad de descarga de proyectos de hasta 100 MB/s
- Pulsa el botón de inicio para iniciar la programación después de cargar el archivo de proyecto para que el operario no cargue el archivo de imagen equivocado o seleccione el número de pieza de CI equivocado
- Tres modos de inicio diferentes para aumentar la productividad
- Modo manual
- Modo de reconocimiento automático
- Modo manipulador
- El PC puede conectarse a varios NuProgPlus-U16 y programar circuitos integrados simultáneamente
- La función autónoma permite al usuario programar sin ordenador y sólo necesita manejar el teclado LCD
Modos de software
Modo Experto
Permite acceder a funciones avanzadas, como definir comandos personalizados para el desarrollo o la reparación.
Modo Producción
El modo Producción permite controlar simultáneamente varios dispositivos de programación para aumentar el rendimiento.
Cliente UFS/eMMC
El cliente UFS/eMMC permite duplicar y programar rápidamente los circuitos integrados correspondientes.
Modo Línea de comandos
Permite controlar uno o varios programadores mediante un programa definido por el usuario.
Circuitos integrados compatibles
Especificación
Especificaciones del dispositivo | NuProgPlus-U16 |
---|---|
Arquitectura | Arquitectura ARM y FPGA de alta velocidad |
Disco duro interno | 256 GB SSD |
Interfaz de programación | Adaptador de zócalo |
Categoría de CI compatible | EEPROM, MCU, SPI NOR/NAND flash, paralelo NOR/NAND flash, CPLD, eMMC/EMCP |
Paquetes de CI compatibles | CSP, BGA, QFN, SOP, TSOP, SSOP, PLCC, DIP, etc. |
Interfaz de conexión al PC | Supervelocidad USB 3.1 Gen 1 |
