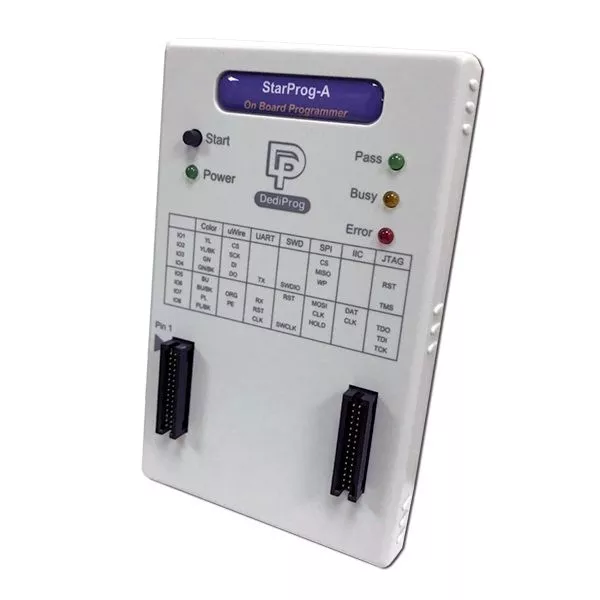

El StarProg-A de Dediprog admite MCU, CPLD, SPI NOR Flash, SPI NAND Flash y EEPROM Programación a bordo (ICP / ISP).
El producto está descontinuado
Ya no está disponible
Más información
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Número de producto: StarProg-A
Fabricante: Dediprog
- Este producto ha sido descontinuado por el fabricante
Descripción
El StarProg-A de Dediprog admite MCU, CPLD, SPI NOR Flash, SPI NAND Flash y EEPROM Programación a bordo (ICP / ISP). El programador está optimizado para la integración de máquinas automatizadas y puede utilizarse fácilmente en el desarrollo y la producción en serie.
Características del hardware
- Optimizado para su integración en máquinas automatizadas
- Admite CI de ultrabajo voltaje de 1,2 V y CI de bajo voltaje de 1,8 V
- Admite varios tipos de protocolos ISP
- SWD, JTAG, SPI, I2C, BDM, UART y SCHWIM...
- Admite varias familias de CI MCU, CPLD, flash SPI-NOR, flash SPI-NAND y EEPROM.
- Admite diversos formatos de archivo, como Binario, Intel Hex, Motorola y ROM
- Admite el modo autónomo
- Puedes programar en modo autónomo sin conectarte a un ordenador.
- Tiene opción de control por línea de comandos
- Dispone de controlador Labview y API DLL (admite serialización y programación de claves) para nuevos desarrollos e integración.
Aplicaciones
- Actualización de la tarjeta flash serie soldada con o sin fuente de alimentación en modo autónomo o GUI de PC
- Prototipado o producción de bajo volumen, programación en el sistema o en el zócalo
- Aplicación de control, reinicio del controlador y estado de aislamiento del MOSFET
- Integración con máquinas para programación automatizada
Optimizaciones para la integración
- Posibilidad de iniciar un autotest sencillo y rápido.
- Las mejoras en la señal permiten longitudes de cable de señal significativamente mayores para facilitar la integración.
- El control de tensión y frecuencia por el software permite estabilizar la señal de programación.
- El puerto ATE del adaptador ISP permite el control remoto mediante los pines de ocupado/paso/error e inicio.
- Hay varios adaptadores disponibles y los CI programables se pueden programar en línea, fuera de línea o de forma autónoma para resolver y arreglar rápidamente cualquier problema de producción.
- Admite varios programadores para programar los CI simultáneamente (mismo archivo).
| Pin | Color | uWire | UART | SWD | SPI | IIC | JTAG |
|---|---|---|---|---|---|---|---|
| IO1 | YL | CS | - | - | CS | - | - |
| IO2 | YL/BK | SCK | - | - | MISO | - | RST |
| IO3 | GN | DI | - | - | WP | - | - |
| IO4 | GN/BK | DO | TX | SWDIO | - | - | TMS |
| IO5 | BU | - | - | RST | MOSI | DAT | - |
| IO6 | BU/BK | ORG | RX | - | CLK | CLK | TDO |
| IO7 | PL | PE | RST | - | HOLD | - | TDI |
| IO8 | PL/BK | - | CLK | SWCLK | - | - | TCK |
| Asignación del cabezal de patillas | |||
|---|---|---|---|
| Pin lin1 | Número de pin | Pin lin2 | |
| Vpp | 1 | 2 | Vcc |
| Vpp_ref | 3 | 4 | Vcc_ref |
| 3.3V | 5 | 6 | GND |
| E/S1 | 7 | 8 | IO2 |
| IO3 | 9 | 10 | IO4 |
| IO5 | 11 | 12 | IO6 |
| IO7 | 13 | 14 | IO8 |
| GPIO1 | 15 | 16 | GPIO2 |
| GPIO3 | 17 | 18 | GPIO4 |
| GND | 19 | 20 | GND |
| Conexión ATE | |||
|---|---|---|---|
| Pin lin1 | Número de pin | Pin lin2 | |
| NC | 1 | 2 | 3.3V |
| Ocupado | 3 | 4 | GND |
| Pasa | 5 | 6 | NC |
| Inicio | 7 | 8 | NC |
| Fallo | 9 | 10 | NC |
CIs compatibles
Nuestro asistente de selección te permite saber qué circuitos integrados son compatibles.
Especificación
| Comparación de modelos |  SF100 |  SF600 Plus |  SF700 |  K110 |  StarProg-A |  StarProg-U |  NuProg-E2 |
|---|---|---|---|---|---|---|---|
| Tipos de CI compatibles | SPI NOR Flash | SPI Flash NOR | SPI NOR, SPI NAND y SPI Octa NOr | SPI NOR, SPI NAND y EEPROM | MCU, CPLD, SPI NOR Flash, SPI NAND Flash y EEPROM | Todos los tipos de CI (excepto UFS) | UFS (Hasta 180 MB/s) eMMC (Hasta 100 MB/s) |
| Programación en el sistema | ✓ | ✓ | ✓ | ✓ | ✓ | X | X |
| Programación de zócalos | ✓ Con la placa inferior (Opcional) | ✓ Una estación de programación (sitio) | una estación de programación (sitio) | una unidad de programación (in situ) | ✓ Una unidad de programación (sitio) | una unidad de programación (sitio) | una unidad de programación (emplazamiento) |
| Independiente | X | ✓ | ✓ | ✓ | ✓ | X | X |
| Software | Software SF | Software SF | SF Software | Dediware | Dediware | Dediware | Dediware |
| integración de terceros | CLI | CLI | Puerto ATE, CLI | Puerto ATE, CLI | Puerto ATE, CLI, API DLL (Opcional) | CLI | X |
