Descripción

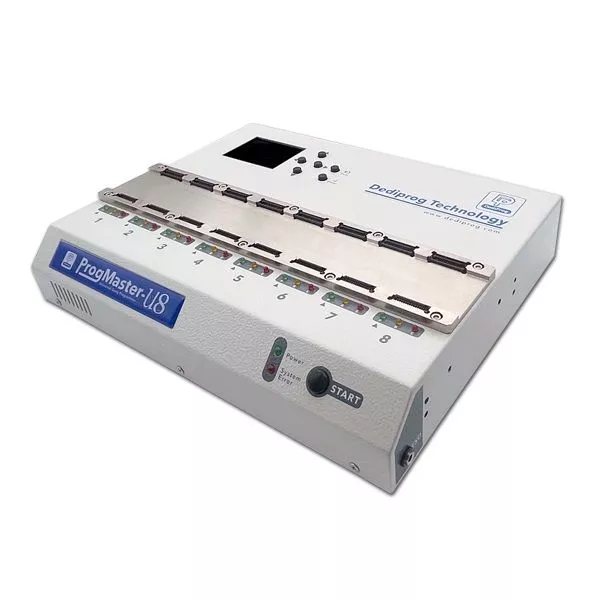

ProgMaster-U8 es un programador de banda de altísima velocidad que admite todas las familias de CI del mercado. Está equipado con 8 ranuras de programación y un teclado LCD que permite el funcionamiento autónomo. El ProgMaster-U8 se ha diseñado y optimizado para conseguir el máximo rendimiento de los circuitos integrados sin comprometer la calidad, estabilidad y fiabilidad de la programación, lo que lo convierte en el mejor dispositivo para la producción en serie.
Características
- Procesador de alta velocidad incorporado para una alta velocidad de programación.
- Amplio soporte de CI y paquetes de todo tipo
- EEPROM, MCU, SPI NOR/NAND Flash, Parallel NOR/NAND Flash, eMMC/eMCP, CPLD, FPGA...etc.
- DIP, SOP, SSOP, TSOP, PLCC, QFN, BGA...etc.
- El software admite NAND FLASH Skip Bad Block y programación de particiones.
- Ranura para tarjeta de memoria integrada para programar proyectos
- Guarda los archivos del proyecto en la tarjeta SD para una transferencia más estable y rápida.
- Se puede conectar un ordenador a varios ProgMaster-U8 simultáneamente.
- Con la función autónoma, puedes programar sin ordenador y sólo tienes que seleccionar e iniciar la programación del proyecto mediante el teclado LCD.
- Diseño exclusivo para aumentar la productividad
- Puedes empezar a programar en cuanto se cargue el archivo de proyecto; también elimina los errores humanos al importar el archivo de proyecto o los modelos de CI.
- Tres modos de trabajo avanzados:
- A. Modo manual: Pulsa el botón "Inicio" para ejecutar la programación después de insertar los circuitos integrados en todos los zócalos.
- B. Modo de detección automática: Cada zócalo funciona de forma independiente. La programación se realiza inmediatamente después de insertar el CI en el zócalo.
- C. Modo Manipulador: Se utiliza en el sistema DediProg Auto Manipulador.
Referencia de tiempo (P+V) | |
---|---|
MX25L1655D | 8s |
S29GL064S | 16s |
S34ML01G200T | 48s |
STM32F302CCT | 9s |
ST BlueNRG-132 | 21.5s |
Modos de software
Modo Experto
Permite acceder a funciones avanzadas, como definir comandos personalizados para el desarrollo o la reparación.
Modo Producción
El modo Producción permite controlar simultáneamente varios dispositivos de programación para aumentar el rendimiento.
Modo Línea de comandos
Permite controlar uno o varios programadores mediante un programa definido por el usuario.
Circuitos integrados compatibles
Especificación
Especificaciones del aparato | ProgMaster-U8 |
---|---|
Arquitectura | Arquitectura ARM y FPGA con SDRAM de alta densidad |
Búfer interno | 2 GB DE RAM |
Tarjeta de memoria externa | tarjeta SD de 32 GB |
Función de protección | Diagnóstico automático del hardware en el arranque |
Interfaz de programación | Adaptador de zócalo |
Categoría de CI soportada | EEPROM, MCU, SPI-NOR/NAND flash, NOR/NAND flash paralelo, CPLD, eMMC/EMCP |
Paquetes de CI compatibles | DIP, SOP, SSOP, TSOP, PLCC, QFN, BGA, etc. |
Interfaz de usuario | 1. 1. Botón de inicio 2. Indicador LED de encendido 3. Luces LED de aprobado/ocupado/error 4. Teclado LCD (para la |
Interfaz de conexión al PC | USB 2.0 de alta velocidad: 480 MB/s |
