Descripción

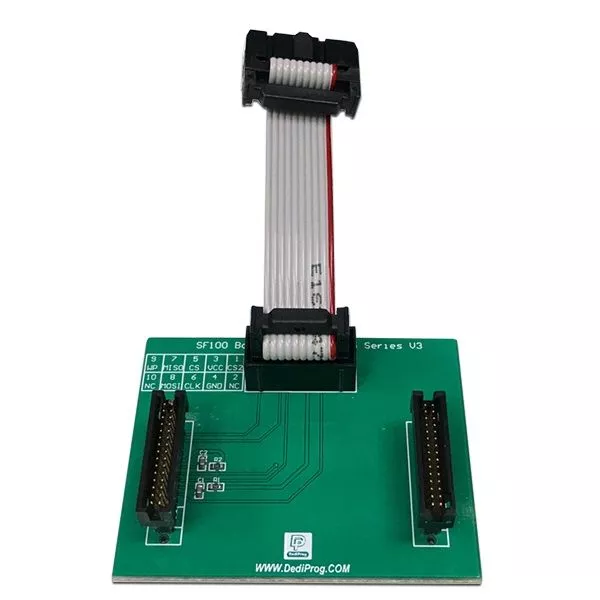

La Placa Base SF100 se utiliza para permitir la programación fuera de línea de la memoria flash SPI mediante el Programador ISP SF100. El usuario puede utilizar directamente el cable SF100 ISP para conectar la Placa Base SF100 y el Programador SF100 ISP.
Disposición de las patillas de la placa base del SF100 | |||
---|---|---|---|
1 | CS2 | NC | 2 |
3 | VCC | GND | 4 |
5 | CS | CLK | 6 |
7 | MISO | MOSI | 8 |
9 | WP | NC | 10 |
