Descripción

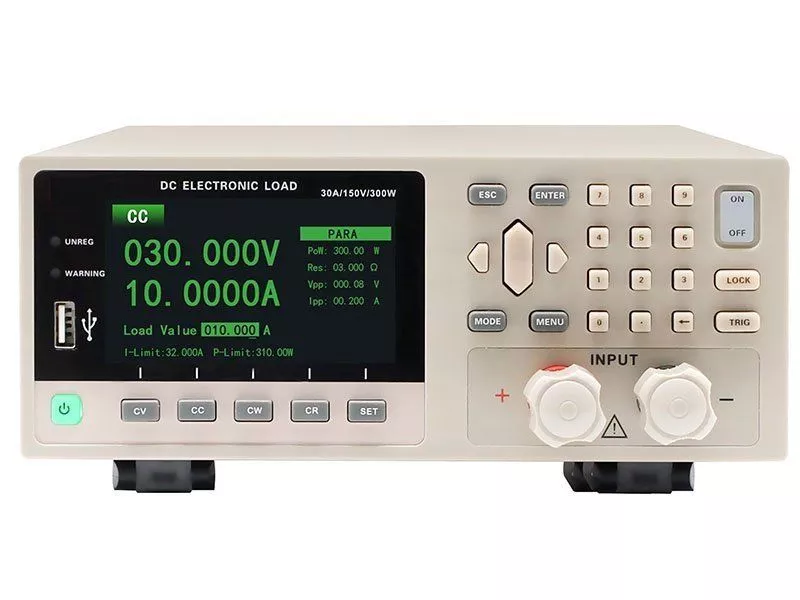

El Hoptech HT8301C es una carga electrónica de corriente continua programable de precisión, controlada por un microprocesador de alto rendimiento y con una pantalla LCD TFT en color de 3,5".
Características
- El HT8301C ofrece 4 modos de trabajo básicos (CC/CV/CR/CW) y 10 modos funcionales.
- El HT8301 dispone de completos mecanismos de protección, como protección contra sobrecalentamiento, protección contra sobrecorriente, protección contra sobrepotencia, protección contra sobretensión y protección contra oscilación de bucle. La unidad admite interfaces RS232, LAN, USB y analógicas, y admite requisitos de prueba versátiles.
- velocidad de muestreo en tiempo real de 500 kHz
- Medición de tensión y corriente de alta precisión (0,1mV - 1V / 0,2mA - 1mA)
- Rápida velocidad de respuesta del bucle y velocidad de giro de la corriente
- Paso único programable hasta 10μS
- Equipado con compensación remota de cuatro hilos
- Visualización única en tiempo real del rizado de corriente y tensión
- Visualización en tiempo real de la potencia y la resistencia de la carga
Aplicaciones
4 modos de trabajo básicos CC/CV/CR/CW y 10 modos de función varios modos de función avanzados:
- Función de prueba dinámica DYNA
- Modo de protección contra sobreintensidad OCP
- Modo batería BATT
- Modo de efecto de carga EFFT
- Función de escaneo dinámico de conversión de frecuencia SWEEP
- TIMEING función de medición _me
- OVP Modo de protección contra sobretensión
- Modo AUTO
- Función LIST
- Modo LED
Especificación
Modelo | HT8301C |
---|---|
Tensión de entrada | 15V - 150V |
Corriente de entrada | 6A - 60A |
Potencia de entrada | 300W |
Tensión de funcionamiento mín | 1.5@60A |
Aumento mín. a corriente FS | 10us |
Modo CV | |
Rango | 15V - 150V |
Resolución | 0.2mV - 2mV |
Precisión | ±(0,03%+0,02%FS) |
Modo CC | |
Alcance | 6A - 60A |
Resolución | 0.09 mA - 0,9 mA |
Precisión | ±(0,03%+0,02%FS) |
Modo CR | |
Rango | 0.01Ω~25kΩ |
Resolución | 16 bits |
Precisión | ±0.1% |
Modo CP | |
Alcance | 300W |
Resolución | 16 bits |
Precisión | ±(0,1%+0,1%FS) |
Modo LED | |
Ancho de banda | más de 100 kHz |
Coeficiente Rd | 0.001~1 |
Modo dinámico | |
Ta&Tb | 10us~50s |
Resolución mín | 10us |
Tiempo de subida mín | A/us |
Tensión de lectura | |
Rango | 15 V - 150 V |
Resolución | 1mV - 0,1mV |
Precisión | ±(0,015%+0,01%FS) |
Corriente de retorno | |
Rango | 6A - 60A |
Resolución | 0.04mA - 0,4mA |
Precisión | ±(0,03%+0,02%FS) |
Ondulación de lectura | |
Rango (U/I) | 150V/60A |
Ancho de banda | 10Hz~250kHz |
Precisión | ±1% |
Rango de protección | |
protección contra sobrecarga | 315W |
protección contra sobreintensidad | 63A |
protección contra sobretensión | 158V |
Protección contra sobrecalentamiento | ≒85℃ |
Especificaciones | |
Dimensiones (L*A*F) | 358 mm*214 mm*88 mm |
Peso bruto | 3.8Kg |
