Descripción

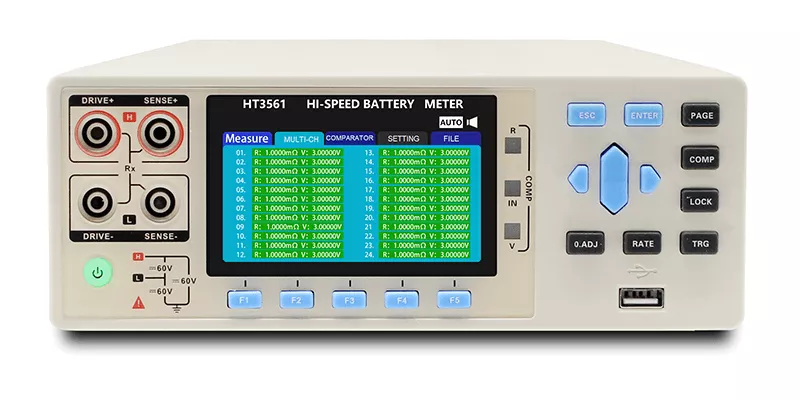

La serie de comprobación de resistencia interna de baterías HT3561 de alta precisión se ha desarrollado para los últimos requisitos de medición de la industria de las baterías. El instrumento es adecuado para probar baterías de baja resistencia, paquetes de baterías de litio de alta capacidad y para pruebas de calidad precisas en la línea de producción.
El HT3561 garantiza pruebas de alta precisión de la resistencia interna de las baterías con una resolución de 0,01 mΩ a una tensión de prueba máxima de 20 V y un tiempo de respuesta mínimo de 15 mS. Equipado con interfaz RS232 e interfaz de manipulador, el HT3561 ofrece funciones de automatización para su integración en líneas de prueba y producción.
Características
- Prueba de muestreo de alta velocidad con un tiempo de respuesta mínimo de 15 ms para una clasificación rápida en la línea de producción
- Posibilidad de tensión de prueba de hasta 20V, para pruebas de potencia de baterías
- Ajuste de resistencia y tensión de alta resolución
- La función antiinterferencias protege contra las imprecisiones de medición debidas a interferencias
- Exportación de datos a la memoria interna
- Velocidad máxima de prueba 66 mediciones / segundo
Funciones del software
GUI
El analizador de baterías HT3561 tiene una GUI intuitiva.
Ajustes de medición
La frecuencia de medición, el disparo, la salida de disparo, etc. se pueden configurar en los ajustes.
Comperador
El comprobador de baterías evalúa una batería con los parámetros predefinidos del comparador, que también se pueden ajustar en la configuración.
Aplicaciones del analizador de baterías HT3561
- Pruebas de resistencia interna de baterías de litio de alta precisión y detección automática de tensión
- Soporte de equipos de prueba automáticos para su uso en líneas de prueba
- Evaluación del estado de degradación y la vida útil de la batería
- Prueba de ESR de supercondensadores
Otros campos de aplicación
Celdas de batería
Medición de celdas de batería individuales
Paquetes de baterías
Medición de baterías conectadas en serie
Autoprueba
Resistencia de la batería y detección de tensión
Batería de smartphone
Pruebas de baterías de teléfonos inteligentes
Modelos multicanal HT3563/A-12H/24H
Los modelos multicanal HT3563 -12H/24H realizan la prueba de clasificación de resistencia interna y tensión de una batería de 24 canales con precisión y rapidez. Basado en los circuitos de prueba idénticos del modelo HT3563, la velocidad de prueba y la precisión de esta unidad son líderes en el sector. El comprobador de resistencia multicanal HT3563A puede utilizarse tanto para pruebas monocanal como multicanal
Si la batería requiere pruebas de más de 24 canales o se necesitan más canales para la clasificación multicanal, o se necesitan pruebas para varias baterías, la tarjeta de exploración multicanal externa es la solución perfecta para ti. La tarjeta puede utilizarse para 10 - 64 canales.
Aplicaciones de los modelos multicanal
- Sistema automático de clasificación de baterías de litio
- Múltiples paquetes de pilas
- Medición simultánea de varias baterías
- Medición de paquetes de baterías de vehículos eléctricos
Especificación
Especificaciones del dispositivo | HT3561 |
---|---|
Pantalla | pantalla TFT-LCD de 8,9 cm |
Parámetros de medición | resistencia serie equivalente (ESR), V (CC) |
Precisión de la resistencia | 0,5% |
Rango de resistencia | 0,01mΩ - 3,1Ω |
Precisión de la tensión | 0,01% |
Rango de tensión | 0,1mV - 20V |
Fuente de señal | Frecuencia de la corriente de medición 1kHz Tensión en circuito abierto 7V Corriente de prueba <10mA |
Rango de medición | 2 rangos diferentes - 300mΩ, 3Ω, modo de prueba automático y manual en todo el ancho de banda |
Velocidad de medición | 66 mediciones/segundo | 30 M/s | 10 M/s | 3 M/s |
Calibración | Restablecimiento por cortocircuito para todos los rangos; función REL |
Comporador | 30 conjuntos de datos, 4 niveles de clasificación, recuento del número de clasificaciones por nivel |
Modos de disparo | Interno/manual (disparador externo opcional) |
Interfaces | RS-232C, Handler (interfaz PLC), LAN (opcional) |
Alimentación | 90V~250V | Frecuencia: 47Hz~400Hz |
Dimensiones y peso | 325 mm (L) x 215 mm (A) x 96,5 mm (P) Peso: 3 kg |
