Descripción

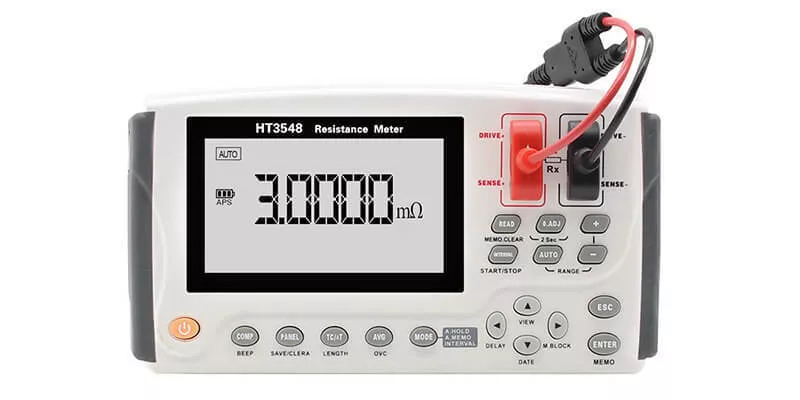

El Comprobador de resistencia de CC de precisión HT3548 es uno de los comprobadores de resistencia de CC más precisos del sector. El comprobador de resistencia de CC HT3548 tiene una pantalla de 4,3 pulgadas y un rango de medición de 3mΩ a 3 MΩ. Con una resolución mínima de 0,1 μΩ y una precisión de medición del 0,02%, el comprobador de resistencia es muy adecuado para la inspección de motores inverter y otras aplicaciones que requieran una medición de resistencia de alta resolución. Equipados con interfaces RS232/RS485/LAN y puerto E/S EXT, los dispositivos de la serie de comprobadores de resistencia HT3544 son adecuados para realizar pruebas automáticas en líneas de prueba o producción.
Características
- Proporciona una precisión básica del 0,02%, una resolución mínima de 0,1μΩ y una corriente de prueba máxima de 1A
- Con un rango medible de 0,1μΩ~3,3MΩ.
- La medición antiinterferencias se consigue protegiendo la sonda utilizada por el puerto y aumentando la corriente de prueba.
- Mediante el indicador de clasificación (opcional) con volumen alto, se puede juzgar con precisión si está calificado o no en el lugar de producción.
- Equipado con interfaces RS232/RS485/LAN y puerto E/S EXT, el medidor de resistencia multicanal HT3544 es especialmente adecuado como apoyo a la línea ATE para realizar pruebas automáticas.
- Estructura compacta y portátil con una potente función
- Función única de longitud del cable de prueba
- Prueba única de corriente de 300 mA
- El valor medido se retiene y almacena automáticamente
- Tiene un valor medido estable (función de promedio)
- Con función de compensación termoeléctrica (OVC)
Campos de aplicación de la serie HT3544
Las unidades de la serie HT3548 tienen una amplia gama de aplicaciones. Puede medir varias resistencias de valor alto, medio y bajo, varias resistencias de contacto de conmutación, resistencias de terminal, paquetes de línea de relé, resistencias de contacto, transformadores, inductores, motores, resistencias de bobinado de una bobina de desviación, resistencias de alambre y mucho más.
Otros campos de aplicación
Cables
Medición de resistencias de cables
Motores
Medición de la resistencia del motor
Componentes electrónicos
Medición de resistencias de componentes electrónicos
Sensores
Medición de resistencias de sensores
Especificación
| Especificaciones del dispositivo |  HT3548 |
|---|---|
| Canales | 1 |
| Pantalla | pantalla TFT-LCD de 4,3 pulgadas |
| Parámetros de medición | ESR | temperatura |
| Precisión básica | 0,1%±10 lecturas (3mΩ,30mΩ,3MΩ); 0,05 % ± 4 lecturas; 0,02 % ± 2 lecturas (los demás rangos) |
| Rango de medición | 3mΩ / 30mΩ / 300mΩ / 3Ω / 30Ω / 300Ω / 3kΩ / 30kΩ / 300kΩ / 3MΩ |
| Velocidad de medición | 5 mediciones por segundo |
| Corriente máxima de prueba | CC 1A | Máx. 5,5 V |
| Temperatura | Rango -10 °C ~60 °C | Precisión ±1 °C |
| Memoria interna | Hasta 2400 conjuntos de datos |
| Corrección | Rearme por cortocircuito |
| Comporador | Clasificación HIGN/IN/LOW, 10 bin-out |
| Modos de disparo | Disparo interno / externo / manual |
| Almacenamiento interno de datos | Soporte con software de PC y almacenamiento en PC |
| Fuente de señal | CA 1kHz | Corriente de prueba: <150mA |
| Resolución | 0,1μΩ |
| Otras funciones | Corrección de temperatura, ajuste de frecuencia de red |
| Interfaces | USB, externo |
| Potencia (máx.) | 2,5W |
| Suministro eléctrico | Tensión: 100VAC～256VAC | Frecuencia: 50Hz～60Hz; |
| Dimensiones y peso | 208 mm (L) x 120 mm (A) x 52 mm (P) | 0,81 Kg |
