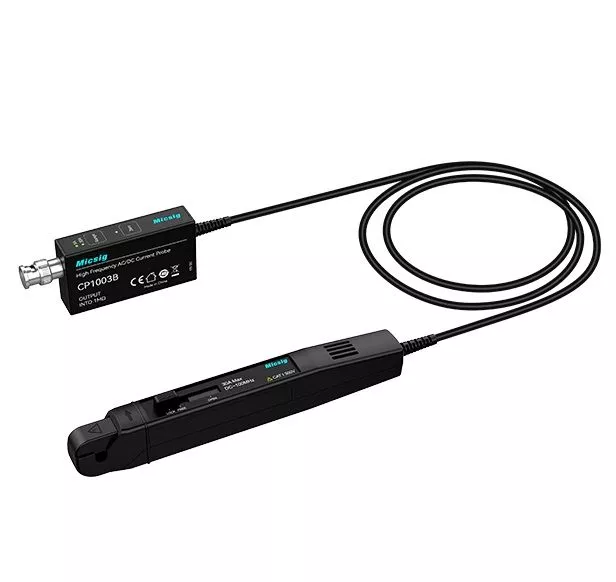

La sonda de medida de corriente CP1003B tiene un rango de medida de corriente de 5A/30A y un ancho de banda de 100 MHz
¡Precios graduados bajo petición!
999,00 € Neto
1.188,81 € IVA incl.
País de entrega
Tipo de cliente
Währung
Plazo de entrega: 1 semana
Modelo
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 1 año de garantía
- 2,5% de descuento por pago anticipado
- Si utilizas la forma de pago anticipado mediante transferencia bancaria, se descontará automáticamente el 2,5% del importe de la compra en el momento del checkout.
Envío gratis
Descripción
Esta sonda tiene una conexión BNC estándar y se puede conectar a cualquier osciloscopio estándar.
La sonda de corriente Micsig CP1003B tiene dos rangos de medida de corriente 5A/ 30A y tiene un ancho de banda de 100 MHz. Además, la sonda de corriente tiene una precisión del 1%, un indicador de sobrecarga y también ofrece mediciones de baja corriente.
Características
- Desmagnetización y sincronización automática del punto cero completadas
- Admite la calibración manual y automática del punto cero
- Adaptador USB estándar para la alimentación
- indicador de sobrecarga con luz intermitente
- Calibración pulsando un botón
- indicador de sobrecarga
Adecuado para...
- Electrónica en vehículos eléctricos
- Diseño de fuentes de alimentación conmutadas
- Experimentos en tecnología electrónica
- Diseño de dispositivos semiconductores
- Diseño de aviónica
- Diseño de inversores/transformadores
- Diseño de balastos electrónicos
- Diseño de controles industriales / electrónica de consumo
- Diseño de accionamientos de motores
- Electrónica de potencia y diseño de accionamientos eléctricos
Especificación
| Modelo |  CP503B | CP1003B |
|---|---|---|
| Ancho de banda | 50 MHz | 100 MHz |
| Tiempo de subida | ≤7ns | ≤3,5 ns |
| Interfaz de corriente | BNC estándar | BNC estándar |
| Rango de corriente | 6A (2X)/ 30A (10X) | 5A (1X)/ 30A (10X) |
| Sensibilidad de salida | 1V/2A (6A) 1V/10A (30A) | 1V/1A (5A) 1V/10A (30A) |
| Precisión de CC (típica) | ±1%±10mA（6A) ±1%±50mA（30A） | ±1%±10mA（6A) ±1%±50mA（30A） |
| Tiempo de retardo | <30 ns (6A) <30 ns (30 A) | <6,5 ns (5A) <8,5 ns (30 A) |
| Rango de corriente de entrada | 20mA~6Apk（6A） 50mA~30Apk（30A） | 4mA~6Apk（5A） 30mA~30Apk（30A） |
| Entrada de corriente máx | 30 Apk, 60 Apk-pk, 21,21 Brazos | 50 Apk, 100 Apk-pk, 30,00 Brazos |
| Ruido | ≤1,4 mA RMS (ancho de banda a 20 MHz, rango 30 A, 10X). | ≤1,4 mA RMS (ancho de banda a 20 MHz, rango 30 A, 10X). |
| Máx. Tensión de trabajo | CAT I 300 V | CAT I 300 V |
| Máx. Tensión de flotación | CAT I 300 V | CAT I 300 V |
| Máx. Diámetro del conductor | 5 mm | 5 mm |
| indicador de sobrecarga | Luz intermitente | Luz intermitente |
| Fuente de alimentación | CC 5V 3A | CC 12V |
