176,00 €*
- 1 año de garantía
- 2,5% de descuento por pago anticipado
- Si utilizas la forma de pago anticipado mediante transferencia bancaria, se descontará automáticamente el 2,5% del importe de la compra en el momento del checkout.
En stock, tiempo de entrega: 1 -3 días
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Descripción

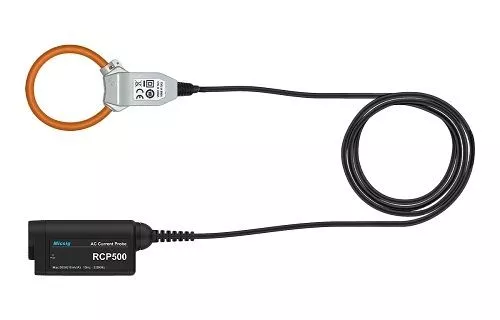

La sonda de corriente Micsig RCP500 ofrece un rango medible en corriente alterna de 200 mA a 500 A y un ancho de banda de 15 Hz a 300 kHz. Gracias al diseño de la bobina Rogowski, el bucle flexible puede enrollarse fácilmente alrededor de un cable, lo que permite realizar mediciones en lugares de difícil acceso. El RCP500 tiene una precisión del 1% y un ruido inferior a 2 mV. Su diseño compacto hace que la sonda de corriente RCP500 sea ideal para su uso móvil y puede utilizarse en osciloscopios Micsig sin fuente de alimentación externa a través de la interfaz multifunción UPI.
Si se utiliza con un osciloscopio de cualquier otro fabricante, se incluye un adaptador universal (PA05) que proporciona alimentación a la sonda a través de una salida USB normal de 5 V. Las pinzas amperimétricas de corriente alterna pueden medir señales de corriente con formas de onda complejas, como corrientes de irrupción transitorias de dispositivos de potencia, corrientes sinusoidales de sistemas de alimentación trifásicos, componentes armónicos de corrientes medidas, medición de corriente de IGBT y MOSFET, etc.
Especificación
| Especificación del modelo |  RCP500 |
|---|---|
| Ancho de banda | 15 Hz - 300 KHz |
| Rango de medición | 200 mA - 500 A |
| Conexión de salida | BNC alimentado / BNC externo |
| Sensibilidad de salida | 10 mV/A |
| Precisión | 1% |
| Precisión de fase | ≤0,8° (45Hz-66Hz) |
| Coeficiente de temperatura | Temperatura de funcionamiento. Rango + 0,05 × especificación de precisión /℃ (23℃±5℃） |
| Precisión de posición del conductor | Dentro de ±1 % (desviación del centro) |
| Influencia de campos magnéticos externos | 1,5 % fs o menos (400 A/m, 50 Hz/60 Hz) |
| Tensión de offset | ±1mV o menos |
| Tensión máxima | CA 10 kV RMS (1 minuto), (50 Hz/60 Hz) (sólo la parte de la bobina Rogowski) |
| Impedancia de salida | Alta resistencia |
| Ruido de salida | ＜2mv rms |
| Diámetro del conductor sometido a prueba | ≤Φ50mm |
| Fuente de alimentación | Corriente continua 5V |
| Longitud del cable de la bobina al integrador | 2m (ajustable) |
| Dimensiones del integrador | 37*22*82mm |
| Diámetro interior de la bobina Rogowski | 50 mm (ajustable) |
| Grosor de la bobina Rogowski | Aprox. Ø6 mm |
| Temperatura de funcionamiento | -20℃ - 70℃ |
| Temperatura de almacenamiento | -30℃ - 70℃ |
