Descripción
El comprobador de ECC Passmark te permite determinar si la corrección de errores prevista funciona como se espera.
Características
- Pon a prueba tus mecanismos de detección y corrección de errores ECC.
- Inyecta errores de uno y dos bits en tiempo real.
- Prueba máquinas con CPU, placa base y RAM DDR4 compatibles con ECC.
- Apto para su uso con MemTest86 y BurnInTest.
¿Por qué comprobar la memoria ECC?
La memoria ECC (Código de Corrección de Errores) es un tipo de memoria RAM que detecta y corrige automáticamente los errores de memoria mediante un chip de memoria adicional. Valorada por quienes almacenan y gestionan datos críticos en estaciones de trabajo y servidores, se dice que la memoria RAM ECC tiene una tasa de fallos mucho menor y, por tanto, provoca menos caídas.
Una vez instalada la RAM ECC, puedes utilizar el Comprobador de ECC PassMark para determinar si las funciones de corrección de errores funcionan como se espera.
Amplias opciones de prueba

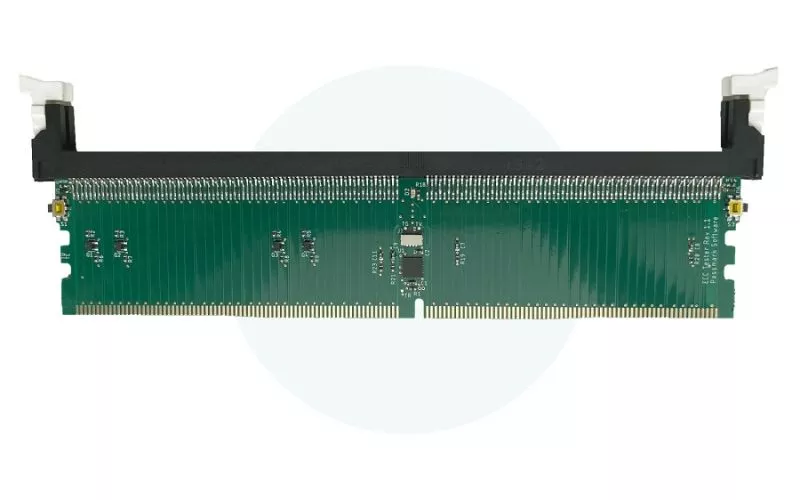

El Comprobador de ECC PassMark es un intercalador DIMM DDR4 diseñado para insertar errores de uno y dos bits en tiempo real, con el fin de desafiar y probar el mecanismo de detección y corrección de errores de ordenadores con CPU, placa base y memorias RAM compatibles con ECC.
El comprobador tiene 4 botones físicos que se pueden programar para introducir errores individuales o una secuencia de errores al pulsarlos, y para elegir entre interrumpir la línea de datos o la de suma de comprobación.
Diseñado para alojar tu memoria RAM ECC en línea en tu placa base, el Comprobador ECC actúa como un intercalador utilizado para insertar errores de bit único y doble. También se conecta a tu sistema mediante USB para realizar un seguimiento de los resultados.
Con el USB incluido, los usuarios pueden cambiar la configuración del comprobador de ECC, controlar las tensiones en el bus de memoria y MemTest86 y BurnInTest para controlar la inyección de errores.
Cada compra de un comprobador ECC PassMark incluye el acceso a ECCTest para Windows. La funcionalidad incluye:
monitorizar los voltajes de tu RAM.
- monitoriza los voltajes VTT, VREFCA, VPP y VDD en la memoria RAM.
- Dibuja y guarda un registro de las tensiones de la memoria RAM a medida que se utiliza.
Personaliza el tipo de errores generados.
- Interfaz sencilla para programar el tipo de error generado al pulsar un botón del comprobador ECC.
- Las opciones de personalización incluyen la generación de errores simples o regulares, y errores corregibles o no corregibles.
Conectividad
El Comprobador ECC está diseñado para alojar tu memoria RAM ECC en línea en tu placa base y se conecta mediante USB.
Compatibilidad del software
Con Memtest86, puedes probar la detección y corrección de errores directamente en MemTest86 sin necesidad de un sistema operativo. Introduce errores con el comprobador ECC durante tus pruebas de memoria para ver si el sistema detecta correctamente los errores ECC.
Especificación
Número de artículo | PM141 |
---|---|
Clase de SDRAM soportada | DDR4 (sin búfer o con búfer completo)* |
Controlador integrado | ARM Cortex M0 |
Memoria | 6 KB de RAM, 32 K de memoria Flash integrada |
Requisitos del host | Debería funcionar cualquier sistema con memoria RAM DIMM DDR4. Se necesita un sistema Windows 10 u 11 para la (re)programación única de los botones y la supervisión del voltaje. |
Interfaz de usuario | 4x botones programables |
Inyección de errores | Inyección de error de uno o dos bits en las líneas DQ0, DQ2, CB0, CB2 Las líneas DQ forman parte del bus de datos Las líneas CB son los bits de prueba Cada línea se controla por separado. son posibles 15 permutaciones diferentes de inyección de error. El tiempo de impulso de interrupción de la línea es configurable entre 1 ms y 250 ms. |
Tensión de funcionamiento | La unidad se alimenta mediante USB: 3,5 V - 6,0 V si está conectada o desde la línea VDDSPD de la ranura DIMM: 2,25 V - 2,75 V en caso contrario. |
Corriente de funcionamiento | 30 mA |
Medición de la tensión | VDD, VPP, VREFCA y VTT con una frecuencia de muestreo de 10 ms. |
Tensión nominal máxima | VDD: +4V VPP: +4V VREFCA: +4V VTT: +4V |
Error de medición (V) | Mejor que 1 |
Comunicación con el PC | USB 2 Full Speed El puerto USB opcional se utiliza para programar la función de los botones y monitorizar las tensiones Con el comprobador se suministra un cable USB de 1 m con conector plano. |
Dimensiones | 147 mm x 50 mm x 5 mm (5,8 x 2,0 x 0,2 pulg.) Normalmente, la altura total del intercalador + un módulo RAM es de 65 mm. Asegúrate de que hay suficiente espacio libre en tu caja y respecto al disipador de calor de la CPU. |
Peso | 25 g (0,88 onzas) |
Temperatura de almacenamiento | -30 °C a + 80 °C |
Temperatura de funcionamiento | 0 °C a + 50 °C |
RoHS (sin plomo) | Sí |
