PEmicro Dispositivo de programación de producción multicanal Cyclone

{{ norte }}

Cada canal integrado del programador es un sistema de programación completamente independiente con su propio procesador, memoria y electrónica de interfaz. Este diseño maximiza el rendimiento y garantiza la monitorización específica de cada dispositivo que se está programando. Todos los canales están integrados en un único programador para facilitar su uso: basta con configurar qué se va a programar en cada canal e iniciar el proceso de programación. El programador gestiona los canales internamente y los resultados se muestran tanto como un resultado general de aprobado/reprobado como resultados por canal.

{{ norte }}

Compacto, ampliable y montable.

{{ norte }}

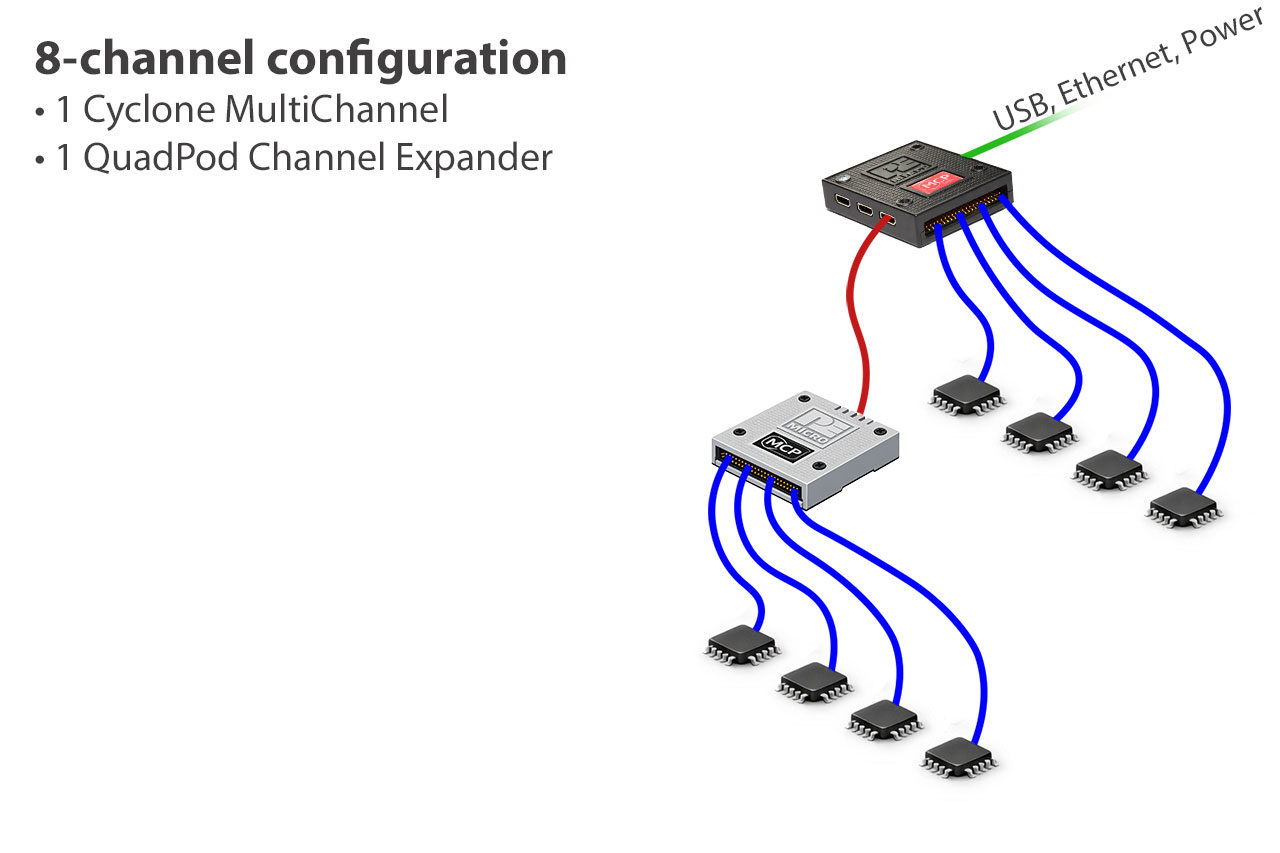

Los programadores multicanal Cyclone y las extensiones de canal QuadPod están diseñados para su integración en dispositivos de montaje, sistemas ATE, dispositivos de sobremesa y líneas de producción.  factores de forma compactos de cuatro canales  Se pueden montar, apilar o fijar a rieles DIN, mientras que el conector de 50 pines y los adaptadores opcionales permiten el cableado directo a dispositivos de prueba, sistemas pogo-pin, cables planos de depuración o hardware de interfaz personalizado.

{{ norte }}

Esto hace que el sistema sea adecuado tanto para instalaciones de fabricación con fijaciones como para instalaciones de fabricación flexibles.

{{ norte }}

Soporte técnico integral para dispositivos

{{ norte }}

Soporte para programadores multicanal Cyclone  Miles de dispositivos  de muchos fabricantes.

{{ norte }}

{{ norte }}
• El  LC multicanal Cyclone  Admite chips ARM Cortex de numerosos fabricantes. Entre las familias de chips ARM más comunes se incluyen los chips NXP MCX, Kinetis, LPC e i.MX, así como los chips STMicroelectronics STM32.
{{ norte }}

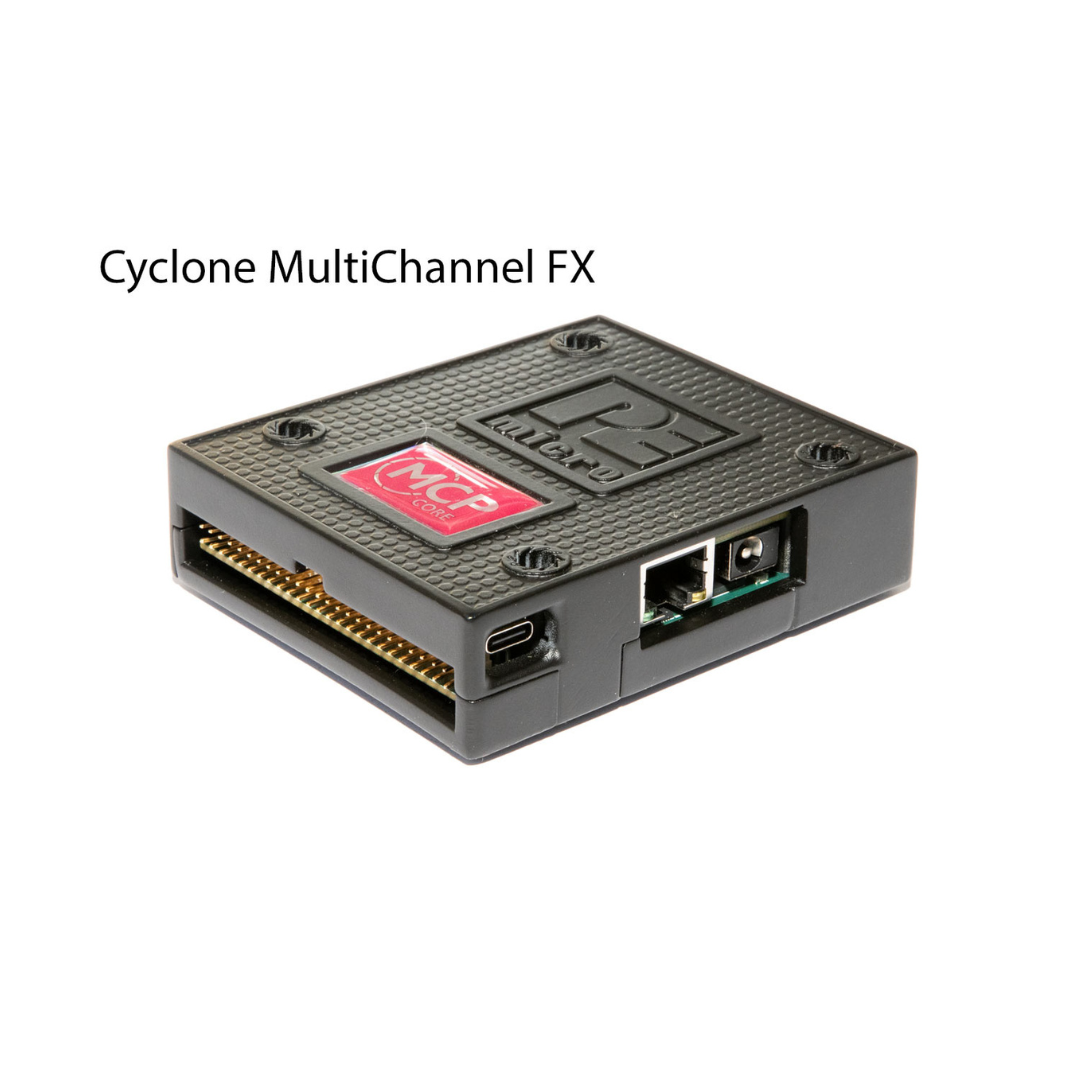

• El  Efectos multicanal Cyclone  Admite las mismas familias de dispositivos ARM Cortex que el modelo LC y también ofrece compatibilidad con arquitecturas y familias de dispositivos adicionales, como NXP MPC55xx–57xx, S08, S12Z, HC(S)12(X), DSC, S32 Power y ColdFire V1/V1+. También es compatible con los dispositivos Infineon TriCore TC1xx/TC2xx/TC3xx y los dispositivos STMicroelectronics SPC5.
{{ norte }}

{{ norte }}

Los algoritmos del dispositivo y el soporte continuo están incluidos en el programador; no hay tarifas de licencia por dispositivo ni por algoritmo.

{{ norte }}

Control de automatización

{{ norte }}

Cada Cyclone MultiChannel incluye el  Cyclone Control Suite es un conjunto completo de herramientas para automatizar la programación de producción. Utilice la interfaz gráfica de usuario (GUI) de Cyclone Control para la configuración interactiva, la consola de Cyclone Control para la integración de scripts y línea de comandos, o el SDK de Cyclone Control para integrar el controlador Cyclone directamente en su software de producción. Las tres opciones admiten conexiones USB y Ethernet y ofrecen la misma funcionalidad principal: gestión de imágenes de programación en Cyclone, selección de canales activos, asignación de imágenes, inicio de la programación, suministro de datos dinámicos y recuperación de resultados generales y por canal. Se incluyen aplicaciones de ejemplo y código fuente para lenguajes de programación y cadenas de herramientas comunes, lo que facilita la integración del programador en dispositivos, equipos de prueba y sistemas de automatización de fábrica.

{{ norte }}

Imágenes de programación

{{ norte }}

Imágenes de programación  Se trata de archivos compilados en los que los datos a programar, los pasos de programación, la información descriptiva, los detalles de configuración y los algoritmos de programación se preprocesan y empaquetan de forma que puedan integrarse directamente en el sistema de destino. Son resistentes a fallos, verificables y seguros, y proporcionan una instantánea estable de la configuración de producción.

{{ norte }}

El programador multicanal Cyclone almacena imágenes de programación independientes (imágenes SAP) en memoria no volátil y cifrada. Una vez cargada en el Cyclone, una imagen está disponible para su programación hasta que se extrae. Las imágenes se pueden asignar a canales individuales para su programación.

{{ norte }}

Muchos usuarios crean y versionan una nueva imagen de producción cada vez que cambian la configuración del programa o los archivos fuente. Esto facilita volver a una versión de producción anterior o reescribir la misma imagen años después, incluso si los archivos binarios y de configuración originales ya no están disponibles.

{{ norte }}

Datos de usuario específicos del dispositivo

{{ norte }}

La producción a menudo requiere datos que no están especificados en la imagen del programa: números de serie, direcciones MAC, códigos de lote, códigos de fecha, valores de calibración y otra información específica de la placa.

{{ norte }}

Soporte multicanal Cyclone  Los datos superpuestos que se proporcionan al inicio permiten integrar esta información al comienzo de la programación sin necesidad de reconstruir la imagen. Se puede usar el mismo valor para un grupo de canales, o bien, cada canal puede recibir datos individuales si cada sistema de destino requiere su propio número de serie o identificador. Los datos dinámicos se combinan con la imagen estática en el programador antes de que comience la programación.

{{ norte }}

Aislamiento galvánico

{{ norte }}

Los programadores Cyclone MultiChannel están diseñados para una integración segura en entornos de producción:

{{ norte }}

{{ norte }}
• La fuente de alimentación incluida cuenta con doble aislamiento, lo que proporciona una capa adicional de aislamiento eléctrico entre la red eléctrica y el programador.
{{ norte }}
• El puerto USB está aislado galvánicamente del ordenador principal, protegiendo así al PC de las diferencias de conexión a tierra y las interferencias en la sala de producción.
{{ norte }}
• Las líneas de datos Ethernet están aisladas mediante transformadores utilizando componentes magnéticos Ethernet estándar, lo que garantiza una separación natural entre la red anfitriona y el dispositivo de programación.
{{ norte }}

{{ norte }}

Objetivos heterogéneos (FX)

{{ norte }}

Tanto el Cyclone MultiChannel LC como el FX pueden programar la misma imagen simultáneamente en todos los canales activos y aplicar datos específicos del dispositivo, ya sean individuales o compartidos. Esto resulta ideal para la producción en masa de placas de circuito impreso idénticas.

{{ norte }}

El Cyclone MultiChannel FX puede asignar una imagen de programación diferente a cada canal activo y programar todos los canales en paralelo. Esto es ideal para placas con múltiples microcontroladores o distintos tipos de memoria flash, donde cada sistema requiere su propia imagen y secuencia de programación. Con los modelos FX, se pueden ejecutar simultáneamente en diferentes canales distintas imágenes, configuraciones de energía del sistema, protocolos de depuración y tipos de dispositivos de diversos fabricantes.

{{ norte }}

ProCryption Security (FX)

{{ norte }}

Entre los programadores de Cyclone MultiChannel FX se encuentran:  Seguridad de ProCryption  Por defecto, los usuarios pueden crear sus propias ImageKeys y cifrar las imágenes de programación mediante los algoritmos de cifrado RSA y AES, estándar en la industria. Las imágenes cifradas solo se pueden cargar y programar en dispositivos Cyclone configurados con la ImageKey correspondiente. Esto protege su propiedad intelectual, incluso cuando las imágenes se comparten con fabricantes subcontratados o instalaciones de producción externas. También se pueden configurar límites de programación para las imágenes. En el caso de un programador multicanal, estos límites se aplican a todos los canales que utilizan la imagen, lo que garantiza que las cuotas de producción se apliquen a la imagen completa.

{{ norte }}

Ejecutar código de prueba en los destinos (FX)

{{ norte }}

Los programadores Cyclone MultiChannel FX admiten el  Ejecutar prueba  Una función que permite programar y ejecutar aplicaciones de prueba personalizadas en el sistema de destino antes de que se pueda realizar la programación final.

{{ norte }}

El código de prueba definido por el usuario puede verificar el correcto funcionamiento del hardware objetivo, leer códigos de barras o datos introducidos por el operador en el Cyclone, capturar datos de calibración o huellas digitales del dispositivo e integrar los resultados en el programa final. Si una prueba falla, la programación se interrumpe antes de que se escriba la imagen de producción. La ejecución de la prueba forma parte de la imagen de programación y se ejecuta automáticamente en cada ciclo de producción.

{{ norte }}

Rendimiento ultrarrápido (FX)

{{ norte }}

Los programadores Cyclone MultiChannel FX admiten velocidades de conmutación extremadamente altas para la programación y verificación, lo que permite una programación flash ultrarrápida en cada canal. Si bien el modelo LC también es rápido, el modelo FX ofrece un mayor rendimiento en líneas de producción donde cada segundo cuenta, ahorrando tiempo en cada ciclo de programación.

{{ norte }}

Suministro de fuerza objetivo (FX)

{{ norte }}

Los programadores LC y FX funcionan con dispositivos que disponen de su propia fuente de alimentación. Cada canal detecta automáticamente la tensión del dispositivo conectado y ajusta la tensión de entrada/salida en consecuencia.

{{ norte }}

El Cyclone MultiChannel FX también puede alimentar directamente los dispositivos de destino, ya sea suministrando al procesador de destino el nivel Vcc adecuado o proporcionando un voltaje Vsys a la entrada del regulador de voltaje del dispositivo de destino.
