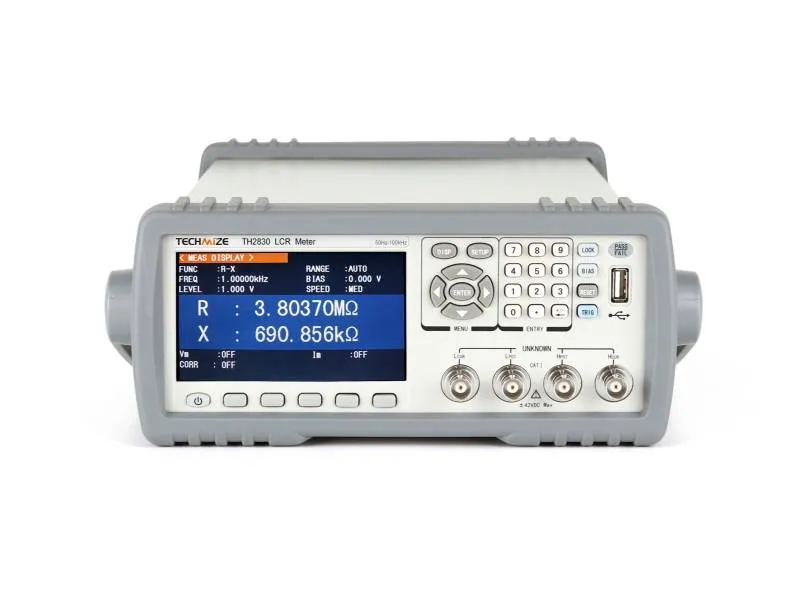

Medidor LCR TH2830 de 100 kHz y precisión del 0,05 % para mediciones de capacitancia, inductancia, resistencia y DCR.
¡Precios graduados bajo petición!
899,00 € Neto
1.069,81 € IVA incl.
País de entrega
Tipo de cliente
Währung
Plazo de entrega: 1 semana
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantía de 2 años
Descripción
El medidor LCR compacto TH2830 es un instrumento potente y económico para la medición precisa de impedancia y la caracterización de componentes. Con un rango de frecuencia de medición de 50 Hz a 100 kHz, una precisión de medición básica del 0,05 % y un diseño compacto de sobremesa, resulta ideal para laboratorios, departamentos de investigación y desarrollo, entornos de producción y control de calidad.Este dispositivo permite realizar pruebas exhaustivas de condensadores, inductores, resistencias, transformadores, núcleos de ferrita, componentes piezoeléctricos, placas de circuito impreso, relés, interruptores, cables, baterías y otros componentes electrónicos pasivos. Su pantalla de seis dígitos y su alta velocidad de medición (hasta 75 mediciones por segundo) permiten un análisis preciso y eficiente de los parámetros de los componentes.
{{ norte }}
Diseñado para el control de producción y calidad.
La función de comparador integrado permite clasificar los datos en 10 categorías, lo que convierte al TH2830 en la herramienta ideal para pruebas de producción automatizadas y procesos de control de calidad. Sus múltiples modos de activación, el cálculo de promedios programable, los ajustes de retardo y las funciones de corrección de medición garantizan resultados fiables y reproducibles tanto en entornos manuales como automatizados.
Conectividad y gestión de datos
El TH2830 incluye de serie interfaces USB host, USB device, RS232 y HANDLER; las interfaces RS485 y GPIB están disponibles como opciones. La configuración del dispositivo, los resultados de las mediciones en formato CSV y las capturas de pantalla se pueden guardar directamente a través de USB para facilitar la elaboración de informes y el análisis.
Características
- Rentable, de alto rendimiento y tamaño reducido.
- Pantalla LCD TFT de 4,3 pulgadas
- Disyuntor suave
- Idioma de funcionamiento seleccionable: chino-inglés
- Frecuencia máxima de prueba: 100 kHz
- Resolución máxima de lectura: 6 dígitos
- Nivel de señal programable de 10 mVrms a 2,0 Vrms.
- DCR, nivel de prueba programable de 50 mV a 2 V, resolución de 10 μΩ
- Función Ls-Rd / Lp-Rd (visualización simultánea de L y Rd) *
- Velocidad máxima de prueba: 13 ms/tiempo
- Impedancia de fuente de señal seleccionable de 30 Ω/100 Ω
- Función de monitorización V/I y ajuste automático de nivel
- Comparador integrado, función de clasificación y conteo para 10 contenedores.
- Almacenamiento de archivos y actualización de firmware mediante memoria USB.
- Interfaces RS232, RS485, USB, HANDLER y GPIB
Diseñado para el control de producción y calidad.
La función de comparador integrado permite clasificar los datos en 10 categorías, lo que convierte al TH2830 en la herramienta ideal para pruebas de producción automatizadas y procesos de control de calidad. Sus múltiples modos de activación, el cálculo de promedios programable, los ajustes de retardo y las funciones de corrección de medición garantizan resultados fiables y reproducibles tanto en entornos manuales como automatizados.
Conectividad y gestión de datos
El TH2830 incluye de serie interfaces USB host, USB device, RS232 y HANDLER; las interfaces RS485 y GPIB están disponibles como opciones. La configuración del dispositivo, los resultados de las mediciones en formato CSV y las capturas de pantalla se pueden guardar directamente a través de USB para facilitar la elaboración de informes y el análisis.
Aplicaciones
- Componentes pasivos
Evaluación de parámetros de impedancia para capacitores, inductores, núcleos, resistencias, componentes piezoeléctricos, transformadores, componentes de chips y componentes de red. - Otros componentes
Medición de impedancia de placas de circuitos impresos, relés, interruptores, cables, baterías, etc.
Especificación
| Característica especial | TH2830 | TH2832 |
|---|---|---|
| Anuncio | Pantalla LCD TFT de 4,3 pulgadas 480×272 | Pantalla LCD TFT de 4,3 pulgadas 480×272 |
| Precisión básica | 0,05% (LCR), 0,10% (DCR) | 0,05% |
| Frecuencia de la prueba | 50 Hz–100 kHz, continuo | 20 Hz–200 kHz, continuo |
| señal de CA | 10 mVrms – 2 Vrms; 100 μArms – 20 mArms | 10 mVrms – 2 Vrms; 100 μArms – 20 mArms |
| impedancia de salida | 30 Ω, 100 Ω | 30 Ω, 100 Ω |
| Nivel de señal RDC | 1V | 5 mV - 2 V |
| polarización de CC | - | 0V - ± 5V / 0mA - ± 50mA |
| Parámetros de prueba | L, C, R, |Z|, D, Q, |Y|, G, X, θd, θr, RDC, Vm, Im, △% | L, C, R, |Z|, D, Q, |Y|, G, X, θd, θr, RDC, Vm, Im, △% |
| Velocidad de prueba (ms) | Rápido: 12,5 ms; Medio: 83 ms; Lento: 167 ms | Rápido: 12,5 ms; Medio: 83 ms; Lento: 167 ms |
| Almacenamiento interno | 100 archivos de configuración de instrumentos LCRZ, 201 resultados de pruebas | 100 archivos de configuración de instrumentos LCRZ, 201 resultados de pruebas |
| Almacenamiento USB externo | Archivos de configuración del instrumento, resultados de medición en formato CSV, captura de pantalla (formato GIF) | Archivos de configuración del instrumento, resultados de medición en formato CSV, captura de pantalla (formato GIF) |
