Comprobador de conexiones a tierra 1-45 A con medición tetrapolar, 0-600 mΩ, larga duración de la prueba e interfaces de automatización integradas para líneas de producción.
¡Precios graduados bajo petición!
1.789,00 € Neto
2.128,91 € IVA incl.
País de entrega
Tipo de cliente
Währung
Tiempo de entrega: 1-2 semanas
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantía de 2 años
Descripción

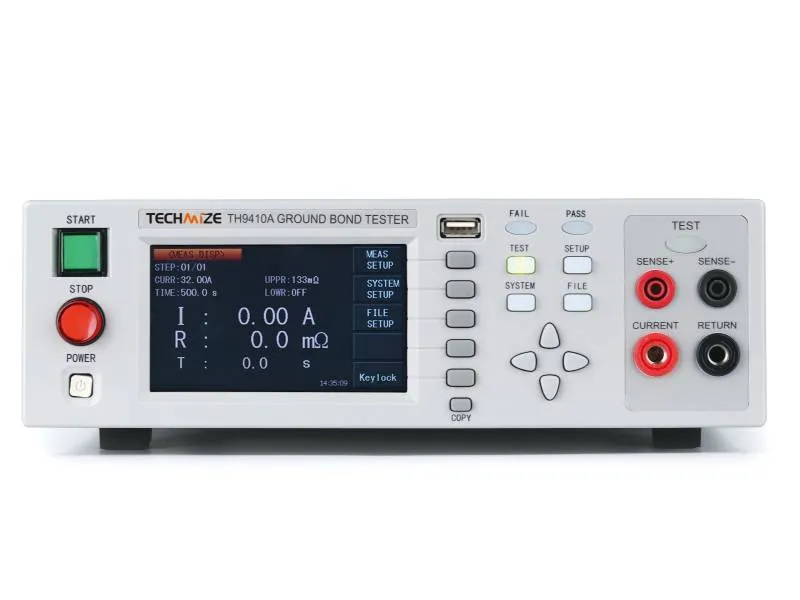

La serie TH9410A/TH9411A son robustos comprobadores de conexión a tierra (comprobadores de resistencia de tierra) con medición tetrapolar, corrientes de prueba ajustables y amplias funciones de seguridad, diseñados para secuencias de prueba automatizadas en producción y laboratorios.Características
- Corriente de prueba ajustable: TH9410A: 1,00-45,00 A; TH9411A: 1,00-32,00 A, en rangos graduados para una medición precisa de la resistencia de tierra
- Medición tetrapolar: modo de prueba de cuatro hilos para una medición precisa de la resistencia de hasta 600 mΩ, independientemente de las resistencias de línea o de conexión
- Alta precisión: precisión de resistencia ±(2 % lectura + 2 dígitos), precisión de corriente ±(2 % lectura + 3 dígitos) y resolución fina (0,01 A para corriente; 0,1 mΩ-1 mΩ según el rango)
- Amplio rango de medición de la resistencia de tierra: 0-600 mΩ, posibilidad de ajuste de polarización (0-100 mΩ) para compensar los valores de referencia
- Prueba de larga duración: Tiempo de prueba ajustable 0,5-999,9 s o continuo (0=continuo), con alta resolución temporal (0,1 s) y precisión ±(0,1 % + 0,05 s)
- Seguridad: el bloqueo del teclado y el bloqueo de seguridad evitan errores de funcionamiento; descarga automática al final de la prueba
- Gran pantalla: LCD TFT de 480×272 píxeles para visualizar los valores medidos, el estado y la navegación por los menús
- Secuencias programables: Almacenamiento de hasta 20 archivos de prueba con hasta 20 pasos de prueba cada uno para secuencias de prueba automatizadas
- Interfaces: RS232, USB host/dispositivo, HANDLER para integración en sistemas de prueba automatizados y control remoto
- Fuente de alimentación estable: Circuito amplificador de potencia interno para una corriente de salida constante, independiente de las fluctuaciones de la red o de la carga
- Larga duración de la prueba: Hasta 999,9 s para mediciones continuas, supera los requisitos estándar de 60 s
- Carcasa robusta: Salidas en los paneles frontal y trasero para facilitar la integración en chasis y configuraciones de prueba estándar
Aplicaciones
- Sistemas de prueba automatizados: Integración mediante interfaz HANDLER para pruebas en serie en líneas de producción
- Electrodomésticos: pruebas de puesta a tierra de carcasas y fuentes de alimentación conforme a las normas de seguridad
- Transformadores y motores: medición de la resistencia de puesta a tierra o del conductor de protección en bobinados y carcasas
- Equipos eléctricos: Comprobación de las conexiones a tierra en armarios eléctricos, luces y calefactores
- Vehículos de nueva energía: pruebas de puesta a tierra en carcasas de baterías y sistemas de alta tensión como parte de la garantía de calidad
- Dispositivos médicos: Garantía de la integridad del conductor de protección de acuerdo con los requisitos normativos
- Laboratorio e investigación: pruebas de desarrollo y verificación de conceptos de puesta a tierra para prototipos y sistemas
Especificación
| Modelo |  TH9410A | TH9411A |
|---|---|---|
| Rango de corriente de prueba | 1,00-45,00 A (1,00-5,00 A; 5,01-30,00 A; 30,01-45,00 A) | 1,00-32,00 A (1,00-5,00 A; 5,01-32,00 A) |
| Precisión de corriente | ±(2 % lectura + 3 dígitos), resolución 0,01 A | ±(2 % lectura + 3 dígito), resolución 0,01 A |
| Tensión en el DUT (máx.) | ≤ 8 V | ≤ 6 V |
| Medición de la resistencia de tierra | 0-600 mΩ, ±(2 % lectura + 2 dígitos), resolución 0,1 mΩ / 1 mΩ | 0-600 mΩ, ±(2 % de lectura + 2 dígitos), resolución 0,1 mΩ / 1 mΩ |
| Rango de polarización | 0-100 mΩ, resolución 0,1 mΩ, ±(2 % de ajuste + 2 dígitos) | 0-100 mΩ, resolución 0,1 mΩ, ±(2 % de ajuste + 2 dígitos) |
| Tiempo de prueba | 0,5-999,9 s (0=continuo), resolución 0,1 s, ±(0,1 % + 0,05 s) | 0,5-999,9 s (0=continuo), resolución 0,1 s, ±(0,1 % + 0,05 s) |
| Pantalla | tFT-LCD de 480×272 píxeles | tFT-LCD de 480×272 píxeles |
| Memoria de programas | 20 archivos, hasta 20 pasos cada uno | 20 archivos, hasta 20 pasos cada uno |
| Interfaces | RS232, USB host/dispositivo, HANDLER | RS232, USB host/dispositivo, HANDLER |
| Consumo de energía | ≤ 900 VA | ≤ 800 VA |
| Alimentación de red | 110/220 V CA ±10 %, 47,5-63 Hz | 110/220 V CA ±10 %, 47,5-63 Hz |
| Dimensiones (An×Al×F) | 280×88×428 mm | 280×88×428 mm |
| Peso | ≈ 14 kg | ≈ 14 kg |
