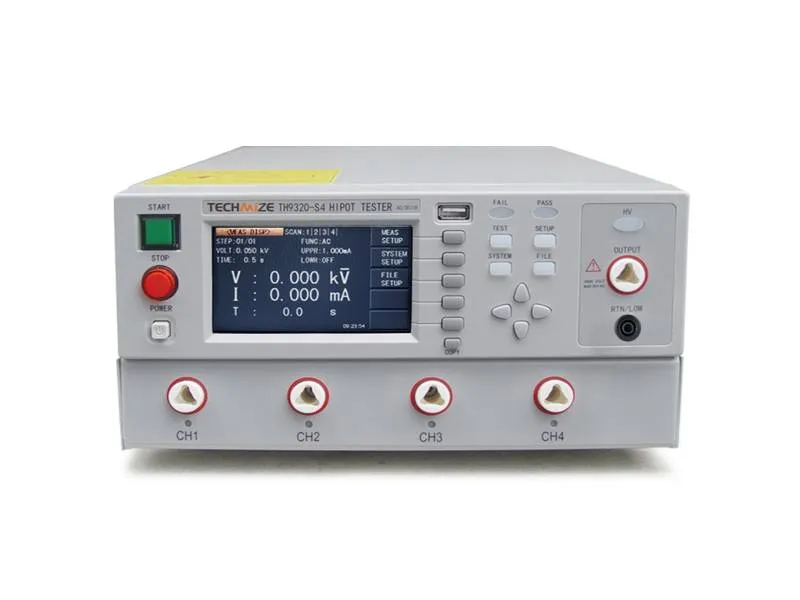

Comprobador hipotético compacto con 4 canales, CA 0,05-5 kV/CC 0,05-6 kV y prueba de aislamiento, ideal para tareas de comprobación con un número moderado de canales.
¡Precios graduados bajo petición!
1.419,00 € Neto
1.688,61 € IVA incl.
País de entrega
Tipo de cliente
Währung
Tiempo de entrega: 1-2 semanas
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantía de 2 años
Descripción
La serie TH9320-S son comprobadores modulares de hipotensión/seguridad con funciones de tensión soportada de CA/CC y pruebas de aislamiento en una carcasa compacta y ligera. Disponibles como TH9320-S4 (4 canales) y TH9320-S8 (8 canales), ofrecen secuencias de prueba programables para tensiones de resistencia de CA y CC, así como pruebas de aislamiento, descarga rápida y detección de ARC, adecuadas para bancos de pruebas de automatización en producción y laboratorios.Características
- Rigidez dieléctrica CA/CC: CA 0,05-5,00 kV (lectura de ±2%+5 dígitos), CC 0,05-6,00 kV (lectura de ±2%+5 dígitos)
- Prueba de aislamiento: tensión de prueba 0,10-1,00 kV, rango de resistencia 1 MΩ-9.999 MΩ con descarga automática al final de la prueba
- Escaneo multicanal: Interfaz integrada para 4 canales (TH9320-S4) u 8 canales (TH9320-S8), programable para pruebas paralelas y pruebas rápidas multipunto
- Pantalla y funcionamiento: LCD TFT de 480×272 con pantalla de matriz de puntos, teclado numérico y GUI clara
- Descarga rápida y detección de ARC: Descarga automática tras las pruebas de CC; detección de ARC en varios niveles de sensibilidad (CA/CC)
- Niveles de sensibilidad (AC/DC 1-9 nivel)
- Secuencias de prueba programables: Hasta 20 pasos de prueba por programa, 5 grupos de memoria para la gestión de secuencias
- Control de tiempo: Tiempo de subida de tensión y duración de la prueba ajustables hasta 999,9 s, tiempo de espera para la prueba de aislamiento hasta 999,9 s, precisión de tiempo ±(1%+0,1 s)
- Interfaces: HANDLER estándar, RS232, USB Device/Host para comunicación con PC e integración de automatización
- Funciones de seguridad: OVP/OCP/OTP/OPP, detección de corriente de tierra, bloqueo del teclado, indicación de PASA/FALLO con señal acústica
- Gestión completa de accesorios: actualización de firmware por USB, almacenamiento de archivos de prueba en memoria USB
- Diseño compacto: 280 × 89 × 428 mm, aprox. 10 kg, ahorra espacio en entornos de laboratorio y producción
Aplicaciones
- Pruebas de seguridad e hipotensión en electrodomésticos, transformadores, componentes electrónicos y placas de circuitos impresos
- Pruebas de aislamiento de materiales y conjuntos en investigación y control de calidad
- Sistemas de ensayo automatizados en líneas de producción con varios canales de ensayo, por ejemplo, ensayo de componentes con interfaz de escáner integrada
- Laboratorios de desarrollo y bancos de pruebas para ensayos de alta tensión y aislamiento, por ejemplo, en automoción, tecnología médica y producción electrónica
Especificación
| Modelo |  TH9320-S4 | TH9320-S8 |
|---|---|---|
| Rango de tensión alterna | 0,05-5,00 kV ±(2% lectura+5 dígitos), 50/60 Hz | 0,05-5,00 kV ±(2% lectura+5 dígitos), 50/60 Hz |
| Rango de tensión continua | 0,05-6,00 kV ±(2% lectura+5 dígitos) | 0,05-6,00 kV ±(2% lectura+5 dígitos) |
| Rango de medición de corriente alterna | 0,000-20,00 mA ±(2% lectura+2 dígitos) | 0,000-20,00 mA ±(2% lectura+2 dígitos) |
| Rango de medición de corriente continua | 0-10,00 mA ±(2% lectura+2 dígitos) | 0-10,00 mA ±(2% lectura+2 dígitos) |
| Tensión de prueba de aislamiento | 0,10-1,00 kV ±(2% lectura+2 V) | 0,10-1,00 kV ±(2% lectura+2 V) |
| Resistencia de prueba de aislamiento | 1 MΩ-9.999 MΩ; 500-1000 V: 1 MΩ-1000 MΩ ±(5%+2 dígitos); 1000-9999 MΩ ±(10%+2 dígitos) | 1 MΩ-9,999 MΩ; 500-1000 V: 1 MΩ-1000 MΩ ±(5%+2 dígitos); 1000-9999 MΩ ±(10%+2 dígitos) |
| Detección de ARC | CA/CC, 1-9 niveles de sensibilidad | CA/CC, 1-9 niveles de sensibilidad |
| Memoria | 5 grupos, hasta 20 pasos cada uno | 5 grupos, hasta 20 pasos cada uno |
| Aumento/duración de la tensión | 0,1-999,9 s (RISE); 0,2-999,9 s Tiempo de prueba; Tiempo de espera IR 0,2-999,9 s | 0,1-999,9 s (RISE); 0,2-999,9 s Tiempo de prueba; Tiempo de espera IR 0,2-999,9 s |
| Pantalla | 480×272 TFT-LCD | 480×272 TFT-LCD |
| Interfaces | HANDLER, RS232, USBDRV (PC), USBHOST | HANDLER, RS232, USBDRV (PC), USBHOST |
| Canales de exploración | 4 canales | 8 canales |
| Dimensiones (An×Al×F) | 280×89×428 mm | 280×89×428 mm |
| Peso | ≈10 kg | ≈10 kg |
| Precisión de tiempo | ±(1%+0,1 s) | ±(1%+0,1 s) |
