El medidor LCR Tonghui TH2838 ofrece 20 Hz-2 MHz con tecnología de puente de equilibrio automático y una precisión del 0,05 %.
¡Precios graduados bajo petición!
2.859,00 € Neto
3.402,21 € IVA incl.
País de entrega
Tipo de cliente
Währung
Tiempo de entrega: 1-2 semanas
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantía de 2 años
Descripción

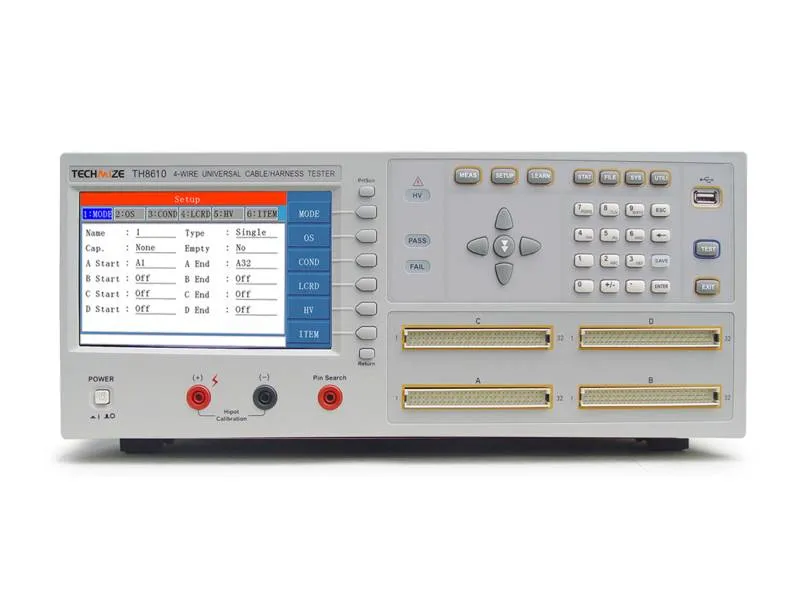

La serie TH8610 son comprobadores avanzados de cables y mazos de cables con interfaz de usuario LCD TFT de 7″, funciones versátiles de medición y prueba (continuidad, cortocircuito, resistencia de aislamiento, pruebas de alta tensión con detección de arco), así como funciones automatizadas de búsqueda y secuencia. Están disponibles en dos versiones: TH8610 con 128 posiciones de prueba y TH8610A con 64 posiciones de prueba, optimizadas para diferentes configuraciones y requisitos de prueba.Características
- lCD TFT de 7″ en color real (800×480) con interfaz gráfica de usuario en chino/inglés y funcionamiento táctil/teclado
- Admite medición interna y externa de cuatro hilos para pruebas precisas de conductividad y contacto
- Funciones de prueba: Continuidad, cortocircuito, cortocircuito instantáneo, circuito abierto instantáneo, continuidad instantánea y comprobación de extremos rotos/cortos
- Prueba de uno o dos lados y función de búsqueda automática de puntos para secuencias de medición eficientes
- Prueba de tensión soportada con detección de arco y separación patentada de alta/baja tensión (aislamiento hasta >100 GΩ)
- Cuatro modos de prueba de alta tensión (por pares, dicotomía, prueba automática, prueba de puesta a tierra) para estrategias de prueba flexibles
- Prueba de componentes (resistencias, condensadores, diodos, etc.) mediante muestreo paralelo de tensión y corriente para una rápida adquisición de datos
- Compatibilidad con tipos de cables modernos (por ejemplo, USB Tipo-C) con programas de prueba integrados y diagnóstico de fallos en línea
- Amplia gama de interfaces: RS232, HANDLER, RS485, GPIB, USB host/dispositivo para control de PC e integración de automatización
Aplicaciones: Electrónica del automóvil
- Electrónica del automóvil: comprobación de conexiones de baterías, cableado de ECU, cables de sensores y pantallas, conexiones de audio/vídeo, etc.
- Industria electrónica: cables, cables planos, conectores, cables de alimentación, cables de interfaz (RS232, GPIB, USB)
- Comunicación/IT: Cables telefónicos, cables de red, cables de datos HDMI/VGA/USB, cables de conexión de HDD/SSD (IDE/SATA)
- Pruebas de componentes: componentes pasivos (condensadores, inductores, resistencias, diodos), pruebas de calidad de las juntas de soldadura e integridad de los componentes
- Líneas de producción y laboratorio: Bancos de pruebas automatizados con secuencia, evaluación pasa/no pasa y adquisición de datos; investigación y desarrollo para la caracterización de cables y componentes
Especificación
| Comparación de modelos | Posiciones de las clavijas de prueba | Visualización | Tipos de medición | Prueba de continuidad | Prueba de cortocircuito | Prueba de interrupción | Tensión soportada (CC) | Tensión residual (CA) | Fuente de señal CA | Fuente de CC programable | Fuente de AT programable | Velocidad de prueba Cortocircuito | Medida de la capacitancia | Resistencia CC | Resistencia de contacto | Rango de prueba de cortocircuito | Resistencia de aislamiento | Corriente de fuga CC | Corriente de fuga de CA | Dimensiones y peso |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 TH8610 | 128 patillas | 7″ TFT LCD Color Verdadero, 800×480 | Medición interna/externa de cuatro hilos | sí | sí (incl. cortocircuito instantáneo) | sí (interrupción inmediata) | 50-1500 V CC, precisión 5 %±1 palabra | 50-1000 V CA, Precisión 5 %±1 palabra | 50 Hz-300 kHz, Precisión 0,02 %, Alcance 1 Vrms ±10 | 5 V máx., Precisión 10 %±1 palabra; 1-20 mA/100 mA/1 A, Precisión 5 %±1 palabra | CC 50-1500 V; CA 50-1000 V | 10 ms (128 puntos) | 10 pF-1000 μF, Precisión 10 %±1 palabra | 1 kΩ-1 MΩ, Precisión 2 %±1 palabra | 1 μΩ-1 kΩ, Precisión 2 %±1 palabra | 1 kΩ-50 kΩ, 0-10 V, Precisión 10 %±1 palabra | 1 MΩ-100 MΩ (5 %±5 palabra); 100 MΩ-5 GΩ (10 %±5 palabra) | 1 μA-5 mA, Precisión 5 %±2 palabra | 10 μA-5 mA, Precisión 10 %±5 palabras | 425×177×355 mm; ≈ 7,5 kg |
TH8610A | 64 patillas | 7″ TFT LCD Color Verdadero, 800×480 | Medición interna/externa de cuatro hilos | sí | sí (incl. cortocircuito instantáneo) | sí (interrupción inmediata) | 50-1500 V CC, precisión 5 %±1 palabra | 50-1000 V CA, Precisión 5 %±1 palabra | 50 Hz-300 kHz, Precisión 0,02 %, Alcance 1 Vrms ±10 | 5 V máx., Precisión 10 %±1 palabra; 1-20 mA/100 mA/1 A, Precisión 5 %±1 palabra | CC 50-1500 V; CA 50-1000 V | 10 ms (64 puntos) | 10 pF-1000 μF, Precisión 10 %±1 palabra | 1 kΩ-1 MΩ, Precisión 2 %±1 palabra | 1 μΩ-1 kΩ, Precisión 2 %±1 palabra | 1 kΩ-50 kΩ, 0-10 V, Precisión 10 %±1 palabra | 1 MΩ-100 MΩ (5 %±5 palabra); 100 MΩ-5 GΩ (10 %±5 palabra) | 1 μA-5 mA, Precisión 5 %±2 palabra | 10 μA-5 mA, Precisión 10 %±5 palabras | 425×177×355 mm; ≈ 7,5 kg |
