Descripción

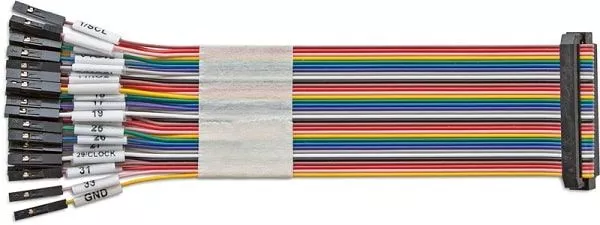

El cable dividido de 34 patillas es la solución ideal para conectar patillas individuales de la Plataforma Promira a tu proyecto
Si los conectores de crimpado de patillas no son adecuados para tu aplicación, hay terminales de pinza disponibles en el cable de pinza de 34 patillas (TP510510).
A menos que tu proyecto embebido incluya de serie un cabezal de 34 patillas, este cable es necesario para la fuente de alimentación adicional. (Además de los 100 mA ya disponibles a través de los pines 4 y 6, los pines 22 y 24 proporcionan 100 mA adicionales). Si utilizas las funcionalidades avanzadas, como eSPI, SPI I/O doble o cuádruple de la Plataforma serie Promira, también es necesario el cable dividido de 34 patillas.
Especificación
Especificación de las patillas | I2C/SPI | eSPI | MDIO |
---|---|---|---|
#1 | SCL/SS1/GPIO-0 | Alerta#-0 | |
#2 | GND | GND | GND |
#3 | SDA/SS2/GPIO-1 | CS2/Alerta#-1 | |
#4 | VTGT1 | VTGT1 | VTGT1 |
#5 | MISO/GPIO-2 | IO1 | MDIO |
#6 | VTGT2 | VTGT2 | VTGT2 |
#7 | SCK/GPIO-3 | SC1 | MDC |
#8 | MOSI/GPIO-4 | IO0 | |
#9 | SS0/GPIO-5 | CS0 | |
#10 | GND | GND | GND |
#11 | IO2/GPIO-6 | IO2 | |
#12 | GND | GND | GND |
#13 | IO3/GPIO-7 | IO3 | |
#14 | SS4/GPIO-8 | CS1 | |
#15 | SS3/GPIO-9 | eSPI Reinicio#-0 | |
#16 | GND | GND | GND |
#17 | TBD | TBD | |
#18 | GND | GND | GND |
#19 | TBD | TBD | |
#20 | TBD | TBD | |
#21 | TBD | TBD | |
#22 | VTGT3/VLVL1 | VTGT3/VLVL1 | VTGT3/VLVL1 |
#23 | TBD | TBD | |
#24 | VTGT4/VLVL2 | VTGT4/VLVL2 | VTGT4/VLVL2 |
#25 | TBD | TBD | |
#26 | TBD | TBD | |
#27 | TBD | TBD | |
#28 | GND | GND | GND |
#29 | TBD | TBD | |
#30 | GND | GND | GND |
#31 | TBD | TBD | |
#32 | TBD | TBD | |
#33 | TBD | TBD | |
#34 | GND | GND | GND |
