Descripción
los cables divididos en pinzas de 10 patillas con los filamentos individuales facilitan la conexión del adaptador de host I2C/SPI Aardvark, el analizador de protocolos I2C/SPI/MDIO Beagle o el adaptador de host SPI Cheetah al objeto de destino.
Características

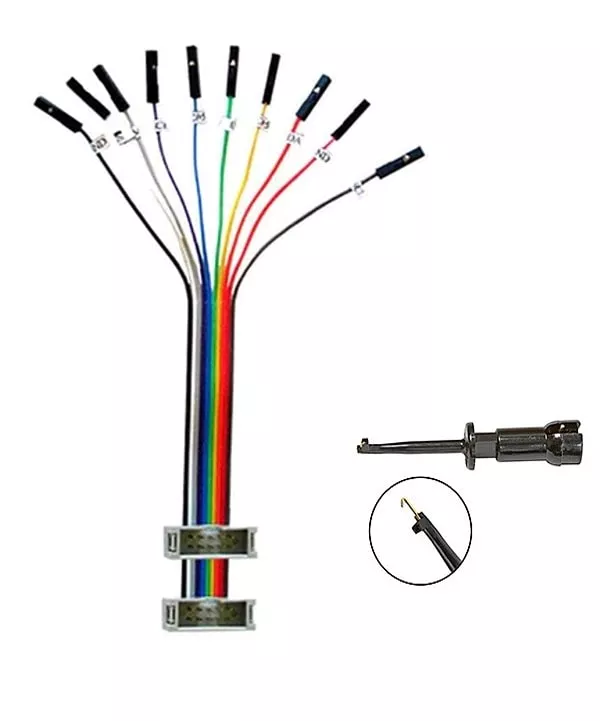

El cable dividido con pinza de 10 patillas tiene un cabezal de caja de 10 patillas que se conecta al cable plano. Cada cable individual es de un color diferente y está etiquetado con el nombre de la patilla para facilitar su identificación.
Cada patilla tiene una pinza de agarre en el extremo con las siguientes dimensiones. La pinza completa tiene una longitud nominal de 44 mm. La anchura del cuerpo del capuchón es de 2,54 mm de ancho y aproximadamente 21,5 mm de largo. El gancho de la pinza de agarre tiene 0,51 mm de ancho y una abertura máxima de 3,18 mm.
El conector es un conector de llave IDC estándar con una separación de 2,54 mm (5 x 2, 0,100 "). Cada cable individual está terminado con un conector de engarce unipolar con la misma separación de 2,54 mm (0,100"). El cable sólo tiene 12,7 cm de longitud para minimizar la degradación de la señal.
Uso universal
El cable dividido de 10 patillas Grabber Clip es una herramienta increíblemente útil que elimina la necesidad de crear o comprar tarjetas adaptadoras para tu cable plano de 10 patillas. Aunque está etiquetado con el adaptador de host Aardvark ™ I2C / SPI y el pinout específico del analizador de protocolo Beagle ™ I2C / SPI, este cable dividido se puede adaptar universalmente a una variedad de aplicaciones.
Este cable dividido se conecta a cualquier toma IDC estándar de 10 pines con 2,54 mm (0,100 ").
