Espectroscopia de impedancia en condensadores de bus CC para inversores SiC y GaN
Por qu? la curva de impedancia importa m?s que un valor de capacitancia
Los inversores SiC y GaN combinan flancos r?pidos, alta tensi?n de bus CC y dise?os compactos. Por eso el condensador de bus CC debe evaluarse por ESR, ESL y resonancias en todo el rango de frecuencia relevante.

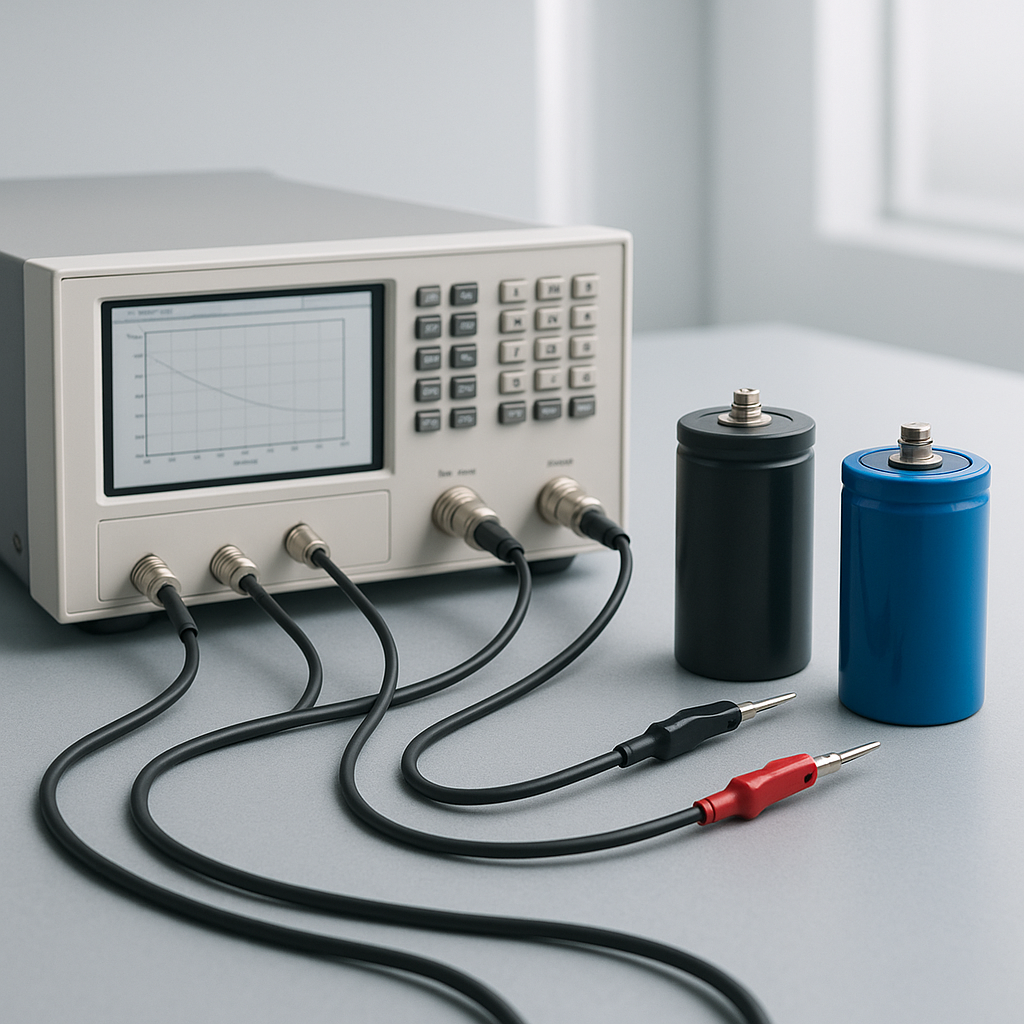

Un analizador de impedancias de precisi?n como el Tonghui TH2851 permite visualizar estos par?metros. Para pruebas repetitivas se pueden usar tambi?n el Tonghui TH2848 o el Tonghui TH2830.
Aplicaci?n t?pica
Un equipo desarrolla un inversor compacto de 800 V. En el prototipo aparecen sobretensiones en el bus CC y calentamiento de la bancada de condensadores. La medici?n de impedancia ayuda a comparar tipos, detectar resonancias y definir l?mites de aceptaci?n.
- Evaluar ESR y p?rdidas con temperatura.
- Localizar resonancia serie y ESL parasitaria.
- Comparar bancos en paralelo.
- Definir pruebas de entrada y recalificaci?n.
Productos relacionados
Para laboratorio se recomienda el Tonghui TH2851. Para bancos repetitivos pueden ser adecuados el TH2848 y el TH2830.
