- 3 años de garantía
- 2,5% de descuento por pago anticipado
- Si utilizas la forma de pago anticipado mediante transferencia bancaria, se descontará automáticamente el 2,5% del importe de la compra en el momento del checkout.
- Este producto ha sido descontinuado por el fabricante
Descripción

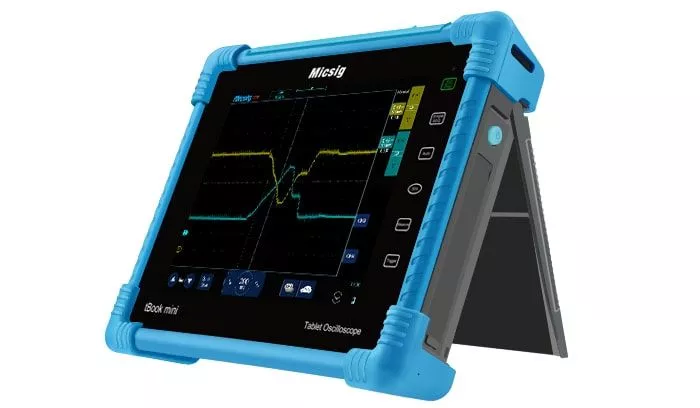

El TO1104 Plus es un osciloscopio de la serie Miscig tBook mini, una innovadora serie de osciloscopios que es la primera del mundo que se maneja exclusivamente con el tacto. Si se necesitan modelos con codificador rotatorio, está disponible la serie STO1000C/E, que es adecuada tanto como osciloscopio de sobremesa como para aplicaciones móviles gracias a las teclas analógicas adicionales. Como sistema operativo se utiliza una versión adaptada de Linux, lo que confiere a la unidad un alto grado de compatibilidad de sistemas. Combinado con el funcionamiento a pilas y las pantallas táctiles, el osciloscopio TO1104 Plus es ideal tanto para uso móvil como para utilizarlo como osciloscopio de sobremesa. El TO1104 Plus tiene una velocidad de muestreo de hasta 28 Mpts de profundidad de memoria, una velocidad de adquisición de señales de hasta 130.000 wfm/s (modo de memoria segmentada), 4 canales, 100 MHz de ancho de banda y 1 GSa/s de velocidad de muestreo. Además, tiene una pantalla LCD táctil con una resolución de 800 * 600 píxeles, que admite el funcionamiento multitáctil.
El funcionamiento táctil del Micsig TO1104 es intuitivo. Este sencillo manejo es, por supuesto, indispensable para los usuarios de teléfonos inteligentes y tabletas de hoy en día, pero para un osciloscopio es nuevo e innovador.
Gracias al sistema de disparo digital, el jitter de disparo es muy bajo y el disparo es muy preciso. Además, el osciloscopio admite disparos de bus serie y descodificación de bus.
Características
- Osciloscopio compacto de 4 canales
- Ancho de banda de 100 MHz
- velocidad de muestreo en tiempo real de 1 GS/s
- Sistema operativo Linux
- Batería reemplazable
- Profundidad de memoria de hasta 28 Mpts.
- 130.velocidad de adquisición de 000 Wfms/s
- pantalla LCD industrial de 8"/20,3 cm, resolución 800x600, pantalla táctil multipunto capacitiva.
- Interfaces: Ethernet/LAN, WiFi, USB 2.0 host y dispositivo; HDMI.
- Conexión para calibración de sonda.
- Compatible con activación y descodificación de bus: UART, I²C, SPI, CAN, LIN.
- Software para PC y aplicación móvil iOS y Android para el control remoto del osciloscopio.
- Memoria de 8 G integrada para grabación de formas de onda y vídeo.
- Batería de litio, autonomía de hasta 5 horas.
- Pantalla Compartida por wifi, USB y HDMI
Características del osciloscopio
memoria de 8 Gbytes
Memoria integrada de 8 Gbytes y sistema intuitivo de gestión de archivos.
Teclado de pantalla táctil
Teclado por software para una introducción rápida y familiar en dispositivos inteligentes.
Numerosas funciones de disparo
Descodificación de bus serie
Admite disparo y descodificación serie (I2C, SPI, RS232/UART, CAN, LIN).
Mediciones automáticas
31 mediciones automáticas para una amplia gama de requisitos de medición.
28 Mpts de profundidad de memoria
Permite ampliar un rango de la señal adquirida mediante la pantalla táctil.
Manejo con ratón
Los osciloscopios Micsig también se pueden controlar fácilmente con un ratón USB estándar.
Escalado automático
Ajusta automáticamente el desplazamiento en tiempo real según el tamaño y la frecuencia de la señal.
Especificación
| Comparación de modelos |  TO1104 |  TO1004 |  STO2202C Plus |
|---|---|---|---|
| Sistema operativo | Linux | Android | Android |
| Ancho de banda | 100 MHz | 100 MHz | 200 MHz |
| Canales | 4 | 4 | 2 |
| Profundidad de memoria | 70 Mpts | 220 Mpts | 280 Mpts |
| Velocidad de adquisición de la señal | 130.000 wfm/s | 130.000 wfm/s | 130.000 wfm/s |
| Resolución | 8 bits | 8 bits | 8 bit |
| Pantalla | lCD TFT de 8 pulgadas | lCD TFT de 10,1 pulgadas | lCD TFT de 8 pulgadas |
| Frecuencia de muestreo | 1 GSa/s | 1 GSa/s | 2 GSa/s |
| Codificador rotatorio | X | X | ✓ |
| Memoria interna | 8 GB | 32 GB | 8 GB |
| Interfaces | Wi-Fi, USB 2.0 Anfitrión, USB Tipo-C, HDMI | USB 3.0/2.0 Anfitrión y Dispositivo, Ethernet/LAN, Wifi, Salida de Disparo, Toma de Tierra | USB 2.0 Anfitrión y Dispositivo, Ethernet/LAN, Wifi |
| Seguridad | CAT I 300 Vrms (entrada de 1 MΩ) | CAT I 300 Vrms (entrada de 1 MΩ) | CAT I 300 Vrms (entrada de 1 MΩ) |
| Modos de disparo | Flanco, Pulso, Lógico, Tiempo muerto, PW, Pendiente, Flanco N y Vídeo. | Flanco, Pulso, Lógico, Tiempo de espera, PW, Pendiente, N Flanco y Vídeo. | Flanco, Pulso, Lógica, Tiempo muerto, PW, Pendiente, N Flanco y Vídeo. |
| Descodificación de bus | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Incluido) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Incluido) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Incluido) |
| Batería | batería de iones de litio de 8000 mAh | batería de iones de litio de 7500 mAh | batería de iones de litio de 7500 mAh |
