Descripción

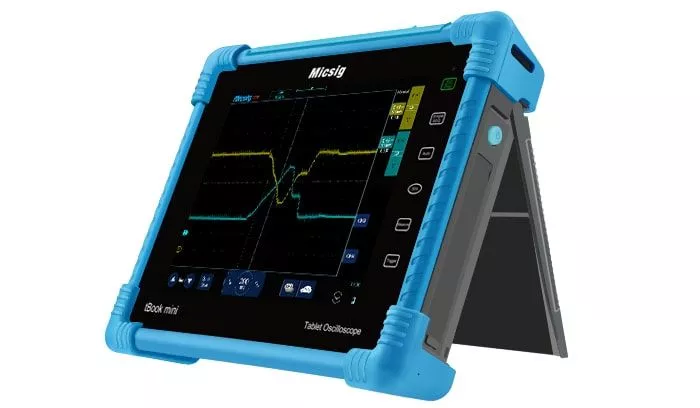

El ATO1104 es un osciloscopio de la serie Miscig tBook mini, una innovadora serie de osciloscopios que es la primera del mundo que se maneja únicamente con el tacto. La serie ATO1000 se centra en Diagnóstico en automoción. Además de la descodificación del bus serie, el ATO también ofrece varias funciones de diagnóstico del automóvil, como pruebas de carga y del circuito de arranque, pruebas de presión, como la compresión de los cilindros y la presión del combustible.
Si se necesitan modelos con codificador rotatorio, está disponible la serie STO1000C/E, que es adecuada tanto como osciloscopio de sobremesa como para aplicaciones móviles gracias a las teclas analógicas adicionales. Como sistema operativo se utiliza una versión adaptada de Linux, lo que confiere a la unidad un alto grado de compatibilidad con el sistema. En combinación con el funcionamiento a pilas y las pantallas táctiles, el osciloscopio ATO1104 es ideal tanto para uso móvil como para utilizarlo como osciloscopio de sobremesa. El ATO1104 tiene una velocidad de muestreo de hasta 28 Mpts de profundidad de memoria, una velocidad de adquisición de señales de hasta 130.000 wfm/s (modo de memoria segmentada), 4 canales, 100 MHz de ancho de banda y 1 GSa/s de velocidad de muestreo. Además, tiene una pantalla LCD táctil con una resolución de 800 * 600 píxeles, que admite el funcionamiento multitáctil. La aplicación del osciloscopio (IOS y Android) permite controlarlo a distancia mediante WIFI. Además, el osciloscopio dispone de una interfaz USB y Ethernet.
El funcionamiento táctil del Micsig ATO1104 es intuitivo. Este sencillo manejo es, por supuesto, indispensable para los usuarios de smartphones y tablets de hoy en día, pero es nuevo e innovador para un osciloscopio. Gracias al sistema de disparo digital, el jitter de disparo es muy bajo y el disparo es muy preciso. Además, el osciloscopio admite disparos de bus serie y descodificación de bus.
Características
- Software de diagnóstico del automóvil integrado
- Osciloscopio compacto de 4 canales
- Ancho de banda de 100 MHz
- velocidad de muestreo en tiempo real de 1 GS/s
- Sistema operativo Linux
- Batería reemplazable
- Profundidad de memoria de hasta 28 Mpts.
- 130.velocidad de adquisición de 000 Wfms/s
- pantalla LCD industrial de 8"/20,3 cm, resolución 800x600, pantalla táctil multipunto capacitiva.
- Interfaces: Ethernet/LAN, WiFi, USB 2.0 host y dispositivo; HDMI.
- Conexión para calibración de sonda.
- Compatible con activación y descodificación de bus: UART, I²C, SPI, CAN, LIN.
- Software para PC, aplicación móvil iOS y Android para el control remoto del osciloscopio.
- Memoria de 8 G integrada para grabación de formas de onda y vídeo.
- Batería de litio, autonomía de hasta 5 horas.
- Pantalla compartida mediante wifi, USB y HDMI
Ejemplos de diagnóstico en automoción
Prueba de encendido primario
Diagnóstico de encendido primario y secundario
Pruebas especiales
Diagnóstico de ABS, lambda, golpeteo, sensor de combustible, etc.
Pruebas de red
Con prueba de red para CAN, LIN, Flexray y K-line.
Diagnóstico de la transmisión
Ejemplos de aplicaciones de automoción
Características del osciloscopio
memoria de 8 Gbytes
Memoria integrada de 8 Gbytes y sistema intuitivo de gestión de archivos.
Teclado de pantalla táctil
Teclado por software para una introducción rápida y familiar en dispositivos inteligentes.
Numerosas funciones de disparo
Descodificación de bus serie
Admite disparo y descodificación serie (I2C, SPI, RS232/UART, CAN, LIN).
Mediciones automáticas
31 mediciones automáticas para una amplia gama de requisitos de medición.
28 Mpts de profundidad de memoria
Permite ampliar un rango de la señal adquirida mediante la pantalla táctil.
Manejo con ratón
Los osciloscopios Micsig también se pueden controlar fácilmente con un ratón USB estándar.
Escalado automático
Ajusta automáticamente el desplazamiento en tiempo real según el tamaño y la frecuencia de la señal.
Especificación
Modelo de osciloscopio | SATO1004 | ATO1104 | STO1104C Plus |
---|---|---|---|
Diagnóstico en automoción | Circuito de carga, circuito de arranque, sensor, actuador, prueba de encendido, prueba de comunicación (incl. CAN, LIN, FlexRay, K, etc.), prueba de presión (presión de cilindros, presión de admisión y escape, presión de combustible, etc.) | Circuito de carga, circuito de arranque, sensor, actuador, prueba de encendido, prueba de comunicación (incl. CAN, LIN, FlexRay, K, etc.), prueba de presión (presión de los cilindros, presión de los gases de admisión y escape, presión del combustible, etc.) | Ninguno |
Sistema operativo | Android | Linux | Android |
Ancho de banda | 100 MHz | 100 MHz | 100 MHz |
Canales | 4 | 4 | 4 |
Profundidad de memoria | 70 Mpts | 28 Mpts | 28 Mpts |
Velocidad de adquisición de la señal | 130.000 wfm/s | 130.000 wfm/s | 80.000 wfm/s |
Resolución | 8 bits | 8 bits | 8 bit |
Pantalla | lCD TFT de 8 pulgadas | lCD TFT de 8 pulgadas | lCD TFT de 8 pulgadas |
Frecuencia de muestreo | 1 GSa/s | 1 GSa/s | 1 GSa/s |
Codificador rotatorio | ✓ | X | ✓ |
Memoria interna | 32 GB | 8 GB | 8 GB |
Interfaces | Wi-Fi, USB 3.0/2.0 Anfitrión, USB Tipo-C, HDMI, Salida de disparo, Toma de tierra | Anfitrión y dispositivo USB 2.0, Ethernet/LAN, Wifi | USB 2.0 Anfitrión y Dispositivo, Ethernet/LAN, Wifi |
Seguridad | CAT I 300 Vrms (entrada de 1 MΩ) | CAT I 300 Vrms (entrada 1-MΩ) | CAT I 300 Vrms (entrada de 1 MΩ) |
Modos de disparo | Flanco, Pulso, Lógico, Tiempo muerto, PW, Pendiente, Flanco N y Vídeo. | Flanco, Pulso, Lógico, Tiempo de espera, PW, Pendiente, N Flanco y Vídeo. | Flanco, Pulso, Lógica, Tiempo muerto, PW, Pendiente, N Flanco y Vídeo. |
Descodificación de bus | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Incluido) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Incluido) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Incluido) |
Batería | batería de iones de litio de 7500 mAh | 7500 mAh Batería de iones de litio | batería de iones de litio de 7500 mAh |
