Configuración del producto
Descripción
La sonda aislada de fibra óptica SigOFIT MOIP350P (MOIP03P) permite medir tensiones pequeñas y grandes con un ancho de banda de 300 MHz y un modo común de hasta 60 kVpk. Por ejemplo, una señal de puerta en un FET o IGBT de lado alto puede medirse a 600 V o incluso a 1200 V.

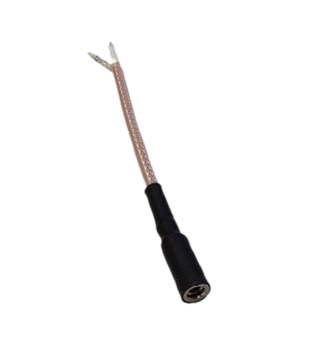

Con la exclusiva tecnología de aislamiento óptico SigOFIT™ de Micsig, la sonda SigOFIT se alimenta con un láser y proporciona una CMRR y una tensión de aislamiento extremadamente altas, a diferencia de las sondas diferenciales convencionales que sólo pueden probar señales de alta tensión.a diferencia de las sondas diferenciales convencionales que sólo pueden probar señales de alta tensión, la sonda SigOFIT puede utilizarse con diferentes picos de atenuación para probar señales diferenciales con rangos de tensión de ±1,25 V a ±6250 V, consiguiendo un rango de medición completo y una relación señal/ruido muy alta. Los dispositivos semiconductores de tercera generación, como el SiC y el GaN, pueden conmutar altas tensiones en unos pocos nanosegundos, que contienen armónicos de muy alta energía y alta frecuencia. Con el uso de puntas coaxiales de atenuación de alta calidad y conectores MCX y MMCX estándar del sector, las sondas SigOFIT suprimen perfectamente las oscilaciones causadas por el ruido de modo común de alta frecuencia. La calibración automática se completa en menos de 1 segundo y garantiza una salida de señal precisa en tiempo real.
Además, la sonda MOIP350P tiene una impedancia de entrada muy baja de < 3 pF, una relación de rechazo de modo común muy alta de hasta 118 dB y una ganancia de CC muy precisa del 1 %.
Características
- Compatible con todos los osciloscopios BNC
- Puntas de atenuación intercambiables
- Función de ganancia 0dB/20db para medir señales pequeñas
- Ancho de banda de hasta 350 MHz
- 180 dB CMRR en CC
- más de 118 dB CMRR a 350 MHz
- rango de tensión en modo común de 60 kVpk
- Rango de tensión de entrada diferencial de hasta ±6250V
- precisión de ganancia de CC del 1
- Autocero en menos de 1 segundo
Campos de aplicación
- Diseño de accionamientos de motores y convertidores de potencia
- Diseño de dispositivos de GaN, SiC, medio puente/puente completo
- Diseño de inversores, SAI y fuentes de alimentación conmutadas
- Pruebas de seguridad para tensiones y anchos de banda elevados
- Evaluación de dispositivos de potencia
- Mediciones de derivación de corriente
- Resolución de problemas de EMI y ESD
- Mediciones de flotación
Para más información
CMRR
La sonda SigOFIT tiene una elevada relación de rechazo en modo común (CMRR) de hasta 128dB a 100MHz y más de 108dB a 1GHz.
Apta para GaN
Las sondas SigOFIT de Micsig se han desarrollado específicamente para GaN y aplicaciones similares. Para cumplir los elevados requisitos, los cables de medición son cortos y la capacitancia de entrada es inferior a 3pF de capacitancia de entrada.
Gran precisión
La sonda SigOFIT tiene excelentes características de amplitud-frecuencia y la precisión de la ganancia de CC es mejor que el 1 %. El ruido de fondo máximo dentro del rango es <450μVrms, y la deriva del cero es inferior a 500 μV tras el calentamiento.
Para semiconductores de tercera generación
Los dispositivos de SiC y GaN pueden conmutar altas tensiones en unos pocos nanosegundos y la señal puede presentar armónicos de alta energía y alta frecuencia.
Especificación
| Comparación de modelos | MOIP100P | MOIP200P | MOIP350P | MOIP500P | MOIP800P | MOIP1000P |
|---|---|---|---|---|---|---|
| Ancho de banda | 100 MHz | 200 MHz | 350 MHz | 500 MHz | 800 MHz | 1GHz |
| Tiempo de subida | ≤3,5 ns | ≤1,75 ns | ≤1ns | ≤700 HP | ≤438ps | ≤350 HP |
| Impedancia de entrada SMA | 1MΩ; || 10pF | 1MΩ; || 10pF | 1MΩ; | 10pF | 1MΩ; | 10pF | 1MΩ; | 10pF | 1MΩ; | 10pF |
| Tensión de salida | ±1,25V | ±1,25V | ±0,5V | ±0,5V | ±0,5V | ±0,5V |
| Rangos de tensión diferencial | 20X : ±25V 50X: ±62,5V 200X: ±250 V1000X: ±1250V 2000X: ±2500V 5000X: ±6250V | 20X : ±25V 50X: ±62,5V 200X: ±250 V1000X: ±1250V 2000X: ±2500V 5000X: ±6250V | 20X: ±25V 50X: ±62,5V 200X: ±250V 1000X: ±1250V 2000X: ±2500V 5000X: ±6250V | 20X : ±10V 50X: ±25V 100X: ±50V2000X: ±1000V 5000X: ±2500V 10000X: ±5000V | 20X: ±10V 50X: ±25V 1000X: ±500V 2000X: ±1000V 5000X: ±2500V 10000X: ±5000V | 20X: ±10V 50X: ±25V 1000X: ±500V 2000X: ±1000V 5000X: ±2500V 10000X: ±5000V |
| Ruido | <450μVrms | <450μVrms | <450μVrms | <450μVrms | <450μVrms | <450μVrms |
| Retardo de propagación | 15,42 ns (2 m de longitud de cable) | 15,42 ns (2 m de longitud de cable) | 15,42 ns (2 m de longitud de cable) | 15,42 ns (2 m de longitud de cable) | 15,42 ns (2 m de longitud de cable) | 15,42 ns (2 m de longitud de cable) |
| Fuente de alimentación | USB tipo-C, CC: 12 V | USB Tipo-C, CC: 12 V | USB tipo-C, CC: 12 V | USB tipo-C, CC: 12 V | USB tipo-C, CC: 12 V | USB tipo-C, CC: 12 V |
| Precisión de amplificación de CC | 1 % | 1 % | 1 % | 1 % | 1 % | 1 % |
| Rango de tensión en modo común | 60kVpk | 60kVpk | 60kVpk | 60kVpk | 60kVpk | 60kVpk |
| Longitud del cable | 2 M (estándar) (personalizable) | 2 M (estándar) (personalizable) | 2 M (estándar) (personalizable) | 2 M (h.) (personalizable) | 2 M (h.) (personalizable) | 2 M (hrs.) (personalizable) |
Atenuadores de especificación
| Punta de sonda | Atenuación | Rango de tensión diferencial (MOIP100P/200P/350P) | Rango de tensión diferencial (MOIP500P) | Rango de tensión diferencial (800P/1000P) | Impedancia de entrada |
|---|---|---|---|---|---|
| OP20 | 2X/20X | ±2,5V / ±25V | ±1V / ±10V | ±1V / ±10V | 4,47 MΩ / 4 pF |
| OP50 | 5X/50X | ±6,25V / ±62,5V | ±2,5 V / ±25 V | ±2,5 V / ±25 V | 4,19 MΩ / 2 pF |
| OP100 | 10X/100X | - | ±5V / ±50V | - | 4,10 MΩ / 2 pF |
| OP200 | 20X/200X | ±25V / ±250V | - | - | 9,03 MΩ / 2 pF |
| OP1000 | 100X/1000X | ±125V / ±1250V | - | ± 50V / ± 500V | 20,94 MΩ / 1 pF |
| OP2000 | 200X/2000X | ±250V/ ±2500V | ± 100V / ± 1000V | ± 100V / ± 1000V | 20,52 MΩ / 1 pF |
| OP5000 | 500X/5000X | ±625V / ±6250V | ± 250V / ± 2500V | ± 250V / ± 2500V | 40,82 MΩ / 2,4 pF | 40,92 MΩ / 1 pF |
| OP10000 | 1000X/10000X | N.A. | ± 500V / ± 5000V | ± 500V / ± 5000V | 40,82 MΩ / 2,4 pF |
Puntas de sonda
Accesorios
