Descripción

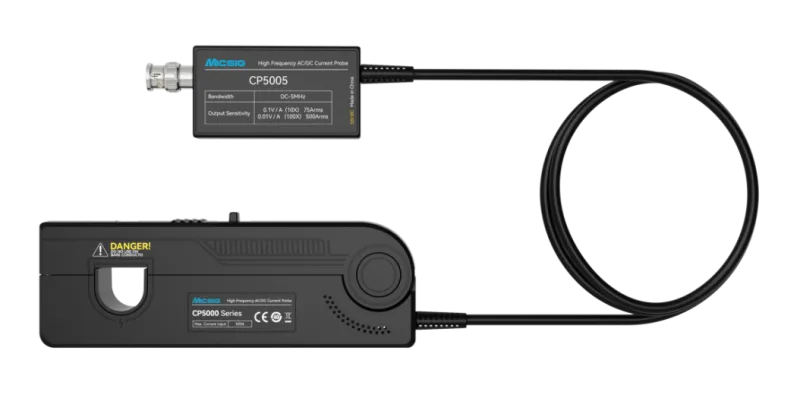

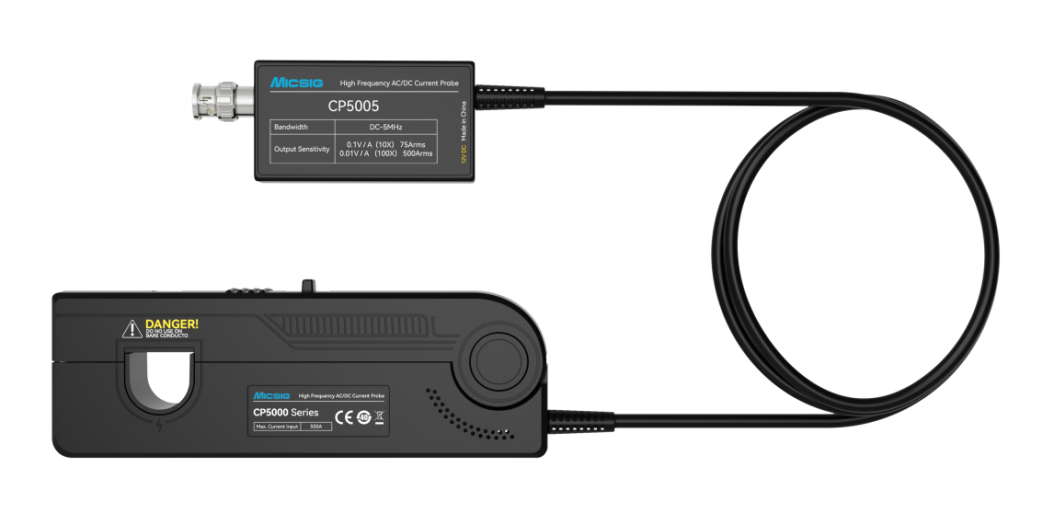

El Micsig CP5005 mide corrientes de hasta 500 A<sub>R</sub> (750 A<sub>Pk</sub>) sin interrumpir el circuito. Es el modelo más potente de la serie CP y está diseñado para accionamientos de motores en vehículos eléctricos, inversores y fuentes de alimentación industriales.
Una abrazadera de 20 mm sujeta firmemente las barras colectoras y los conductores de fase. Dos rangos de corriente (75 A y 500 A) permiten analizar señales débiles y picos de corriente elevados con la misma sonda. La salida es un conector BNC estándar, lo que hace que el CP5005 sea compatible con su osciloscopio actual.
Características
- Potencia de entrada máxima de 500 Arms / 750 Apk: La mayor corriente nominal de la serie Micsig CP.
- Apertura de mordaza de 20 mm: Medición con la abrazadera alrededor de las barras colectoras y los conductores de fase.
- Dos rangos de corriente: rango de 75 A (1 V/10 A, 10X) y rango de 500 A (1 V/100 A, 100X).
- Ancho de banda de 5 MHz: Tiempo de subida ≤70 ns para operaciones de conmutación.
- Precisión de ±1%: Especificada para corriente continua y 45–66 Hz.
- Nivel de ruido bajo: <2,2 mArms en el rango de 75 A. Corriente mínima medible: 10 mA.
- Desmagnetización y puesta a cero automática con solo pulsar un botón: la sonda se pone a cero con una sola pulsación de un botón antes de cada medición.
- Indicador de sobrecarga y alarma de sobrecorriente: Avisa cuando la entrada supera el rango de medición de la sonda.
- Salida BNC estándar: Micsig especifica compatibilidad con osciloscopios de todas las marcas.
Especificación
| Modelo | CP5005 | CP3008 | CP3005 | CP1510 |
|---|---|---|---|---|
| ancho de banda | 5 MHz | CC-8 MHz | CC-5MHz | CC-10MHz |
| Movilidad ascendente | ≤70 ns | ≤ 53 ns | ≤ 70 ns | ≤ 46 ns |
| Rango de medición | 75 brazos (75 A) | 50 brazos (50 A) 300 brazos (300 A) | 50 brazos (50 A) 300 brazos (300 A) | 30 brazos (30 A) 150 brazos (150 A) |
| Corriente de entrada máxima | 500 Armas / 750 Apk | 300 Armas, 500 Apk | 300 Armas, 500 Apk | 150 Armas, 300 Apk |
| Precisión (corriente continua máxima en CC y 45-66 Hz) | ±1% ±10mA (75A), ±1% ±100mA (500A) | ±1% ±10mA (50A) ±1% ±100mA (300A) | ±1% ±10mA (50A) ±1% ±100mA (300A) | ±1% ±10mA (30A) ±1% ±100mA (150A) |
| Corriente medible más baja | 10 mA (75 A) | 10 mA (50 A) 100 mA (300 A) | 10 mA (50 A) 100 mA (300 A) | 10 mA (30 A) 100 mA (150 A) |
| Ruido | <2,2 mArms (75 A) | <1,5 mArms (50 A) <12 mArms (300 A) | <1,5 mArms (50 A) <12 mArms (300 A) | <1,5 mArms (30 A) <10 mArms (150 A) |
| Sensibilidad de salida | 1V / 10A (75A, 10X) | 1V / 10A (50A, 10X) 1 V / 100 A (300 A, 100x) | 1V / 10A (50A, 10X) 1 V / 100 A (300 A, 100x) | 1 V / 10 A (30 A, 10x) ) 1 V / 100 A (150 A, 100x) |
| Diámetro máximo del conductor | 20 mm | 20 mm | 20 mm | 20 mm |
| fuente de alimentación | Corriente continua de 12 V | Corriente continua de 12 V | Corriente continua de 12 V | Corriente continua de 12 V |
| interfaz | BNC estándar | BNC estándar | BNC estándar | BNC estándar |
