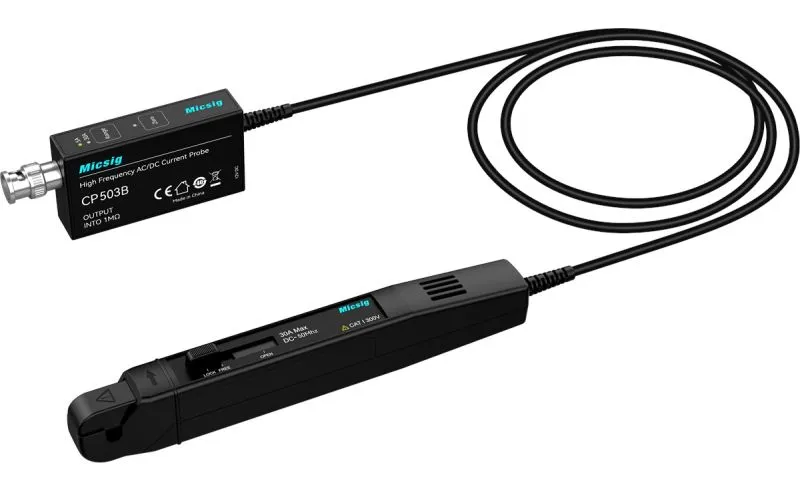

La sonda de medición de corriente CP503B tiene un rango de medición de corriente de 6A/30A y un ancho de banda de 50 MHz.
¡Precios graduados bajo petición!
699,00 € Neto
831,81 € IVA incl.
País de entrega
Tipo de cliente
Währung
En stock, tiempo de entrega: 1-3 días
Modelo
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantía de 1 año
- 2,5% de descuento por pago anticipado
- Si utilizas la forma de pago anticipado mediante transferencia bancaria, se descontará automáticamente el 2,5% del importe de la compra en el momento del checkout.
Envío gratis
Descripción
Esta sonda tiene un conector BNC estándar y se puede conectar a cualquier osciloscopio común.
La sonda de corriente Micsig CP503B cuenta con dos rangos de medición de corriente (6 A/30 A) y un ancho de banda de 50 MHz. Además, ofrece una precisión del 1 %, un indicador de sobrecarga y permite realizar mediciones de baja corriente.
Características
- Desmagnetización y sincronización automática del punto cero completadas.
- Admite calibración manual y automática del punto cero.
- Adaptador de corriente USB estándar
- Indicador de sobrecarga con luz intermitente
Adecuado para...
- Electrónica en vehículos eléctricos
- Diseño de fuentes de alimentación conmutadas
- Experimento en el campo del desarrollo electrónico
- Diseño de dispositivos semiconductores
- Plano de aviónica
- Diseño de inversores/transformadores
- Diseño de balastos electrónicos
- Diseño de control industrial y electrónica de consumo
- Diseño de accionamientos de motores
- Desarrollo de electrónica de potencia y accionamiento eléctrico
Especificación
| Modelo |  CP503B | CP1003B |  CP1503B |
|---|---|---|---|
| ancho de banda | 50 MHz | 100 MHz | 150 MHz |
| Movilidad ascendente | ≤7ns | ≤3,5 ns | ≤ 2,67 ns |
| Corriente de entrada máxima | 30 Armas, 50 Apk | 30 Armas, 50 Apk | 50 APK, 30 armas |
| alcanzar | 5 brazos (5A) 30 brazos (30A) | 5 brazos (5A) 30 brazos (30A) | 5 brazos (5A) 30 brazos (30 A) |
| exactitud (Corriente continua máxima a Corriente continua y 45-66 Hz) | ±1% ±1mA (5A) ±1% ±10mA (30A) | ±1% ±1mA (5A) ±1% ±10mA (30A) | ±1% ±1mA (5A) ±1% ±10mA (30A) |
| Corriente medible más baja | 1 mA (5 A) 10 mA (30 A) | 1 mA (5 A) 10 mA (30 A) | 1 mA (5 A) 10 mA (30 A) |
| Ruido (límite de 20 MHz) | <4mApp (5A) <30mApp (30A) | <4mApp (5A) <30mApp (30A) | ≤ 400 μArms (5A) ≤ 120 μArms (30 A) |
| Sensibilidad de salida | 1V / 1A (5A, 1X) 1V / 10A (30A, 10X) | 1V / 1A (5A, 1X) 1 V / 10 A (30 A, 10x) | 1V / 1A (5A, 1X) 1V / 10A (30A, 10X) |
| fuente de alimentación | Corriente continua de 12 V | Corriente continua de 12 V | Corriente continua de 12 V |
| Diámetro máximo del conductor | 5 mm | 5 mm | 5 mm |
| Longitud del cable | 1 metro | 1 metro | 1,5 m |
| interfaz | Interfaz BNC estándar | Interfaz BNC estándar | Interfaz BNC estándar |
