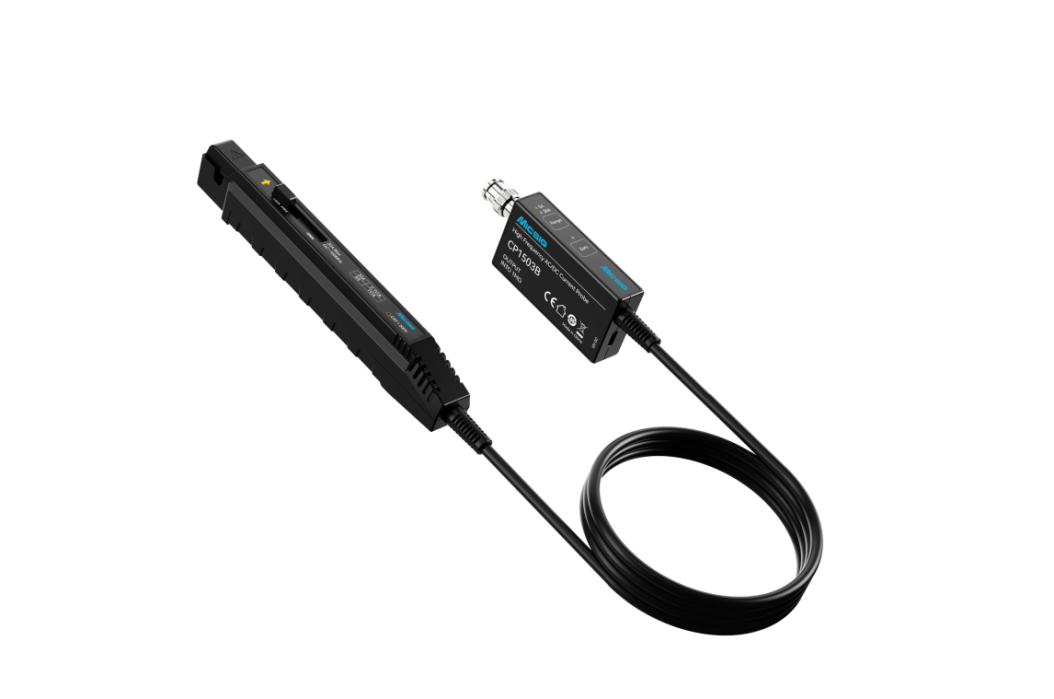

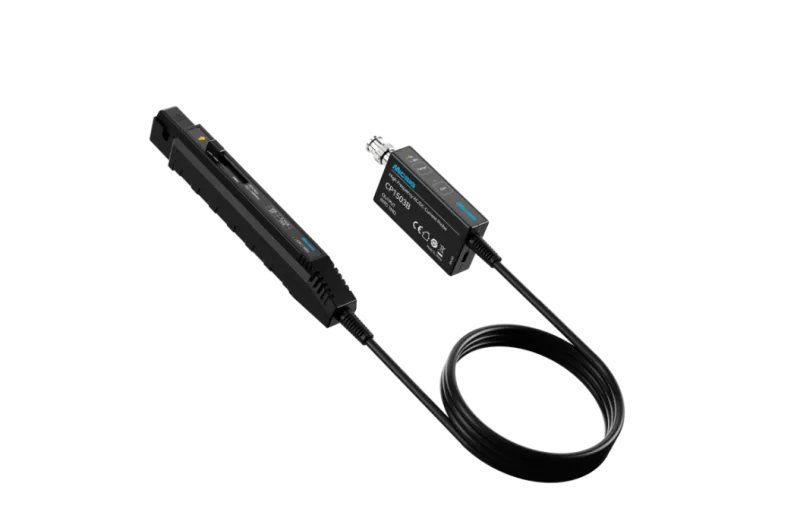

Micsig Sonda de corriente CA/CC CP1503B

Características

• Ancho de banda de CC a 150 MHz: El mayor ancho de banda de la familia de baja corriente de la serie CP.
• Tiempo de subida ≤2,67 ns: Para flancos de corriente rápidos y transitorios.
• Dos rangos de corriente: rango de 5 A (1 V/1 A, 1X) y rango de 30 A (1 V/10 A, 10X).
• Entrada máxima: 30 brazos / 50 Apk. Entrada continua hasta 30 brazos, con valores pico hasta 50 Apk.
• Resolución de 1 mA: Corriente mínima medible de 1 mA en el rango de 5 A.
• Precisión de corriente continua de ±1%: Para mediciones fiables de corriente continua y estática.
• Nivel de ruido bajo: ≤400 μArms en el rango de 5 A y ≤120 μArms en el rango de 30 A.
• Apertura de mordaza de 5 mm: Sujeta conductores pequeños.
• Desmagnetización/puesta a cero automática y alarma de sobrecorriente: Puesta a cero con solo pulsar un botón y aviso cuando se supera el rango de entrada.
• Salida BNC estándar: Micsig especifica compatibilidad con osciloscopios de todas las marcas.

Por qué deberías elegir esto

• Conmutación rápida con una gran banda prohibida: un ancho de banda de 150 MHz y un tiempo de subida de ≤2,67 ns permiten capturar los rápidos flancos de corriente típicos de los diseños de GaN y SiC.
• Detección clara de corrientes pequeñas : Gracias a una resolución de 1 mA y un bajo nivel de ruido, incluso las señales débiles, como las corrientes de excitación de la puerta, se hacen visibles en el osciloscopio.
• Transitorios rápidos y corriente estática en una sola sonda: la misma sonda indica las operaciones de conmutación y la corriente de excitación de puerta en estado estacionario, ya que mide desde CC hacia arriba.
• Sin derivación en la trayectoria de la corriente: El diseño del terminal mide sin insertar una resistencia en el circuito.
• Funciona con su osciloscopio actual: la salida BNC se conecta directamente a las entradas estándar del osciloscopio.
• Compatible con el CP5005 para una cadena de corriente completa: junto con el CP5005 de 500 A y un osciloscopio Micsig de alta resolución, puede cubrir corrientes desde 1 mA hasta 500 ARM.

Más adecuado para

• Análisis de la corriente de excitación de puerta: Detección de transitorios rápidos de corriente de excitación de puerta con un ancho de banda de 150 MHz. La resolución de 1 mA también cubre las corrientes de excitación de puerta estáticas.
• Pruebas de doble pulso en dispositivos SiC y GaN: La corriente de excitación de la puerta se mide con el CP1503B, mientras que la corriente del dispositivo se mide con el CP5005. La tensión y la corriente se miden simultáneamente mediante una sonda de tensión y un osciloscopio de 12 bits de la serie Micsig MHO6 para determinar las pérdidas de conmutación.
• Fuentes de alimentación conmutadas: Medición de la corriente de irrupción y de la corriente de rizado de alta frecuencia durante el desarrollo de fuentes de alimentación conmutadas.
• Investigación y desarrollo de productos electrónicos de consumo: Durante el desarrollo del producto, supervise la corriente de irrupción y la ondulación de alta frecuencia. Añada un CP5005 si las corrientes de la etapa de potencia superan el rango del CP1503B.
