La sonda con aislamiento óptico SigOFIT MOIP1000P (MOIP10P) se puede utilizar para medir voltajes de conmutación rápidos a 1 GHz.
¡Precios graduados bajo petición!
16.999,00 € Neto
20.228,81 € IVA incl.
País de entrega
Tipo de cliente
Währung
Plazo de entrega: 1 semana
Modelo
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2,5% de descuento por pago anticipado
- Si utilizas la forma de pago anticipado mediante transferencia bancaria, se descontará automáticamente el 2,5% del importe de la compra en el momento del checkout.
Envío gratis
Unidad de demostración disponible: ¿Le gustaría probar el dispositivo? Consúltenos; le ofrecemos la posibilidad de probarlo durante un máximo de dos semanas.
Configuración del producto
Personaliza tu producto!
Haz clic en una categoría a continuación para ver las opciones disponibles.
Descripción
La sonda aislada de fibra óptica SigOFIT MOIP1000P (MOIP10P) permite la medición de voltajes bajos y altos con un ancho de banda de 1 GHz y un nivel de modo común de hasta 85 kVpk.Gracias a la exclusiva tecnología de aislamiento óptico SigOFIT™ de Micsig, la sonda SigOFIT funciona con láser y, a diferencia de las sondas convencionales que solo pueden medir señales de alto voltaje, ofrece una relación de rechazo de modo común (CMRR) y voltajes de aislamiento extremadamente altos. La sonda SigOFIT se puede utilizar con diversas puntas de atenuación para realizar mediciones diferenciales en rangos de voltaje de ±0,01 V a ±20 kV, logrando así un rango de medición completo con una relación señal-ruido muy alta. Los dispositivos semiconductores de tercera generación, como SiC y GaN, pueden conmutar altos voltajes en nanosegundos, los cuales contienen armónicos de alta energía y alta frecuencia. Mediante el uso de puntas de atenuación coaxiales de alta calidad y conectores MCX y MMCX estándar de la industria, las sondas SigOFIT suprimen perfectamente las vibraciones causadas por el ruido de modo común de alta frecuencia.
A diferencia de las sondas de la generación anterior, la serie SigOFIT Gen 3 permite realizar mediciones sin calibración y no requiere ajuste automático del punto cero. Esto reduce el tiempo de configuración y permite a los ingenieros comenzar las mediciones de inmediato, manteniendo una excelente precisión y estabilidad a largo plazo.
Además, la sonda MOIP1000P tiene una impedancia de entrada muy baja de < 3 pF, una relación de rechazo de modo común muy alta (CC: 180 dB, 1 GHz: 108 dB) y una ganancia de CC muy precisa del 1 %.
Características
- Compatible con todos los osciloscopios BNC.
- Ancho de banda de hasta 1 GHz
- Relación de rechazo en modo común de 180 dB en CC
- Relación de rechazo en modo común superior a 108 dB a 1 GHz
- Rango de tensión de modo común de 85 kVspk
- Rango de tensión de entrada diferencial de hasta ±20 kV
- Precisión de ganancia de CC del 1%
- Estabilidad de temperatura mejorada
- Mediciones sin calibración
- No se requiere puesta a cero automática
- Sin deriva de temperatura
- El funcionamiento mediante láser permite realizar pruebas de alta precisión sin interrupciones.
- Longitud de la fibra: 2 m (posibilidad de ajustar la longitud de la fibra).
- Compatible con varios atenuadores, admite mediciones de ±0,01 V a
±20 kV (señales diferenciales; el rango de voltaje de medición es ajustable).
Áreas de aplicación
- Diseño de accionamientos de motores y convertidores de potencia.
- Diseño de componentes de puente medio/completo de GaN y SiC
- Diseño de inversores, sistemas UPS y fuentes de alimentación conmutadas.
- Pruebas de seguridad para altos voltajes y anchos de banda elevados.
- Evaluación de la electrónica de potencia
- Mediciones de derivación de corriente
- Solución de problemas de interferencia electromagnética (EMI) y descarga electrostática (ESD)
- Medidas flotantes
Más información
_1920x1920.webp)
CMRR
La sonda SigOFIT tiene una alta relación de rechazo en modo común (CMRR) de hasta 108 dB a 1 GHz.
GaN adecuado
Las sondas Micsig SigOFIT se desarrollaron específicamente para aplicaciones de GaN y similares. Para satisfacer las altas exigencias, los cables de medición son cortos y la capacitancia de entrada es inferior a 3 pF.
Alta precisión
La sonda SigOFIT se caracteriza por unas excelentes características de amplitud-frecuencia, y la precisión de la ganancia de CC es inferior al 1 %. El nivel máximo de ruido dentro del rango de medición es <0,3 mVrms, y la deriva del punto cero es inferior al 0,1 %.

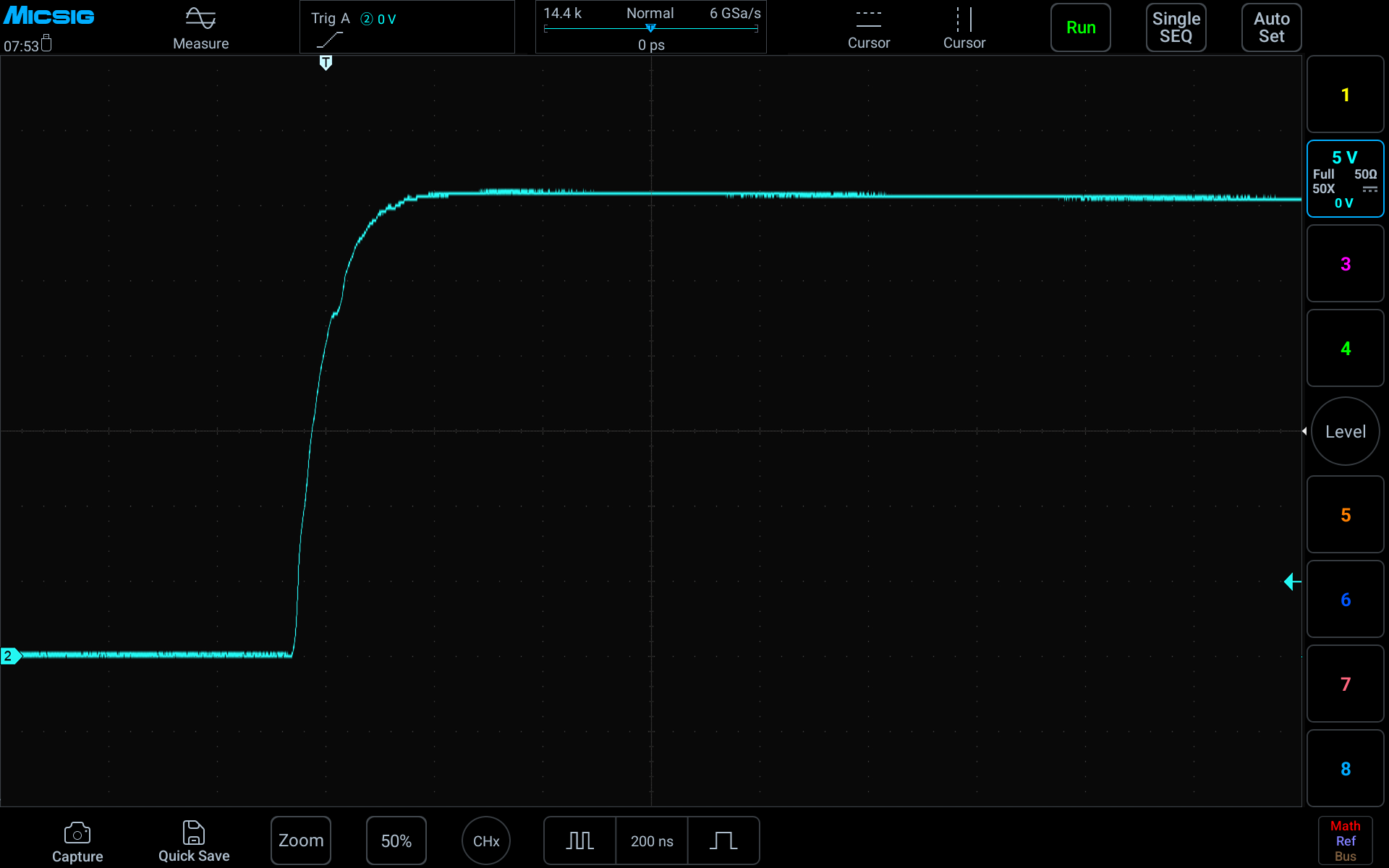

Para semiconductores de tercera generación
Los dispositivos de SiC y GaN pueden conmutar altos voltajes en pocos nanosegundos, y la señal puede contener armónicos de alta energía y alta frecuencia.
Especificación
| Comparación de modelos | MOIP200P | MOIP350P | MOIP500P | MOIP1000P |
|---|---|---|---|---|
| ancho de banda | 200 MHz | 350 MHz | 500 MHz | 1 GHz |
| Movilidad ascendente | ≤1,5 ns | ≤1ns | ≤800 hp | ≤450 hp |
| impedancia de entrada SMA | 1 MΩ; || 10 pF | 1 MΩ; || 10 pF | 1 MΩ; || 10 pF | 1 MΩ; || 10 pF |
| Voltaje de salida | ±1,25 V | ±0,5 V | ±0,5 V | ±0,5 V |
| Rangos de voltaje diferencial | 20X: ±10V 50X: ±25V 100x: ±50 V1000x: ±500 V 2000X: ±1000V 5000X: ±2500V | 20X: ±10V 50X: ±25V 100x: ±50 V 1000x: ±500 V 2000X: ±1000V 5000X: ±2500V | 20X: ±10V 50X: ±25V 100x: ±50 V1000x: ±500 V 2000X: ±1000V 5000X: ±2500V 10000X: ±5000V | 20X: ±10V 50X: ±25V 1000x: ±500 V 2000X: ±1000V 5000X: ±2500V 10000X: ±5000V |
| Ruido | <0,3 mVrms | <0,3 mVrms | <0,3 mVrms | <0,3 mVrms |
| Retraso de propagación | 15,42 ns (longitud del cable: 2 m) | 15,42 ns (longitud del cable: 2 m) | 15,42 ns (longitud del cable: 2 m) | 15,42 ns (longitud del cable: 2 m) |
| fuente de alimentación | USB Tipo-C, corriente continua: 12 V | USB Tipo-C, corriente continua: 12 V | USB Tipo-C, corriente continua: 12 V | USB Tipo-C, corriente continua: 12 V |
| Precisión de la amplificación de CC | 1% | 1% | 1% | 1% |
| Rango de voltaje de modo común | 85 kVpk | 85 kVpk | 85 kVpk | 85 kVpk |
| Longitud del cable | 2 M (Estándar) (personalizable) | 2 M (Estándar) (personalizable) | 2 M (Estándar) (personalizable) | 2 M (Estándar) (personalizable) |
Amortiguador de especificación
| punta de la sonda | mojadura | Rango de voltaje diferencial (MOIP200P/350P/500P/1000P) | impedancia de entrada |
|---|---|---|---|
| OP20 | 2X/20X | ±1 V / ±10 V | 4,47 MΩ || ≤ 4 pF |
| OP50 | 5x/50x | ±2,5 V / ±25 V | 4,19 MΩ || ≤ 2 pF |
| OP100 | 10x/100x | ±5 V / ±50 V | 4,10 MΩ || ≤ 2 pF |
| OP1000 | 100x/1000x | ±50 V / ±500 V | 20,94 MΩ || ≤ 1 pF |
| OP2000 | 200X/2000X | ± 100 V / ± 1000 V | 20,52 MΩ || ≤ 1 pF |
| OP5000 | 500X/5000X | ± 250 V / ± 2500 V | 40,82 MΩ || ≤1 pF |
| OP10000 | 1000X/10000X | ± 500 V / ± 5000 V | 40,82 MΩ || ≤ 1 pF |
| OP20000 | 2000X/20000X | ±1000 V / ±10000 V | 120 MΩ / 2 pF |
| OP30000 | 3000X/30000X | ±1500 V / ±15000 V | 180 MΩ / 1 pF |
| OP40000 | 4000X/40000X | ±2000 V / ±20000 V | 240 MΩ / 1 pF |
| OP5000-RF | 500X/5000X | ±250 V / ±2500 V |
