Descripción
El software de programación flash PROG-HL-CFZ (PROGCFZ) de PEmicro para los microcontroladores ColdFire V2/3/4 de Freescale te permite reprogramar o reescribir dispositivos flash externos de muchos fabricantes de dispositivos a través de una de las interfaces de depuración de hardware compatibles Cyclone y Multilink de PEmicro. El programador se comunica con el modo de depuración en segundo plano del procesador mediante una interfaz de hardware compatible que conecta el puerto paralelo o USB de un PC a un conector BDM de 26 patillas del sistema de destino.
Además de la interfaz gráfica de usuario, el software de programación también incluye una versión de línea de comandos del software de programación CPROGCFZ para la programación basada en secuencias de comandos. Juntos, son ideales para el desarrollo y la programación de líneas de producción in situ o para actualizaciones de firmware.
Funciones de programación

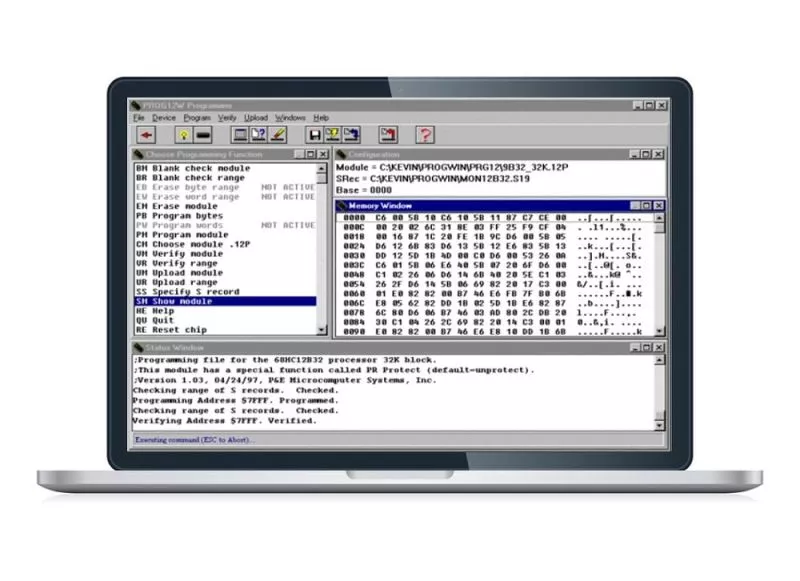

El software PROG-HL-CFZ se suministra con una biblioteca completa de algoritmos de programación compatibles de y admite la programación flash interna y externa (SPI). Los comandos de programación interactivos se muestran en la ilustración de la derecha.
Los comandos de programación incluyen:
- Programar
- Verificar
- Verificación en blanco
- Cargar
- Mostrar
- Borrar
Procedimiento de licencia
La licencia de activación del software PROG-HL-CFZ se instala en la sonda de depuración multilink, por lo que se requiere una instancia de licencia por multilink. Tras seleccionar un multilink mediante el Gestor de conexiones de hardware incluido en los Recursos de descarga de multilink USB, la licencia se instala permanentemente en el dispositivo seleccionado. El multilink puede utilizar el software Prog-HL-CFZ en cualquier ordenador en el que esté instalada una versión (debe ser la misma que la de la licencia) del software. No se necesita licencia para utilizar el software de programación con los programadores Cyclone, ya que todos los modelos Cyclone vienen con todo el software PROG-HL-xxx ya incluido. Para más información sobre licencias, consulta la Guía de Activación de Licencias de Hardware.
Microcontroladores compatibles
Cada software de programación de PEmicro es compatible con diversos microcontroladores. Visita nuestro asistente de selección de CI o el resumen de familias de dispositivos compatibles o ponte en contacto con nosotros personalmente por correo, teléfono o chat para obtener información sobre los microcontroladores compatibles. Estaremos encantados de asesorarteGestor de conexiones
El Gestor de conexiones permite configurar fácilmente la depuración y la conexión al procesador de destino mediante un multilink o un ciclón
Programación de scripts
También se incluye un archivo de línea de comandos que permite al usuario crear scripts de programación para automatizar el proceso de programación. El manual del usuario del CPROG describe el procedimiento de programación de scripts.
Números de serie
Para garantizar el seguimiento de tus productos, los números de serie son una herramienta importante. El software de programación PROG-HL-CFZ incluye la utilidad gratuita Serialize Utility, que permite programar números de serie complejos tanto en la interfaz gráfica de usuario como en la versión de línea de comandos.
Modo de diagnóstico del chip
Los algoritmos de programación plantean la hipótesis de si la flash interna o externa está conectada a la MCU mediante interfaces SPI, I2C o bus de direcciones/datos. Si no es así, se pueden analizar los cambios necesarios en el algoritmo con el "Modo de diagnóstico de selección de chip".
