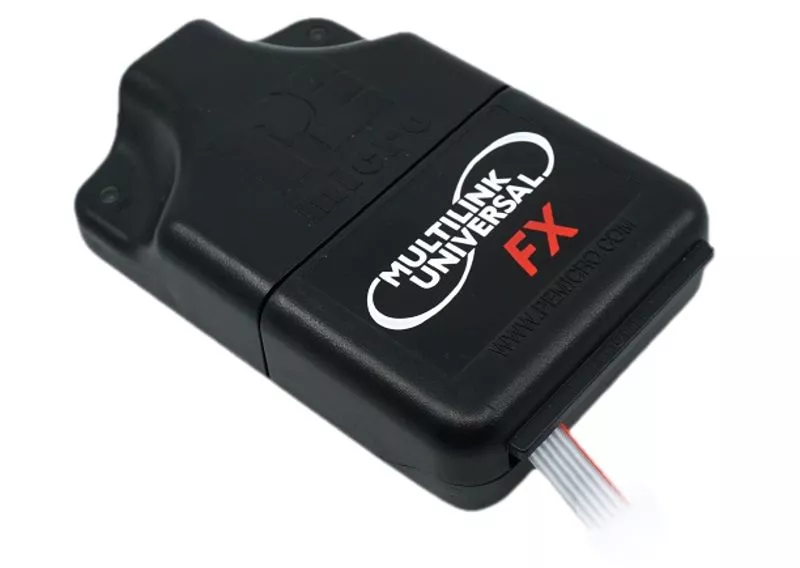

PEmicro Multilink Universal FX

Características

• Conexión de datos USB entre el PC y el Multilink, que permite una programación y depuración rápidas y sin complicaciones
• Alimentación USB de la Multilink desde el PC, por lo que no es necesaria una fuente de alimentación externa
• Admite procesadores cuyo rango de tensión esté comprendido entre 1,8 V y 5,25 V.
• Admite la conexión en cadena JTAG de varias MCU ARM
• Admite una gran variedad de microcontroladores ARM, consulta la página de arquitecturas admitidas para obtener un listado exacto.
• Compatible con dispositivos ARM tanto a través de JTAG como del protocolo SWD
• Algoritmos de programación canalizados para familias Power Architecture compatibles, que aumentan drásticamente la velocidad de programación.
• Detección automática de frecuencia + funciones de recorte para las unidades HCS08
• Detección automática de frecuencia para unidades HC(S)12(X)
• Generación de tensión de programación en la línea RESET para los dispositivos RS08
• Compatible con NXP S32, Coldfire V1-V4, MPC55xx-57xx, DSC, S12Z, HC(S)12(X), HCS08, RS08 y STMicro SPC5

• ¡La velocidad del rayo! Velocidad de comunicación hasta 10 veces superior a la de otros modelos multilink de PEmicro*
• Alimentación de la MCU de destino con 3,3 V o 5,5 V
• Frecuencia de destino válida de 16 kHz-50 MHz (sólo se aplica a HCS08, RS08, CFV1, S12Z o HCS12X)
• Sujeción de la línea de E/S para una protección de tensión adicional
• Soporte para mediciones de potencia en tiempo real
• compatibilidad adicional con los procesadores MPC5xx/8xx y HC16/683xx

*Las enormes mejoras de rendimiento del USB Multilink Universal FX se limitan a las arquitecturas síncronas:

Dispositivos ARM, Kinetis, S32, MPC55xx-577xx (y STMicroelectronics SPC5), Coldfire V2-V4, DSC, MPC5xx/8xx y HC16/683xx.

Funciones del Plugin del Servidor GDB

Vista en tiempo real

Esta vista ofrece al usuario la posibilidad de ver las variables y la memoria mientras se está ejecutando un dispositivo ARM de destino. A veces, detener la MCU de destino oculta un error. A veces, para reproducir un error concreto, el programa debe seguir ejecutándose mientras se inyecta un determinado conjunto de datos. En estos casos, es una gran ventaja poder mostrar los valores de las variables a medida que cambian sin detener el objetivo.

La función OS-Aware es compatible con FreeRTOS

El servidor GDB detecta automáticamente la presencia, el tipo y la configuración de un sistema operativo consultando la tabla de símbolos de la aplicación en busca de características. Utilizando estos símbolos detectados, el depurador puede recorrer las estructuras de datos internas del núcleo para listar los hilos disponibles y el contexto de ejecución correspondiente. Esta información se utiliza entonces para rellenar dinámicamente las vistas de Eclipse a medida que el usuario navega entre hilos. En breve se añadirá más compatibilidad con sistemas operativos.

Herramientas de depuración para salida monohilo (SWO)

Utilizando el plug-in MCUXpresso de NXP o el plug-in PEmicro para IDEs GDB basados en ARM, los usuarios pueden supervisar múltiples variables y expresiones en tiempo real, utilizar llamadas printf para recibir notificaciones cuando se produzcan determinados eventos durante la sesión de depuración, y capturar trazas para registrar eventos y disparadores definidos por el usuario. Esto proporciona mucha más información sobre cómo está funcionando el código.
