Descripción
El software de validación eléctrica y descodificación de protocolos I2C proporciona mediciones eléctricas para verificar la conformidad y la descodificación de protocolos con la especificación I2C. El software de Validación Eléctrica y Descodificación de Protocolos PGY-I2C se ejecuta en el osciloscopio Tektronix y proporciona mediciones eléctricas y descodificación de protocolos con sólo pulsar un botón. Esto te permite verificar rápidamente que se cumple la especificación I2C, a la vez que proporciona flexibilidad en la resolución de problemas. Además, puedes descodificar el comando I2C y la respuesta para depurar la comunicación. PGY-I2C aprovecha los canales digitales del osciloscopio y permite descodificar la línea de datos I2C.
Características Software de protocolo I2C
- Mediciones eléctricas automatizadas según la documentación de especificación del bus I2C Rev I de junio de 2007.
- Admite mediciones eléctricas estándar, rápidas, rápidas plus y de alta velocidad con comparación de límites
- Descodifica las señales I2C estándar, rápida, rápida plus y de alta velocidad para facilitar la comprensión del protocolo entre los componentes maestro y esclavo.
- Vincula el contenido del protocolo a la señal eléctrica en el osciloscopio para facilitar la comprensión de las características eléctricas del protocolo.
- Superpone los datos del protocolo a la forma de onda analógica en una ventana de diagrama de bus.
- Amplía el contenido del paquete I2C seleccionado en la tabla de descodificación de la pantalla del diagrama de bus para analizar fácilmente las características eléctricas de la trama I2C.
- Codifica por colores el contenido del registro para facilitar el análisis.
- Funciones de búsqueda para encontrar eventos únicos en miles de datos de registro.
- Capacidad para mostrar los datos de descodificación del registro en formatos hexadecimal, decimal, binario, octal y ASCII.
- Posibilidad de guardar los datos de registro I2C en formatos CSV y TXT.
- Funciones de utilidad como zoom, deshacer y ajustar pantalla para facilitar la depuración y la correlación de los datos de registro con la forma de onda.
- Generación de informes en formato HTML.
- Admite los formatos de archivo wfm e isf para el análisis fuera de línea.

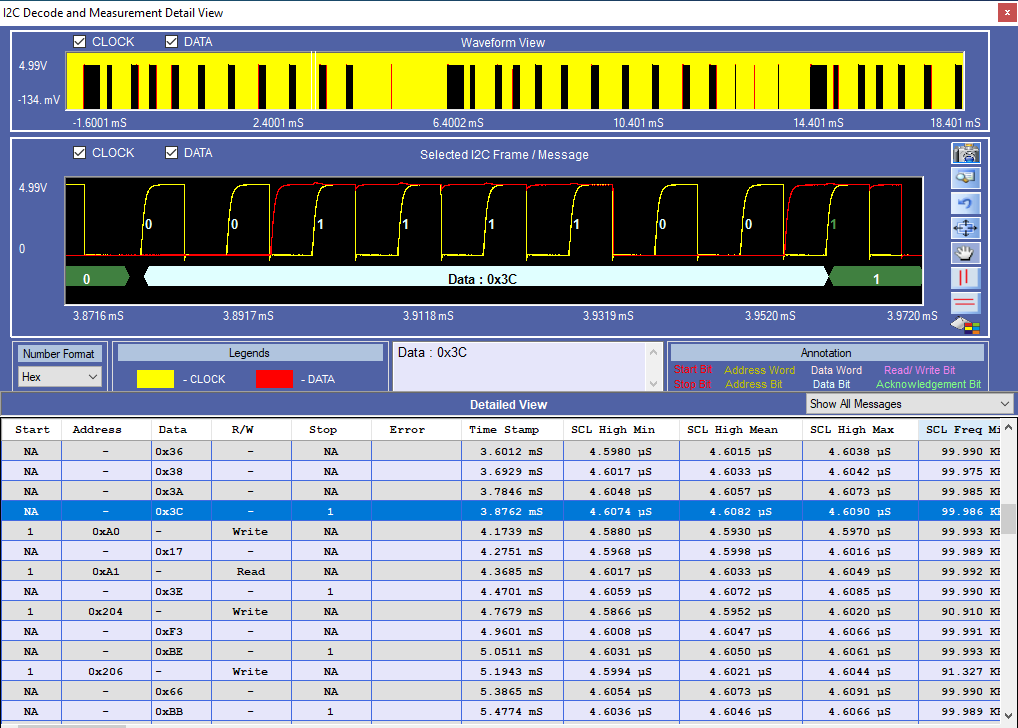

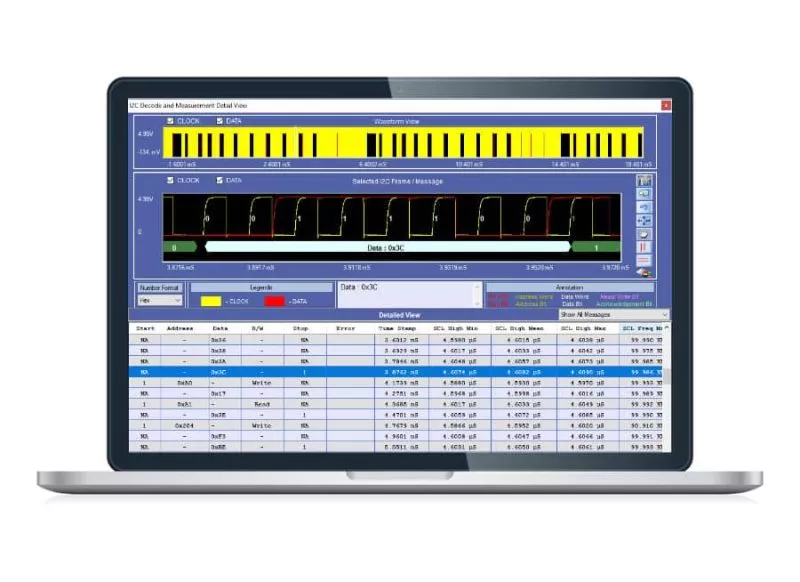

Vista detallada de la descodificación I2C y medición en el osciloscopio
Integración perfecta con los osciloscopios Tektronix
El software PGY-I2C se ejecuta dentro de los osciloscopios Tektronix y realiza las mediciones eléctricas, descodifica los registros y muestra los datos descodificados en un diagrama de bus y una tabla, y vincula los datos descodificados a la señal eléctrica en el diagrama de bus. El disparo basado en el protocolo I2C puede configurarse con las funciones de disparo I2C integradas de los osciloscopios Tektronix.
Osciloscopios Tektronix compatibles
- DPO5000
- DPO7000
- DPO/MSO/DSA 70000
- MSO5
- MSO6
Especificación
| Características |  Software PGY-I2C |
|---|---|
| Medidas eléctricas |
|
| Velocidad del bus | Estándar, Rápida, Rápida plus y Alta velocidad |
| Decodificación de protocolos | Hexadecimal, Octal, Binario, Decimal, ASCII |
| Buscar | Datos y dirección |
| Ventana de forma de onda | Superposición de los datos de descodificación del protocolo en la forma de onda |
| Generación de informes | Informe personalizable en formato HTML |
| Exportación de datos | Formato CSV y TXT |
