Descripción

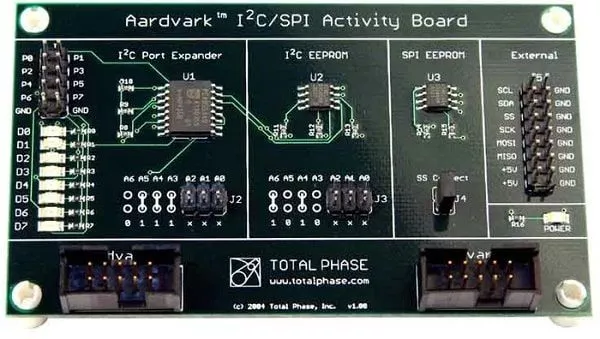

La Placa de actividad I2C/SPI permite a los desarrolladores experimentados realizar una comprobación de plausibilidad. Probar un sistema con dispositivos esclavos puede ayudar a diferenciar entre errores de hardware y de software. Esta placa también es útil para sentar las bases del uso del software.
Características principales
- Incluye dispositivos esclavos I2C y SPI para pruebas y depuración
- Expansor de puertos I2C con dirección I2C configurable y LEDs.
- EEPROM I2C con dirección I2C configurable.
- EEPROM SPI con selección de esclavo puenteada.
- Permite conectar fácilmente dos adaptadores host I2C / SPI Aardvark.
- Pines de paso para conectar un monitor de bus externo o un analizador de protocolos.
Montaje
- Expansor de puertos I2C PCA9554AD Puerto de E/S I2C y SMBus de 8 bits con interrupción (NXP Semiconductors)
- EEPROM I2C AT24C02 256 bytes / 2 kilobits (páginas de 8 bytes) EEPROM serie de bus de 2 hilos (Atmel)
- EEPROM SPI AT25080A 1 kilobyte / 8 kilobit (páginas de 32 bytes) EEPROM serie de bus SPI, de alta velocidad, compatible con los modos SPI 0 y 3 (Atmel)
