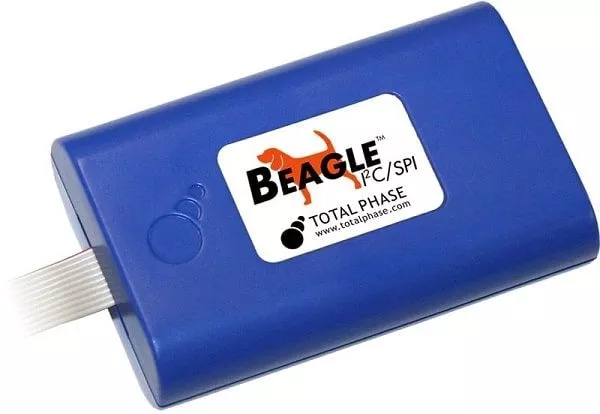

El Analizador de protocolos I2C/SPI Beagle es un adaptador de host de bus I2C y SPI rápido y potente a través de USB
419,00 €*
¡Precios graduados bajo petición!
En stock, tiempo de entrega: 1 -3 días
Más información
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Número de producto: TP320121
EAN: 010956270921
Fabricante: Total Phase
Descripción
El versátil analizador de protocolos I2C/SPI/MDIO Beagle es la herramienta ideal para los ingenieros de software embebido que desarrollan productos basados en I2C, SPI o MDIO. El analizador Beagle es una solución de supervisión de alto rendimiento en un dispositivo compacto y portátil.
Características principales
- Monitorización no intrusiva de I2C hasta 4 MHz
- Supervisión no intrusiva de SPI hasta 24 MHz †
- Monitorización no intrusiva de MDIO hasta 2,5 MHz (Cláusula 22 y Cláusula 45) ‡
- Adquisición y visualización de datos en tiempo real: observa los paquetes I2C y SPI a medida que se producen en el bus.
- Temporización a nivel de bit con resolución de hasta 20 ns.
- Totalmente compatible con Windows, Linux y Mac OS X
- Incluye herramientas de supervisión de funciones completas
USB 2
.0 de alta velocidad El Monitor Beagle es un dispositivo USB 2.0 de alta velocidad alimentado a través del bus. Como dispositivo de alta velocidad, todos los datos recogidos por el Monitor Beagle se transfieren al ordenador de pruebas a 480 Mbps. Como dispositivo alimentado por bus, el monitor Beagle no necesita fuente de alimentación, lo que lo convierte en la herramienta ideal para los ingenieros.Adquisición no intrusiva y sin límites
El analizador Beagle tiene entradas de alta impedancia, por lo que no afecta al sistema bajo prueba ni distorsiona los resultados. Conecta el analizador Beagle I2C/SPI en línea para capturar pasivamente el tráfico a los dispositivos de destino. Los datos capturados se transmiten directamente a tu ordenador mediante USB de alta velocidad. La cantidad de datos capturados sólo está limitada por la cantidad de memoria física disponible en el ordenador.Rentable y ahorra
tiempo El analizador de protocolos I2C/SPI Beagle se suministra completo con el software en cantidades de una sola unidad. Su bajo coste permite a las empresas proporcionar a cada desarrollador su propio analizador, de modo que los problemas puedan identificarse y solucionarse rápida y fácilmente. Menos tiempo invertido significa mayor productividad, los proyectos se completan a tiempo y dentro del presupuesto.Software disponible
Centro de datos
El software Data Center™ es un software gratuito de monitorización de bus que captura y muestra datos de bus USB, USB Type-C Power Delivery, I2C, SPI, eSPI y CAN a través de los protocolos de hardware. Data Center es el único software de análisis de protocolos con rendimiento en tiempo real y soporte multiplataforma para Windows, Linux y Mac OS X.
Controlador Labview
El controlador LabVIEW de Beagle es un controlador de instrumentos LabVIEW gratuito y de código abierto para acceder al analizador de protocolos I2C/SPI de Beagle dentro del entorno de desarrollo LabVIEW. El paquete del controlador está orientado a Windows y se basa en la biblioteca de software Aardvark.
API
El Analizador de Protocolos Beagle I2C/SPI dispone de una completa API para enlaces de lenguaje Rosetta: API de software de 32 y 64 bits C, C#, Python 2/3, .NET, VB.NET y VB6. Los controladores Labview proporcionan todas las funciones normalmente disponibles para un desarrollador en lenguaje C. Son compatibles con Windows 10, 11, Max OS X 10 - 11, Ubunto, Fedora, SuSE y Red Hat.
Especificación
| Especificación del dispositivo |  Analizador de protocolos I2C/SPI Beagle |
|---|---|
Sistema operativo | Linux y Windows |
Fuente de alimentación | Alimentación a través de USB |
Velocidad USB | Alta velocidad USB 2.0 |
Monitorización MDIO sin distorsiones | 20 MHz (cláusula 22 y cláusula 45) |
Monitorización I2C sin distorsiones | 4 MHz |
Monitorización SPI sin distorsiones | 24 MHz (velocidad de la CPU y rendimiento del bus dem SPI) |
Adquisición de datos en tiempo real y visualización | Sí |
Temporización a nivel de bit | Sí, resolución de 20 ns |
Todas las funciones de monitorización incluidas | Sí |
Monitorización I2C sin distorsiones hasta 4 Mhz | Monitorización SPI sin distorsiones hasta 24 Mhz |
Adquisición de datos en tiempo real y visualización | Temporización a nivel de bit |
Totalmente compatible con Linux y Windows | Incluye todas las funciones del Beagle I2C/SPI |
| Comparación de modelos SPI |  Adaptador I2C/SPI Aardvark |  Adaptador de host SPI Cheetah |  Aplicaciones Promira SPI | Aplicaciones Promira eSPI | Analizador de protocolos I2C/SPI Beagle |
|---|---|---|---|---|---|
| Número de artículo | TP240141 | TP280121 | TP500110 | TP500110 | TP320121 |
| Protocolos SPI compatibles | SPI E/S simple | E/S única SPI | SPINivel 1: SPI Nivel 2: SPI Nivel 3: | análisis e SPI: eSPIActivo: | SPI Simple E/S |
| Función | Adaptador de host maestro/esclavo | Adaptador de host maestro/esclavo | SPI Nivel 1/2/3: Adaptador de host maestro/esclavo | eSPIActivo: análisis eSPI: | Monitor de bus en tiempo real |
| Velocidad del reloj maestro | 8 MHz | 40+ MHz | SPI Nivel 1: SPI Nivel2 : SPI Nivel 3 | eSPI Activo/Análisis: 66 MHz | 24 MHz |
| Velocidad del reloj esclavo | 4 MHz | N/A | SPI Nivel 1: SPI Nivel2/3 : | eSPIActivo: análisis eSPI:
| 24 MHz |
| Selección Chip/Esclavo | 1 | 3 | SPI Nivel 1: SPI Nivel2 : SPINivel 3: | eSPIActivo: análisis eSPI: | Monitor 1 selección esclavo |
| Capacidad de esclavo | <=6 | 0 | SPI Nivel 1/2/3 : | eSPIActivo: análisis eSPI: | N/A |
| Nivel de tensión (V) | 3.3-5V (Placa de cambio de nivel: 1,2V - 3,3V) | 3.3-5V (Placa de cambio de nivel: 1,2V - 3,3V) | SPI Nivel 1/2/3: | eSPI Activo/Análisis: | 3.3-5V |
| Potencia objetivo | 5 V, 30 mA disponibles | 5 V, 30 mA disponibles | SPI Nivel 1/2/3 : 2 independientes, 1 ajustable, (0,9-3,45 V), 1 conmutable (3,3-5V) 200mA disponibles | eSPI Activo/Análisis: 5 V, 30mA disponibles | 5 V, 30 mA disponibles |
| longitud de palabra variable | x | x | SPI Nivel 1/2/3: | eSPI Activo/Análisis: | x |
| Conexión | USB de alta velocidad | USB de alta velocidad | SPI Nivel 1/2/3 : | eSPI Activo/Análisis: | USB de alta velocidad |
| Comparación de modelos I2C | ||||
|---|---|---|---|---|
| Número de pieza | TP240141 | TP500110 | TP500110 | TP320121 |
| Protocolos compatibles | I2C | I2C | I2C | I2C, MDIO, SPI-Solo E/S |
| Función | Adaptador de host maestro/esclavo | Adaptador de host maestro/esclavo | Adaptador de host maestro/esclavo | Monitor de bus en tiempo real |
| Velocidad del reloj maestro | 800 kHz | 1 MHz | 3.4 MHz | 24 MHz |
| Velocidad del reloj esclavo | 800 kHz | 1 MHz | 3.4 MHz | 24 MHz |
| Selección Chip/Esclavo | 1 | N/A | N/A | Monitor 1 selección esclavo |
| Capacidad esclavo> | <=6 | Avanzado | Ultra | N/A |
| Nivel de tensión (V) | 3.3-5V | 0.9-3,45 V, 5 V | 0.9-3,45 V, 5 V | 3.3-5V |
| Potencia objetivo | 5 V, 30 mA disponibles | 2 Independientes, 1 Programable, (0,9-3,45 V), 1 Conmutable (3,3-5V) 200mA disponibles | 2 Independientes, 1 Programable, (0,9-3,45 V), 1 Conmutable (3,3-5V) 200mA disponibles | 5 V, 30 mA disponibles |
| Conexión | USB de alta velocidad | USB de alta velocidad, Ethernet | USB de alta velocidad, Ethernet | USB de alta velocidad |
