Sincronización de varios generadores de funciones
1. Introducción
Los generadores de funciones multicanal son útiles en muchas situaciones. En las pruebas de radar, por ejemplo, el generador debe emitir varias señales de fase coherente, por lo que la fase debe poder ajustarse independientemente para cada señal. Cuando se comprueba la distorsión armónica en líneas eléctricas trifásicas, se necesita un generador de 4 canales para simular las distintas tensiones y corrientes.
1.1 Definición del problema
Un generador multicanal autónomo puede ser muy caro.
1.2 Solución
Siglent ofrece la función de sincronización multidispositivo en los generadores SDG2000X y SDG6000X. Esto permite la sincronización entre varios dispositivos para emitir señales con relaciones de fase ajustables y uniformes. Esto ahorra costes.
2. Configurar la sincronización
.
2.1 Cableado
La sincronización de varios dispositivos requiere el uso de las interfaces de entrada/salida auxiliar y de entrada/salida de 10 MHz de la parte posterior del dispositivo para llevar a cabo la sincronización. En primer lugar, hay que conectar entre sí todos los conectores BNC de entrada/salida auxiliar de los generadores. A continuación, conecta la salida de 10 MHz del dispositivo maestro a la entrada de 10 MHz del dispositivo esclavo. Ten en cuenta que la familia SDG6000X tiene salidas de entrada/salida de 10 MHz independientes para que se puedan sincronizar más de dos dispositivos. Sin embargo, las conexiones de entrada y salida de 10 MHz de la serie SDG2000X comparten una conexión. Por lo tanto, sólo se pueden sincronizar dos dispositivos juntos o deben ser el último dispositivo esclavo en una conexión con varios dispositivos.
En esta nota se utilizan como ejemplo los modelos de las series SDG2000X y SDG6000X. El SDG6000X será el dispositivo maestro.

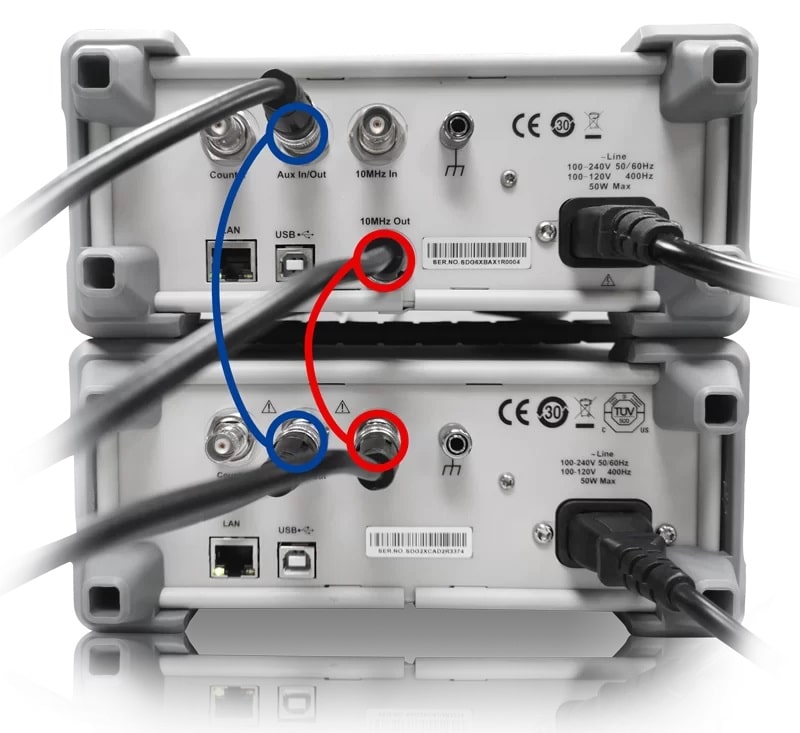

- Primero conecta las entradas y salidas auxiliares de ambos dispositivos con un cable BNC. Ver figura 1
- A continuación, conecta la salida de 10 MHz del SDG6000X a la entrada/salida de 10 MHz del SDG2000X, como se muestra en la figura 2.
2.2 Configuración de parámetros
Configura los parámetros de la forma de onda, como la frecuencia y la amplitud para todos los canales. Para más información sobre este paso, consulta el manual del usuario.
Pulsa Utilidad, ve a la página 2/3, selecciona Modo Fase y luego configura ambas unidades como Fase Bloqueada.
En este ejemplo, los 4 canales están configurados como onda cuadrada de 1 kHz y 4 Vpp. Las señales CH3 y CH4 que se ven en el osciloscopio SDS5000X proceden del generador esclavo; observa que la fase deriva. abre la función Visualizar/Persistir para seguirlas en el osciloscopio.
2.2.1 Configurar el dispositivo maestro

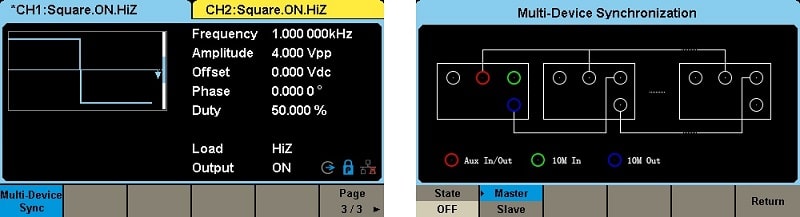

1) Pulsa Utilidad, ve a la página 3/3 y, a continuación, pulsa el botón programable situado debajo de la pantalla para seleccionar Sincronización Multidispositivo. El menú abre la pantalla "Sincronización multidispositivo".

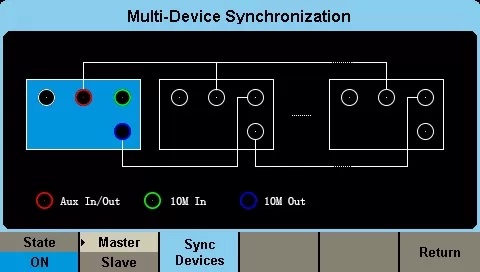

2) Pulsa el botón programable situado debajo de la pantalla para activar o desactivar esta función y seleccionarla como maestro o esclavo. Al activarla, aparece el menú "Sincronización multidispositivo". Si aparece "Maestro" sombreado en gris claro, significa que el aparato está designado como dispositivo maestro (ver Figura 6). Cuando este dispositivo se establece como maestro, su fuente de reloj se establece automáticamente como interna y se activa la salida de 10 MHz.
2.2.2 Configurar el dispositivo esclavo

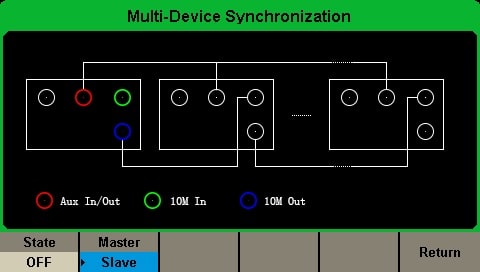

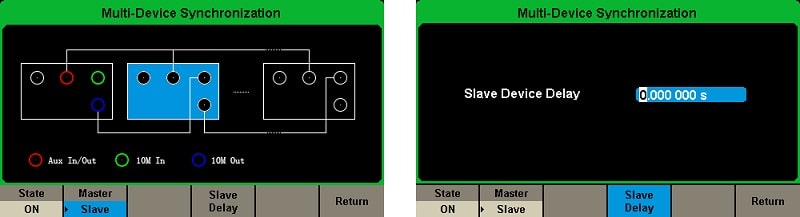

1) Ve al menú Sincronización Multidispositivo. Selecciona el dispositivo como esclavo, el esclavo está sombreado en azul, como se muestra en la Figura 7. Como el dispositivo está configurado como esclavo, su fuente de reloj se ajusta automáticamente a externa.
2) Enciende el estado. Aparecerá la ventana Retraso del dispositivo esclavo. Pulsa para introducir el valor de retardo
2.2.3 Sincronizar los dispositivos
Pulsa la tecla "Sincronizar dispositivos" en la interfaz de sincronización multidispositivo del dispositivo maestro, como se muestra en la Figura 1, para iniciar la sincronización entre los dispositivos maestro y esclavo. Cada vez que se modifique un ajuste, por ejemplo el retardo del dispositivo esclavo, hay que pulsar "Sincronizar dispositivos" para activar los nuevos ajustes.
3. Medición con osciloscopio
3.1 Medir el retardo del dispositivo esclavo

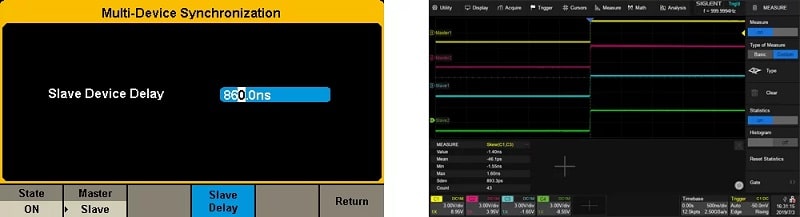

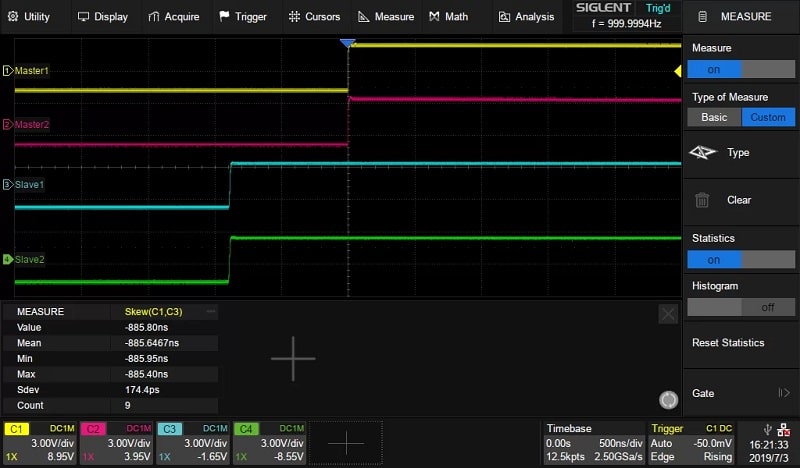

1) Activa la sincronización en ambos dispositivos y mide el desfase entre CH1 y CH3.
2) Introduce el valor medio absoluto de Skew en Retraso Dispositivo Esclavo. Esto elimina el retardo entre las pistas observado con el osciloscopio.
3.2 Establece la relación de fase
Ajusta la fase CH1 a 0 grados, la fase CH2, CH3, CH4 a 180, 270 ó 360 grados.
