- Este producto ha sido descontinuado por el fabricante
Descripción

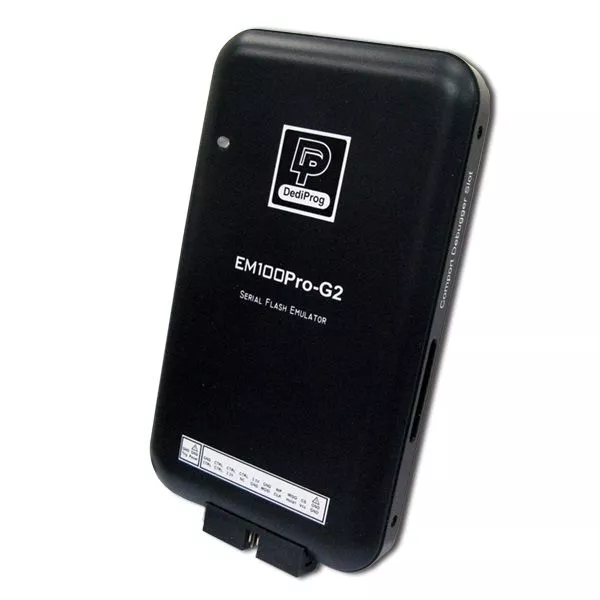

EM100Pro-G2 es un emulador DediProg SPI NOR Flash con memoria DRAM de alta velocidad integrada que ofrece el mejor rendimiento de actualización de código. Esta herramienta avanzada se ha desarrollado en estrecha colaboración con los proveedores de SPI NOR Flash para emular el comportamiento de todas las SPI NOR Flash del mercado y también de la próxima generación de SPI NOR Flash.
Proporciona a los ingenieros una herramienta flexible de desarrollo y prueba para cualquier proyecto integrado que utilice una SPI NOR Flash externa. Permite ciclos rápidos de prueba de firmware en circuito durante el desarrollo.
El EM100Pro-G2 aumenta la productividad descargando código de firmware o datos al emulador en segundos a densidades de hasta 2 GB. También ofrece la función "Analizador de BUS SPI", que recoge todos los comandos y datos SPI del bus SPI para apoyar el proceso de depuración.
Acelera el desarrollo y las pruebas de firmware porque no tienes que extraer, reprogramar y volver a instalar la flash SPI cada vez que pruebas un cambio de código.
Si quieres acabar con el ciclo "programar/insertar/arrancar/eliminar/borrar", ésta es tu herramienta.
Características del hardware
- Emulación de todas las SPI NOR Flash disponibles en el mercado con un solo clic
- Admite emulación SPI NOR Flash de hasta 2 Gbit
- Admite IO simple, IO doble y IO cuádruple
- QuadIO admite SPI CLK de hasta 50 MHz (se requiere fuente de alimentación conmutada de CA)
- Conmutación automática de 3,3V o 1,8V según las especificaciones de voltaje del CI
- Memoria intermedia de 512 MB incorporada que admite el almacenamiento de un mayor número de registros de trazas SPI.
- Indicador LED de estado de dos colores
- Admite la opción de modo de dirección de 4 bytes
- Ofrece la opción de utilizar CS1 o CS2
- Función de depuración adicional: rastreo del bus SPI e HyperTerminal
- Actualización del código en menos de 3 segundos
- Alimentado por USB y del tamaño de la palma de la mano
- Compatible con Windows 2003 y superior y con sistemas operativos de 32 y 64 bits
Funciones para desarrolladores
- Los minutos se convierten en segundos al actualizar el código flash SPI-NOR
- Depura tu aplicación eficientemente a través del bus SPI disponible con nuestro SPI Trace, SPI Trigger, SPI Hyper Terminal para mensajes de depuración
- Desarrolla tu propio depurador de aplicaciones a través de nuestro hiperterminal SPI bidireccional y controla la aplicación desde tu PC host
- El EM100Pro-G2 se puede conectar a una placa base Intel mediante un adaptador especial ISP-ADP-Intel-C (opcional).
Detalles del hardware
El EM100Pro-G2 tiene dos conectores de 2,54 mm:
- 2x2 para las señales de reinicio y disparo
- 2x10 para las señales de emulación
El EM100Pro-G2 está equipado con un cabezal ISP y se puede conectar directamente a la placa de circuito impreso mediante varios cables/adaptadores. Consulta la Tabla 1 para ver el pinout del cabezal 2x10 del EM100Pro-G2.
DediProg también ofrece el cable ISP EM100Pro-G2, que se utiliza para conectar el programador EM100Pro-G2 al cabezal ISP 2X5 de 2,54 mm de la placa de circuito impreso; consulta la Tabla 2 para ver la distribución de patillas del cable ISP 2x5 del EM100Pro-G2.
| Disposición de las patillas del cabezal ISP (2x10) | |||
|---|---|---|---|
| 1 | NC | CS2 | 2 |
| 3 | CS1 | Vcc | 4 |
| 5 | MISO/DQ1 | Hold/DQ3 | 6 |
| 7 | Wp/DQ2 | CLK | 8 |
| 9 | GND | MOSI/DQ0 | 10 |
| 11 | 3.3V | NC | 12 |
| 13 | CTRL | NC | 14 |
| 15 | CTRL | 3.3V | 16 |
| 17 | CTRL | CTRL | 18 |
| 19 | GND | CTRL | 20 |
| Disposición de las patillas del cabezal ISP del EM100Pro-G2 (2x2) | |||
|---|---|---|---|
| 1 | GND | Reiniciar | 2 |
| 3 | GND | Trig | 4 |
| Salida de patillas del conector del cable ISP (2x5) | |||
|---|---|---|---|
| 1 | NC | CS2 | 2 |
| 3 | CS1 | Vcc | 4 |
| 5 | MISO/DQ1 | Hold/DQ3 | 6 |
| 7 | Wp/DQ2 | CLK | 8 |
| 9 | GND | MOSI/DQ0 | 10 |
Funciones del software
Interfaz de emulación flash SPI
El EM100Pro/G2 emula la memoria flash serie SPI del sistema que se está desarrollando, lo que permite una descarga muy rápida de código de usuario directamente al emulador.
Interfaz de Rastreo del Bus SPI
SPI Trace permite el análisis de la comunicación detallada entre el controlador host y el EM100Pro/G2 mientras el sistema se inicia desde el EM100Pro/G2 o desde el chip de a bordo.
Interfaz Hiper Terminal SPI
La ventana Hiperterminal SPI muestra mensajes virtuales procedentes del controlador de control de la aplicación a través del bus SPI.
Especificación
| Modelo |  EM100Pro-G2 |
|---|---|
| Memoria interna | DRAM DDR |
| Tamaño del búfer para la traza SPI | 512 MB |
| Capacidad de emulación | Hasta 2 Gbit |
| Emulación simultánea de IC | Un solo IC con CS1 o CS2 |
| Soporte IO cuádruple | Hasta 50 MHz |
| 1.fW DE 8V / 3,3V | Selección automática por IC |
| Indicador de actividad del bus SPI | Indicador LED bicolor |
