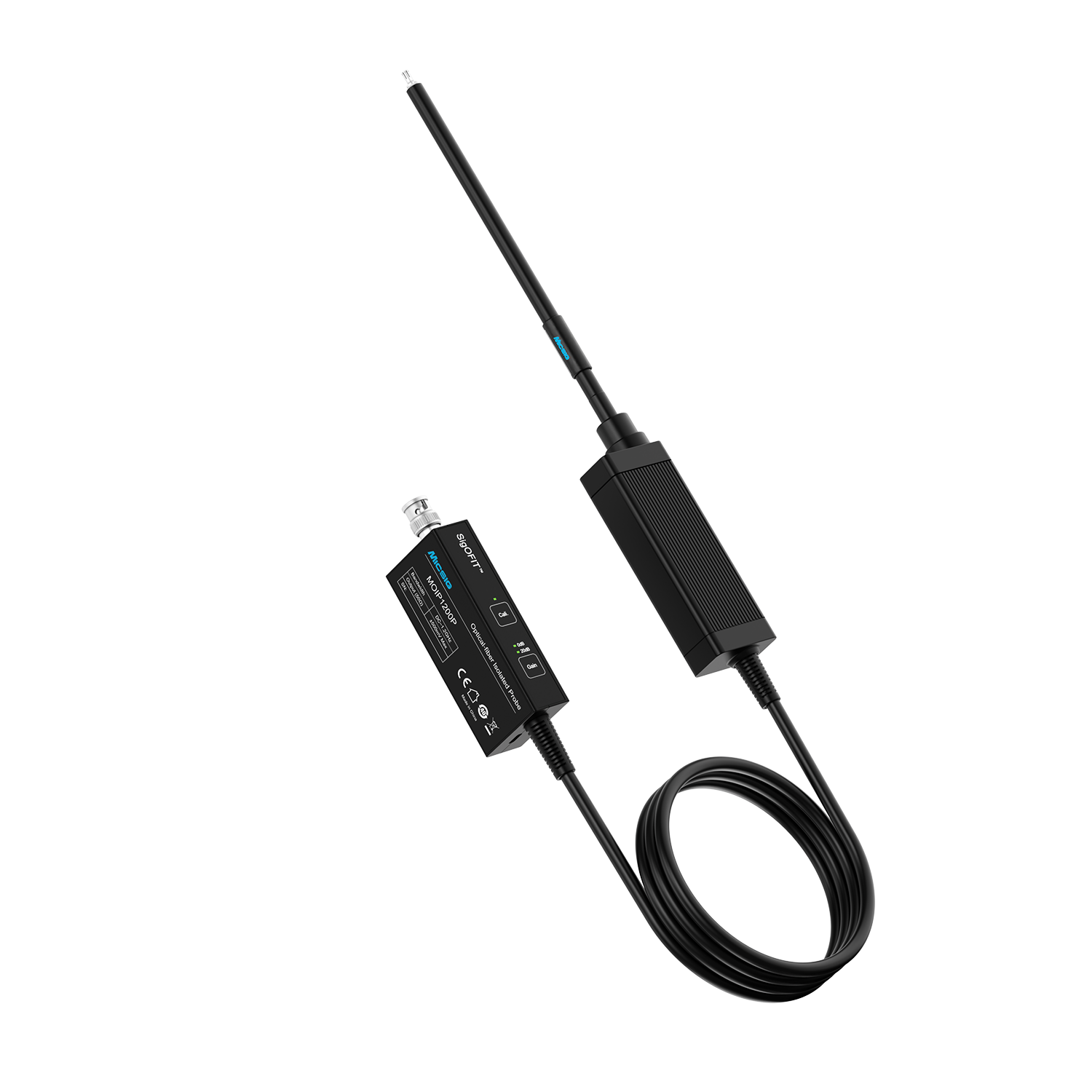

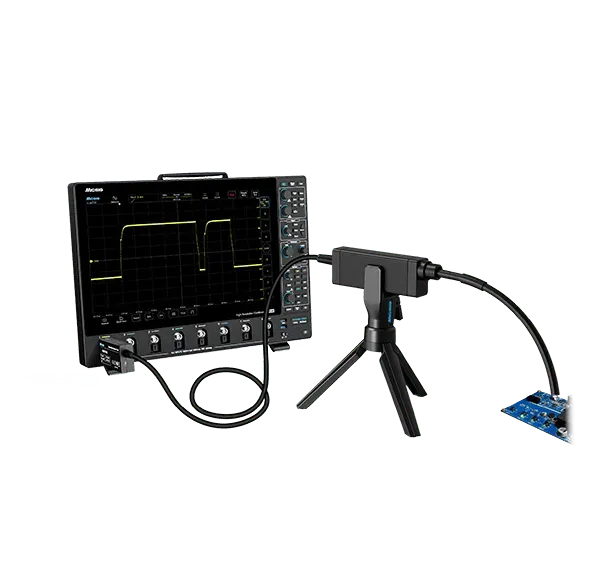

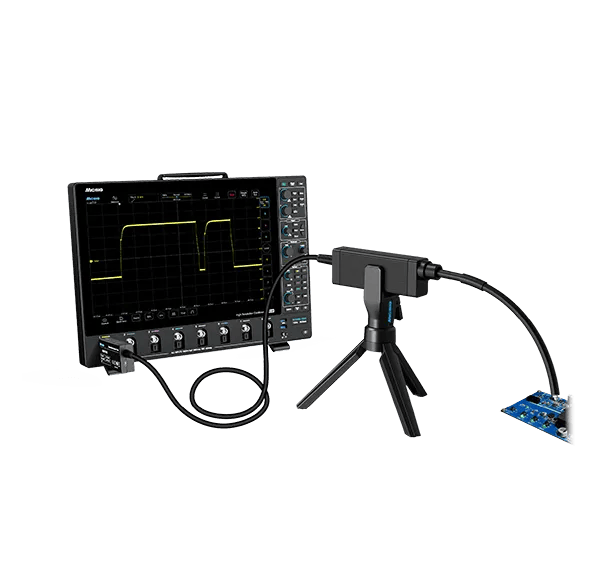

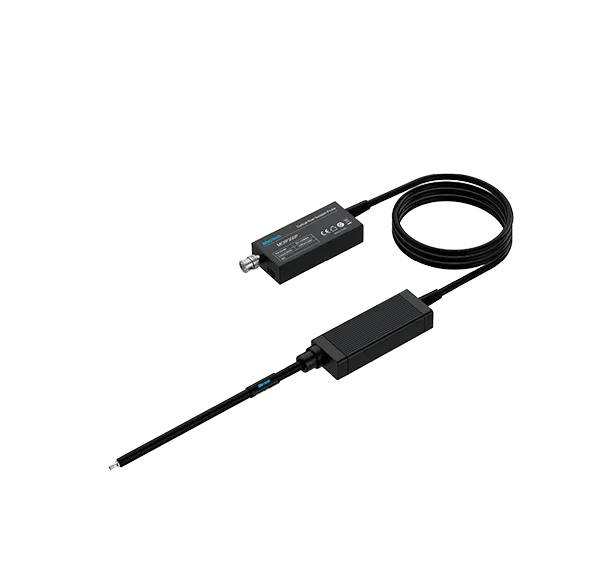

La SigOFIT MOIP1200P es una sonda con aislamiento óptico que permite la medición de voltajes de conmutación rápidos a 1,2 GHz.
¡Precios graduados bajo petición!
18.999,00 € Neto
22.608,81 € IVA incl.
País de entrega
Tipo de cliente
Währung
Plazo de entrega: 1 semana
Modelos
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2,5% de descuento por pago anticipado
- Si utilizas la forma de pago anticipado mediante transferencia bancaria, se descontará automáticamente el 2,5% del importe de la compra en el momento del checkout.
Envío gratis
Unidad de demostración disponible: ¿Le gustaría probar el dispositivo? Consúltenos; le ofrecemos la posibilidad de probarlo durante un máximo de dos semanas.
Configuración del producto
Personaliza tu producto!
Haz clic en una categoría a continuación para ver las opciones disponibles.
Descripción
Los componentes de banda ancha, como SiC y GaN, conmutan en nanosegundos, los voltajes de bus aumentan constantemente y la interferencia de modo común es cada vez más difícil de controlar. Las sondas diferenciales de alto voltaje convencionales tienen dificultades para garantizar simultáneamente el ancho de banda, el rechazo de modo común y la seguridad.
El MOIP1200P resuelve este problema mediante un aislamiento eléctrico completo. La señal se convierte de eléctrica a óptica, se transmite a través de un cable de fibra óptica y se vuelve a convertir en una señal eléctrica en el osciloscopio. La sonda cuenta con asistencia láser. Dado que no existe conexión eléctrica entre el dispositivo bajo prueba y el osciloscopio, se evitan los bucles de tierra.
Este es el modelo con mayor ancho de banda de la serie Micsig MOIP. Combinado con un osciloscopio de alta resolución de Micsig, conforma un sistema completo para mediciones de alto voltaje con circuitos flotantes y aislados.
Características
- Aislamiento de tercera generación mediante SigOFIT™: La conversión eléctrico-óptica-eléctrica con transmisión por fibra óptica y fuente de alimentación láser aísla completamente el objeto bajo prueba del osciloscopio.
- Ancho de banda de 1,2 GHz, tiempo de subida ≤ 350 ps: El mayor ancho de banda de la serie MOIP, un 20 % superior al del MOIP1000P.
- Rechazo de modo común de hasta 180 dB: 180 dB en CC y todavía 106 dB a 1,2 GHz para suprimir las oscilaciones de modo común de alta frecuencia.
- Tensión de modo común de 85 kVp: Combinada con cables cortos y una capacitancia de entrada de 1 pF para realizar pruebas seguras de nodos sensibles de alta tensión.
- Rango de tensión diferencial de ±0,01 V a ±20 kV: El rango superior se logra con atenuadores opcionales. Nivel de ruido inferior a 0,45 mVrms, precisión de la tensión CC superior al 1 %.
- Modulación láser ADHOMT: Modulación láser híbrida analógica-digital sin deriva de temperatura. No requiere calibración manual: Encienda y mida.
- Diseñado para un funcionamiento continuo: admite pruebas continuas las 24 horas del día, los 365 días del año.
- Salida BNC estándar: Compatible con osciloscopios de todos los fabricantes.
Ventajas
- Un ancho de banda de 1,2 GHz y un tiempo de subida de ≤ 350 ps permiten capturar los flancos de conmutación más rápidos de los dispositivos de GaN.
- La relación de rechazo en modo común (CMRR) se mantiene en 106 dB incluso a 1,2 GHz, de modo que las oscilaciones de modo común de alta frecuencia se suprimen donde importa.
- El aislamiento óptico completo interrumpe la conexión eléctrica entre el circuito y el osciloscopio. Una tensión de modo común de 85 kVpp proporciona suficiente margen para el aumento de las tensiones del bus.
- Una capacitancia de entrada de 1 pF no interfiere con nodos sensibles como los controladores de puerta de GaN.
- Una de las familias de sondas cubre el rango de ±0,01 V a ±20 kV con atenuadores opcionales, con un nivel de ruido inferior a 0,45 mVrms.
- La ausencia de variaciones de temperatura y la falta de calibración manual permiten una monitorización ininterrumpida a largo plazo.
- La salida BNC estándar es compatible con los osciloscopios que ya posee.
Áreas de aplicación
- Diseño de accionamientos de motores y convertidores de potencia.
- Diseño de componentes de puente medio/completo de GaN y SiC
- Diseño de inversores, sistemas UPS y fuentes de alimentación conmutadas.
- Pruebas de seguridad para altos voltajes y anchos de banda elevados.
- Evaluación de la electrónica de potencia
- Mediciones de derivación de corriente
- Solución de problemas de interferencia electromagnética (EMI) y descarga electrostática (ESD)
- Medidas flotantes
Más información
CMRR
La sonda SigOFIT presenta una alta relación de rechazo en modo común (CMRR) de hasta 108 dB a 1 GHz.
GaN adecuado
Las sondas Micsig SigOFIT se desarrollaron específicamente para aplicaciones de GaN y similares. Para satisfacer las altas exigencias, los cables de medición son cortos y la capacitancia de entrada es inferior a 3 pF.
Alta precisión
La sonda SigOFIT se caracteriza por unas excelentes características de amplitud-frecuencia, y la precisión de la ganancia de CC es inferior al 1 %. El nivel máximo de ruido dentro del rango de medición es <0,45 mVrms, y la deriva del punto cero es inferior al 0,1 %.
Para semiconductores de tercera generación
Los dispositivos de SiC y GaN pueden conmutar altos voltajes en pocos nanosegundos, y la señal puede contener armónicos de alta energía y alta frecuencia.
Especificación
| Comparación de modelos | MOIP200P | MOIP350P | MOIP500P | MOIP1000P | MOIP1200P |
|---|---|---|---|---|---|
| ancho de banda | 200 MHz | 350 MHz | 500 MHz | 1 GHz | 1,2 GHz |
| Movilidad ascendente | ≤1,5 ns | ≤1ns | ≤800 hp | ≤450 hp | ≤350 hp |
| impedancia de entrada SMA | 1 MΩ; || 10 pF | 1 MΩ; || 10 pF | 1 MΩ; || 10 pF | 1 MΩ; || 10 pF | 1 MΩ; || 10 pF |
| Voltaje de salida | ±1,25 V | ±0,5 V | ±0,5 V | ±0,5 V | ±0,5 V |
| Rangos de voltaje diferencial | 20X: ±10V 50X: ±25V 100x: ±50 V1000x: ±500 V 2000X: ±1000V 5000X: ±2500V | 20X: ±10V 50X: ±25V 100x: ±50 V 1000x: ±500 V 2000X: ±1000V 5000X: ±2500V | 20X: ±10V 50X: ±25V 100x: ±50V1000x: ±500 V 2000X: ±1000V 5000X: ±2500V 10000X: ±5000V | 20X: ±10V 50X: ±25V 1000x: ±500 V 2000X: ±1000V 5000X: ±2500V 10000X: ±5000V | 20X: ±10V 50X: ±25V 1000x: ±500 V 2000X: ±1000V 5000X: ±2500V 10000X: ±5000V |
| Ruido | <0,3 mVrms | <0,3 mVrms | <0,3 mVrms | <0,45 mVrms | <0,45 mVrms |
| fuente de alimentación | USB Tipo-C, corriente continua: 12 V | USB Tipo-C, corriente continua: 12 V | USB Tipo-C, corriente continua: 12 V | USB Tipo-C, corriente continua: 12 V | USB Tipo-C, corriente continua: 12 V |
| Precisión de la amplificación de CC | 1% | 1% | 1% | 1% | 1% |
| Rango de voltaje de modo común | 85 kVpk | 85 kVpk | 85 kVpk | 85 kVpk | 85 kVpk |
| Longitud del cable | 2 m (ajustable) | 2 m (ajustable) | 2 m (ajustable) | 2 m (ajustable) | 2 m (ajustable) |
Amortiguador de especificación
| punta de la sonda | mojadura | Rango de voltaje diferencial (MOIP200P/350P/500P/1000P/1200P) | impedancia de entrada |
|---|---|---|---|
| OP20 | 2X/20X | ±1 V / ±10 V | 4,47 MΩ || ≤ 4 pF |
| OP50 | 5x/50x | ±2,5 V / ±25 V | 4,19 MΩ || ≤ 2 pF |
| OP100 | 10x/100x | ±5 V / ±50 V | 4,10 MΩ || ≤ 2 pF |
| OP200 | 20x/200x | ±10 V / ±100 V | 8 MΩ || ≤ 1 pF |
| OP500 | 50x/500x | ±25 V / ±250 V | 5 MΩ || ≤ 1 pF |
| OP1000 | 100x/1000x | ±50 V / ±500 V | 20,94 MΩ || ≤ 1 pF |
| OP2000 | 200X/2000X | ± 100 V / ± 1000 V | 20,52 MΩ || ≤ 1 pF |
| OP5000 | 500X/5000X | ± 250 V / ± 2500 V | 40,82 MΩ || ≤1 pF |
| OP10000 | 1000X/10000X | ± 500 V / ± 5000 V | 40,82 MΩ || ≤ 1 pF |
| OP20000 | 2000X/20000X | ±1000 V / ±10000 V | 120 MΩ / 2 pF |
| OP30000 | 3000X/30000X | ±1500 V / ±15000 V | 180 MΩ / 1 pF |
| OP40000 | 4000X/40000X | ±2000 V / ±20000 V | 240 MΩ / 1 pF |
| OP5000-RF | 500X/5000X | ±250 V / ±2500 V |
