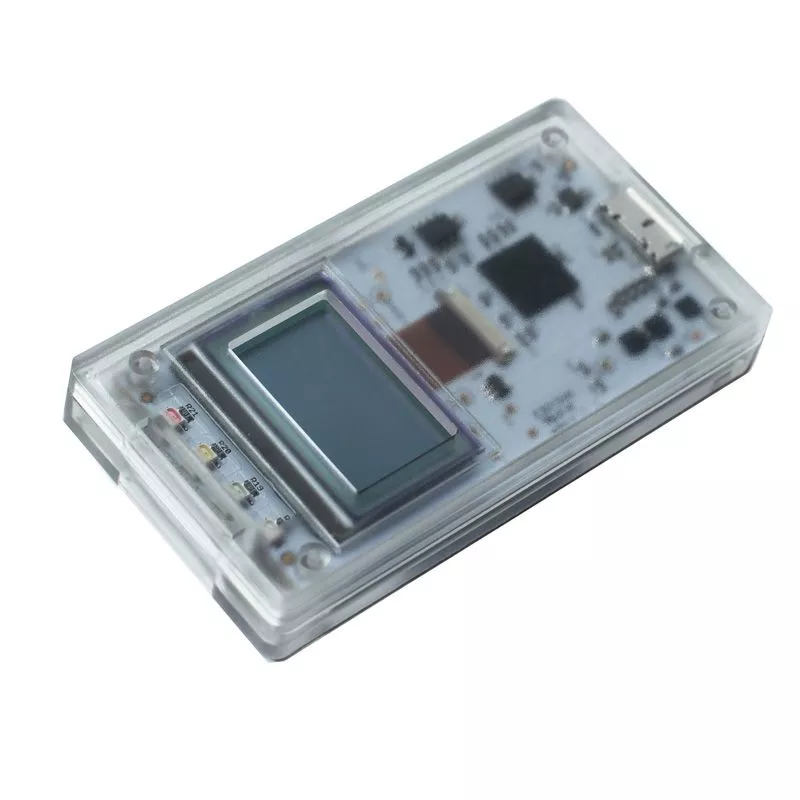

Passmark Conector loopback USB 3.0/2.0

Actualmente, los controladores sólo están disponibles para Windows 7, 8, 10, 11 y 2008 Server (en 32 y 64 bits).

Los Linux con versiones del núcleo 2.6.31 o superiores son compatibles cuando se utilizan con BurnInTest para Linux v3.1 (o superior). También se requiere libusb 1.0. (Se trata de una biblioteca estándar de Linux que viene con casi todas las distribuciones de Linux).

Slax Linux (7.0.8) no es compatible porque parece haber un error en el controlador del dispositivo que impide que el conector USB3 entre correctamente en modo loopback. Otros sistemas vivos probados (Kubuntu 12.04, Fedora 18, Porteus 3.0.1) no parecen estar afectados por el mismo fallo.

Se necesita un controlador de dispositivo para Windows. Este controlador puede descargarse del sitio web de Passmark. La primera vez que utilices un conector, Windows te pedirá el controlador de dispositivo. El procedimiento de instalación se describe en el manual de instalación. Para Linux no se necesita ningún controlador de dispositivo especial.

Las últimas versiones de BurnInTest y USB3Test funcionarán con cualquier versión del controlador del conector loopback USB 3.0, pero se recomienda utilizar la última versión.

Sí, puedes ver los dispositivos en el Administrador de dispositivos de Windows. Aparecen con la denominación "PassMark USB3.0 Loopback Plug".

Sí, pero no utilizarán el ancho de banda adicional disponible en 3.0.

Con el software USB3Test puedes forzar que el conector loopback USB3 se enumere como USB2 de Alta Velocidad o de Velocidad Completa.

Sí, puedes ejecutar varias instancias de la aplicación USB3Test al mismo tiempo. Sin embargo, tendrás que asegurarte de que has abierto y configurado todas ellas para que utilicen los conectores USB3 correctos antes de iniciar la primera prueba. Establecer la configuración de la prueba puede hacer que se vuelvan a enumerar los conectores actualmente conectados, lo que detendrá cualquier prueba que se esté ejecutando en ese momento.

No, sólo debe ejecutarse uno de estos programas cuando se prueben los conectores USB3.

En la mayoría de los casos, los concentradores USB alimentados por bus consumen demasiada energía de los puertos USB del PC como para admitir dispositivos USB3 adicionales conectados al concentrador. Recomendamos utilizar concentradores USB autoalimentados si es necesario (los concentradores autoalimentados vienen con su propia fuente de alimentación).

Si el puerto USB de un PC no tiene suficiente alimentación para iniciar el conector loopback PassMark USB3, aparecerá el mensaje de error del controlador del dispositivo HID "Este dispositivo no se puede iniciar (código 10)". Desconecta otros dispositivos del mismo concentrador raíz USB para proporcionar más energía al dispositivo. Esto suele ocurrir cuando un dispositivo de prueba USB3 está conectado a un concentrador alimentado por bus o a un ordenador portátil que funciona con batería. Cambia a un concentrador autoalimentado o conecta el portátil a una fuente de alimentación de red.

Las transferencias masivas USB se utilizan cuando se ejecuta BurnInTest. Las transferencias masivas garantizan la precisión de los datos detectando los datos erróneos y reintentándolos automáticamente. Cuando se utiliza USB3Test, los conectores de loopback también pueden configurarse para utilizar transferencias de datos isócronas.

Significa que estás utilizando una versión antigua del software de prueba (USB3Test o BurnInTest). Los nuevos firmwares ya no son compatibles con las versiones antiguas del software de prueba. Actualizar el software solucionará este problema.

Significa que el conector de loopback USB 3.0 ha informado de un error de transceptor de dispositivo. Los errores del transceptor de dispositivo se activan cuando el transceptor USB del conector de loopback USB 3.0 detecta lo que considera un error. Se trata de eventos de bajo nivel que pueden provocar la retransmisión del paquete. No representan errores de datos a nivel de aplicación. Estos errores no suelen ser visibles para el usuario, pero se muestran para identificar posibles problemas, como cables de mala calidad, cables demasiado largos o componentes internos del sistema con un apantallamiento eléctrico insuficiente que provoque grandes interferencias eléctricas en el bus. Los fallos que pueden causar un fallo en el transceptor del equipo se dividen en dos grupos:

Errores de la capa física:

Error de desbordamiento del búfer elástico
Error de desbordamiento por debajo del búfer elástico
Error de inconsistencia recibida
Error CRC-5
Error CRC-16
Error CRC-32
Error de secuencia de entrenamiento
Error de pérdida de bloqueo PHY
Errores de capa de enlace:

PENDING_HP_TIMER Tiempo de espera: acuse de recibo del paquete de cabecera no recibido por PENDING_HP_TIMEOUT. [USB 3.0: §7.2.4.1.10, p. 7-21]
Error de número de secuencia de cabecera Rx: El número de secuencia de cabecera Rx recibido no coincide con lo esperado. [USB 3.0: §7.3.3.3, p. 7-28]
Fallo de recepción de paquete de cabecera: el bloque de capa de enlace no ha recibido un paquete de cabecera tres veces seguidas. Los fallos son errores CRC o símbolos K erróneos. [USB 3.0: §7.3.3.2, p. 7-28]
Detección LGOOD_n errónea: el número de secuencia LGOOD_n no coincide con lo esperado. [USB 3.0: §7.3.4, p. 7-29]
Falta la detección de LCRD_x: El número de secuencia de LGOOD_n no coincide con lo esperado. [USB 3.0: §7.3.4, p. 7-29]
CREDIT_HP_TIMER Timeout: No se recibió el crédito del búfer del encabezado Rx remoto hasta CREDIT_HP_TIMEOUT. [USB 3.0: §7.2.4.1.10, p. 7-21...7-22]
PM_LC_TIMER Tiempo de espera: indica que se ha omitido un comando de conexión LGO_Ux, LAU o LXU. [USB 3.0: §7.3.4, p. 7-29]
ACK Tx Header Sequence Number Error: El LGOOD_n recibido no coincide con el ACK Tx Header Sequence Number. [USB 3.0: §7.3.5, p. 7-30]
Anuncio de Número de Secuencia de Cabecera PENDING_HP_TIMER Timeout: Tiempo de espera PENDING_HP_TIMER antes de recibir el Número de Secuencia de Cabecera LGOOD_n Comando de Enlace. [USB 3.0: §7.3.6, p. 7-30]
Anuncio del número de secuencia de cabecera Error recibido de HP: paquete de cabecera recibido durante el Anuncio del número de secuencia de cabecera. [USB 3.0: §7.3.6, p. 7-30]
Anuncio del Número de Secuencia de Cabecera LCRD_x Error Recibido: Comando de Enlace LCRD_x recibido durante el Anuncio del Número de Secuencia de Cabecera. [USB 3.0: §7.3.6, p. 7-30]
Anuncio del número de secuencia de encabezado LGO_Ux Error recibido: comando de enlace LGO_Ux recibido durante el anuncio del número de secuencia de encabezado. [USB 3.0: §7.3.6, p. 7-30]
Anuncio de crédito de la memoria intermedia de la cabecera Rx Tiempo de espera CREDIT_HP_TIMER: tiempo de espera CREDIT_HP_TIMER antes de recibir el comando de enlace LCRD_x durante el anuncio de crédito de la memoria intermedia de la cabecera Rx. [USB 3.0: §7.3.7, p. 7-30...7-31]
Anuncio de crédito de la memoria intermedia Rx Error de recepción HP: Paquete de cabecera recibido durante el anuncio de crédito de la memoria intermedia Rx. [USB 3.0: §7.3.7, p. 7-30...7-31]
Anuncio de crédito de memoria intermedia Rx Error de recepción LGO_Ux: comando de enlace LGO_Ux recibido durante el anuncio de crédito de memoria intermedia Rx. [USB 3.0: §7.3.7, p. 7-30...7-31]
Para más detalles sobre cada error, consulta las páginas a las que se hace referencia en la Especificación USB3.0, Revisión 1.0.

Hay que tener en cuenta que los errores del transceptor de la máquina no indican que el puerto USB no cumpla la especificación USB.

Hemos comprobado que pueden producirse muchos errores en los puertos del panel frontal, especialmente en el modo benchmark. Los mensajes de error que se pueden registrar son

• La prueba se detuvo debido a un error: Falló la escritura del punto de referencia (31)
• Error del controlador del dispositivo USB notificado: 0xc0000001
• Estado de solicitud USB notificado: 0xc0000011

Estos errores suelen provocar la desconexión o reconexión del conector loopback USB3. Al probar los puertos de la parte trasera de la misma unidad, no se producen errores similares, lo que sugiere que los puertos delanteros tienen un cableado y un apantallamiento inferiores, muy similares a los problemas del USB2 en los puertos delanteros.

Hemos observado algunos casos en los que Windows muestra el mensaje de error "Dispositivo no detectado" al encender el sistema con el conector USB3 conectado, y puede que el conector USB3 sólo esté conectado a velocidad USB2 (480 Mb/s).

En la BIOS suele haber un ajuste "modo xHCI". A veces también se denomina "xHCI Pre-Boot Driver". Esta opción controla si los puertos USB3 físicos se gestionan a través del controlador USB2.0 EHCI o del controlador USB3.0 xHCI. En concreto, la configuración "Auto", "Smart Auto" o EHCI puede causar problemas con los conectores loopback USB3.0 de algunas placas base. Auto" emula un puerto USB2 durante el proceso de arranque hasta que se carga el controlador USB3 tras iniciarse Windows. Esto puede provocar que el conector se conecte inicialmente a 480 Mb/s y que la pantalla no se actualice correctamente cuando la conexión cambie a 5 Gb/s.

En nuestras pruebas, hemos visto que el test USB3 sigue funcionando correctamente y a 5Gb/s, pero la pantalla sigue mostrando 480Mb/s. Sin embargo, se ha informado de que en algunos casos el dispositivo permanece como "no reconocido" y sólo funciona tras desconectarlo y volverlo a conectar.

Si tienes algún problema, te recomendamos que configures el "Controlador xHCI previo al arranque" como "Activado" y el modo xHCI como "Activado" en lugar de "Automático". Sospechamos que la causa subyacente es un error de la BIOS en las placas base afectadas y esta solución evita el error.

Sin embargo, hay otros casos en los que implementaciones defectuosas de la BIOS hacen que los dispositivos USB3 no se reconozcan en modo xHCI a menos que estén enchufados al encender el ordenador. En este caso, es necesario actualizar la BIOS.

Actualmente hay algunos problemas conocidos con la línea de productos Intel Haswell, como se menciona aquí y aquí. Aunque Intel ha afirmado que sólo se trata de un problema con las memorias USB3, ha habido al menos un informe de un sistema Haswell en el que las clavijas USB3 de PassMark no volvían del modo de reposo con SuperSpeed. Seguiremos vigilando esta situación y actualizaremos este post en cuanto sepamos más sobre las causas y una posible solución.

Algunos controladores/drivers de host USB 3.0 parecen tener problemas importantes con las transferencias isócronas USB 2.0. Actualizar la BIOS y el controlador del host a veces soluciona este problema.

Sí, hay una API disponible, consulta esta página para obtener más información.

El conector loopback USB3 está protegido contra sobretensiones positivas y negativas. Hemos utilizado componentes TVS para proteger el conector de eventos ESD/EFT. Sin embargo, no está diseñado para picos repetidos de alta tensión. Los componentes de protección se degradan con los eventos ESD y, por tanto, una exposición prolongada a eventos ESD podría acabar dañando el conector. Por tanto, deben tomarse precauciones para minimizar la exposición a eventos ESD/EFT, ya que la garantía no cubre los conectores dañados por pruebas ESD.

En esta página encontrarás detalles sobre los modos de fallo más comunes de los conectores USB3.0 loopback y sus posibles soluciones.
