Descripción
La Tarjeta de Prueba PCIe es adecuada para solucionar problemas y probar ranuras PCIe Gen1 y Gen2. La Tarjeta de Prueba PCIe también es compatible con PCIe Gen3 y Gen4, pero la velocidad máxima de prueba está limitada a Gen2.
Características
- Comprueba la velocidad de transferencia, la estabilidad y el voltaje de tu ranura PCIe.
- Diagnostica, soluciona problemas y prueba la funcionalidad de E/S PCIe de tu PC.
- Para utilizar con el software de prueba PCIe compatible Passmark (incluido) y BurnIntest (de pago).
Construcción de alta calidad
El chapado en oro duro extragrueso de 100 µ pulg. sobre dedos de níquel de 150 µ pulg. garantiza una durabilidad significativamente mayor y un ciclo de acoplamiento nominal superior al de las tarjetas PCIe típicas.
Funciones de medición avanzadas
Junto con la aplicación gratuita PCIe Test (para Windows) o BurnIn Test Professional (de pago para Windows) y BurninTest para Linux, puedes realizar pruebas de bucle de datos y pruebas de referencia.
Las pruebas de referencia utilizan un controlador DMA maestro de bus para maximizar las velocidades de transferencia de las pruebas entre la LSRam de alta velocidad integrada y la ram del sistema, hasta una velocidad máxima teórica de 5 Gbps por carril.
Monitoriza los raíles de alimentación en modo osciloscopio de dos canales de 1 MHz para detectar ruidos transitorios, picos de tensión o caídas de tensión.
Mide la transferencia de datos
Comprueba que se pueden enviar y recibir datos desde el puerto
Comprueba las tasas de error PCIe y las velocidades de transferencia (5 Gbit/s por carril, hasta 1200 MBit/s cuando se utiliza x4 Edge) en Windows
Comprueba si tus ranuras PCIe son Gen2 5 Gbit / s o Gen1 2,5 Gbit / s
Cabe en una ranura PCIe de cualquier longitud y puede probar 1 ó 4 carriles a velocidad PCIe gen2
Prueba de estrés
Asegúrate de que el sistema permanece estable bajo largos periodos de carga
Controla la temperatura en el interior de la caja
Comprueba varias ranuras PCIe simultáneamente

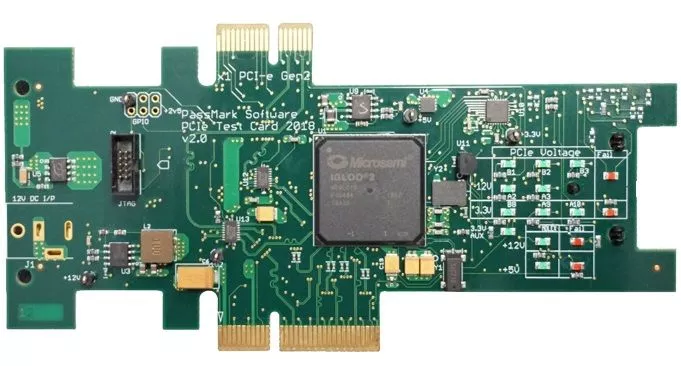

Visualización de la placa
Con sólo enchufar la placa y encenderla, puedes verificar rápidamente que la ranura PCIe recibe la alimentación adecuada mediante LED indicadores dedicados para cada conector de alimentación del puerto PCIe.
Mide el voltaje de los raíles de alimentación de la ranura PCIe (12 V, 3,3 V y 3,3 V Aux) y las líneas de 12 V y 5 V directamente en el conector de alimentación Molex o Sata de 4 patillas de tu fuente de alimentación.
Los leds de fallo de alimentación emparejados con la detección de voltaje indican si los voltajes están fuera de la especificación de alimentación PCIe / ATX sin ejecutar software
PREGUNTAS FRECUENTES
No. Aunque las tarjetas PCIe pueden ser compatibles con el legado PCI en términos de software, las tarjetas PCIe no pueden utilizarse en ranuras PCI porque tienen configuraciones de patillas diferentes y las ranuras tienen ocupaciones diferentes. Las tarjetas complementarias PCIe deben incluir una lengüeta de interferencia junto a su conector de borde PCIe para evitar la inserción accidental en las ranuras PCI.
Una ranura PCIe tiene un aspecto similar al de una ranura PCI, pero las ranuras PCIe suelen tener un perfil más bajo, una separación entre teclas ligeramente diferente y están enchavetadas en el extremo opuesto en comparación con las ranuras PCI. Las ranuras PCIe pueden variar en longitud desde x1 (1 carril) hasta x32 (32 carriles). Consulta la Figura 2 para ver una comparación directa entre una ranura PCIe x16, una ranura PCIe x1 y una ranura PCI.
La tarjeta de prueba PCIe tiene un borde x1 y un borde x4. El borde x1 puede utilizarse en cualquier ranura PCIe (x1 y superiores). El borde x4 puede utilizarse en cualquier ranura PCIe x4 y superiores. Las tarjetas PCIe no pueden insertarse en ranuras más cortas que la longitud de su conector de borde.
La tarjeta de prueba PCIe puede probarse en cualquier generación de ranuras PCIe. La tarjeta de prueba PCIe funciona a velocidades de hasta gen2.0 (5 Gbit/s por carril). Las capacidades de un enlace PCIe dependen de las características de velocidad más altas que puedan acordar tanto el punto final como el anfitrión. Si la tarjeta de prueba PCIe se inserta en una ranura gen2.0, funcionará a gen2.0. Si se inserta en una ranura gen3.0, la tarjeta limitará su rendimiento a gen2.0. Si se inserta en una ranura gen1.0, estará limitada por la ranura para funcionar a gen1.0.
- Windows 7, 8, 10 y 2008 Server (en 32 y 64 bits).
- También son compatibles con Linux.
Un cable PCIe de 6 patillas puede suministrar 75 vatios y uno de 8 patillas puede suministrar 150 vatios, por lo que no parece una buena idea dividir el cable. Pero antes de llegar a esa conclusión, hagamos algunos cálculos.
El conector PCI-E tiene 6 patillas. No todos se utilizan para la alimentación. En un conector de 6 patillas, las patillas 1 y 3 están conectadas a 12 V y pueden transportar 8 A de corriente cada una. La patilla 2 no está conectada por defecto, aunque la mayoría de los fabricantes de fuentes de alimentación añaden una línea de 12 V ahí. Las patillas 4 y 6 son líneas de retorno comunes. La patilla 5 es la masa del sensor. Si utilizas 2 líneas con clavijas estándar, obtienes 12V*8A*2=192 vatios, por lo que el límite real es mucho mayor que los límites artificiales (75 vatios). Desde marzo de 2005, las patillas Molex deben ser "HCS" y ya no "Std", cada una de las cuales puede soportar un máximo de 11 amperios. Así que un cable PCI-e de 6 clavijas fabricado correctamente puede suministrar 12 V*11 Amperios*3 hilos=396 vatios de potencia a las tarjetas gráficas. El cable de salida que viene con el comprobador tiene más clavijas HCS con hilos de 16AWG y está clasificado para 13A. Por tanto, suponiendo que se utilicen cables de calidad razonable y que sólo haya 2 hilos de 12 V con corriente, puedes utilizar un divisor con GPU de gama alta con dos conectores para un uso a corto plazo. Los divisores de calidad pueden utilizarse con seguridad si hay tres hilos vivos en el cable de alimentación.
Se necesita un controlador de dispositivo para Windows y Linux. Se suministra con las tarjetas en un mini CD o se puede descargar. Windows solicita el controlador de dispositivo cuando se utiliza una tarjeta por primera vez. El proceso de instalación se explica en la guía de instalación.
Para Windows 7 y 8, necesitarás un controlador de dispositivo. Para Windows 10, se recomienda utilizar el controlador nativo de la bandeja de entrada (controlador de Microsoft).
PCIeTest y BurninTest Professional v8.1.1000 y superiores funcionarán con cualquier versión del controlador de dispositivo PCIe Test, pero se recomienda utilizar la versión más reciente.
Sí, puedes ver los dispositivos en el Administrador de dispositivos de Windows. Aparecerán con la etiqueta "Tarjeta de prueba PCIe PassMark".
- Asegúrate de que la tarjeta de prueba PCIe está correctamente insertada en la ranura PCIe (consulta la Figura 1).
- Comprueba que los voltajes PCIe están presentes (los LEDs B1, B2, B3, A2, A3, B8, A9, A10, 3,3 V AUX deben estar encendidos).
- Algunas implementaciones de la BIOS permiten la activación de un protocolo de gestión de energía llamado Gestión de Energía en Estado Activo (ASPM), que pone la tarjeta en modo de ahorro de energía antes de que se cargue el sistema operativo. Asegúrate de que la Gestión de Energía en Estado Activo está desactivada en la BIOS.
Parte superior
- LED verde para cada patilla de 12 V (5)
- LED rojo=12 V fuera del rango especificado
- LED verdes para cada patilla de 3,3 V (3)
- LED rojo=3,3 V fuera del rango especificado
- LED verde para el carril auxiliar de 3,3 V
- LED verde para el carril de alimentación de 12 V (desde el conector Molex/SATA)
- LED rojo=12 V fuera del rango especificado
- LED verde para la vía de alimentación de 5 V (desde el conector Molex/SATA)
- LED rojo=5 V fuera del rango especificado
Parte inferior
- LED amarillo=actividad TX
- LED verde=actividad RX
- LED rojo=Error de E/S
- LED naranja=Reposo
- LED verde=PCIe Gen2/3
- LED amarillo=Otro
- LED verde=Modo Loopback
- LED amarillo=Modo Benchmark
- LED naranja=Modo osciloscopio
Cada LED indicador de corriente corresponde a un puerto de corriente del conector de borde PCIe. Por tanto, cada conector PCIe y tarjeta PCIe tiene cinco contactos/pines de +12 V, tres de +3,3 V y uno AUX de 3,3 V. (Los múltiples pines por carril de alimentación permiten una mayor capacidad de corriente (1,1 A por pin) para cumplir los requisitos de alimentación PCIe) Los LED dedicados a las patillas de alimentación indican si las patillas del conector no están haciendo contacto o no están suministrando corriente adicional.
Las ranuras PCIe deben proporcionar dos carriles de alimentación: +12 V y +3,3 V. A menudo también se proporciona un carril opcional de 3,3 Vaux.
El raíl de 3,3 Vaux es un raíl de alimentación opcional diseñado para proporcionar señales auxiliares de baja velocidad, como la señal opcional WAKE#.
Las mediciones de tensión fuera de especificación se indican al usuario de cuatro formas diferentes.
Los LED rojos de "Fallo de tensión" de la parte superior de la tarjeta de prueba PCIe se iluminarán automáticamente cuando se determine que los raíles de tensión de 12 V PCIe, 3,3 V PCIe, 12 V Molex o 5 V Molex están fuera del intervalo especificado (consulta la tabla anterior). En este escenario de aplicación, no es necesaria la comunicación con el controlador ni con la aplicación PCIeTest.exe.
Para obtener datos de voltaje más detallados, la aplicación PCIeTest.exe puede realizar un seguimiento de los voltajes mínimos y máximos medidos de todas las entradas, incluidos los 3,3 Vaux y la temperatura, incluso durante las pruebas de benchmark y loopback.
Puedes medir los raíles de alimentación PCIe de 12 V y 3,3 V directamente con un dispositivo externo de medición de tensión, como un multímetro o un osciloscopio. Los raíles de alimentación se pueden probar conectando los terminales de medición de la herramienta a los cabezales de puente marcados (+12 V, +3,3 V y GND) de la tarjeta de prueba PCIe.
Y, por último, el usuario puede controlar hasta dos carriles de tensión o la temperatura en tiempo real con PCIeTest.exe en "modo tensión". Se superpone una banda verde sobre el gráfico de salida para indicar si la tensión medida está dentro del rango aceptable. El "modo tensión" realiza un seguimiento del número de picos fuera de rango detectados.
Sí, puedes ejecutar varias instancias de la aplicación PCIeTest al mismo tiempo, pero debes asegurarte de que has abierto y configurado todas ellas para utilizar las tarjetas PCIe correctas antes de ejecutar la primera prueba.
No. La fuente de alimentación Molex/SATA sólo tiene que estar conectada si quieres medir los raíles de alimentación de +12 V y +5 V. Si no hay conexión, puedes suponer que los LED rojo "Fallo de alimentación" y verde "Alimentación" correspondientes a estos raíles están encendidos y apagados, respectivamente.
Sí, al ejecutar la prueba de loopback, la aplicación de prueba PCIe informa de los siguientes errores de bajo nivel:
Nombre del error | Clasificación y gravedad | Capa detectada |
---|---|---|
Receptor Error | Corregible | Físico |
TLP erróneo | Corregible | Enlace |
DLLP defectuoso | Corregible | Enlace |
Tiempo de espera de repetición | Corregible | Enlace |
Repetición de número | Corregible | Enlace |
TLP envenenado recibido | No corregible - No fatal | Transacción |
Error de comprobación ECRC | No corregible - No fatal | Transacción |
Solicitud no admitida | No corregible - No fatal | Transacción |
Tiempo de espera de finalización | No corregible - No fatal | Transacción |
Abortar finalización | No corregible - No fatal | Transacción |
Finalización inesperada | No corregible - No fatal | Transacción |
Error de entrenamiento | No corregible - Fatal | Físico |
Error de protocolo DLL | Incorregible - Fatal | Enlace |
Desbordamiento del receptor | No corregible - Fatal | Transacción |
Error de protocolo de control de flujo | No corregible - Fatal | Transacción |
TLP malformado | No corregible - Fatal | Transacción |
En función de la gravedad, los errores PCIe notificados por la aplicación se clasifican de la siguiente manera:
Significa que una transferencia DMA no se completó correctamente y se produjo un tiempo de espera.
Especificación
Especificación del modelo | Tarjeta de prueba PCIe |
---|---|
Código del producto | PM080 |
Estándar PCIe | Gen2 y Gen1 (también compatible con Gen3 y Gen4, funciona a velocidad Gen2) |
Plug-and-play | Compatible |
Conexión física | conectores de borde PCIe x1 y x4 (la tarjeta se puede girar) |
Modos de transferencia PCIe | DMA - acceso directo a memoria |
Velocidad de reloj | 166 MHz |
Memoria del dispositivo | 96 KB de LSRAM integrada de alta velocidad |
Velocidad de muestreo ADC | 1 MHz por canal, dos canales (hasta 2 millones de mediciones de tensión por segundo) |
Nº de canales | 2 (se pueden medir hasta 2 canales simultáneamente) |
Nº de fuentes de medición | 6 (carriles de tensión y temperatura) |
Carriles de tensión supervisados | 12 V PCIe, 3,3 V PCIe, 3,3 Vaux, 12 V fuente de alimentación, 5 V fuente de alimentación |
Resolución ADC | 12 bits |
Dimensiones Dimensiones del embalaje | 85 mm x 45 mm x 12 mm (3,4 x 1,8 x 0,5 pulg.) 140 mm x 69 mm x 20 mm (5,5 x 2,7 x 0,8 pulg.) |
Peso | 12 bits |
Indicadores | Arriba LED verde para cada patilla de 12 V (5) LED rojo=12 V fuera del rango especificado LED verde para cada patilla de 3,3 V (3) LED rojo=3,3 V fuera del rango especificado LED verde para el carril auxiliar de 3,carril auxiliar de 3 V LED verde para el carril de alimentación de 12 V (desde el conector Molex/SATA) LED rojo=12 V fuera del rango especificado LED verde para el carril de alimentación de 5 V (desde el conector Molex/SATA) LED rojo=5 V fuera del rango especificado Parte inferior LED amarillo=Actividad de transmisión LED verde=Actividad de recepción LED rojo=Error de E/S LED naranja=Modo de reposo LED verde=PCIe Gen2/3 LED amarillo=Varios LED verde=Modo Loopback LED amarillo=Modo Benchmark LED naranja=Modo Osciloscopio |
Normas CEM | AS/NZS 3548:1995, CE. |
Temperatura de almacenamiento | -30 ºC a 80 ºC |
Temperatura de funcionamiento | 0 ºC a 70 ºC |
Velocidad máxima | 5 Gbit/s por vía |
Número de modelo | PMPCIE02 |
RoHS (sin plomo) | Sí |
Conformidad C-Tick probada | Sí |
