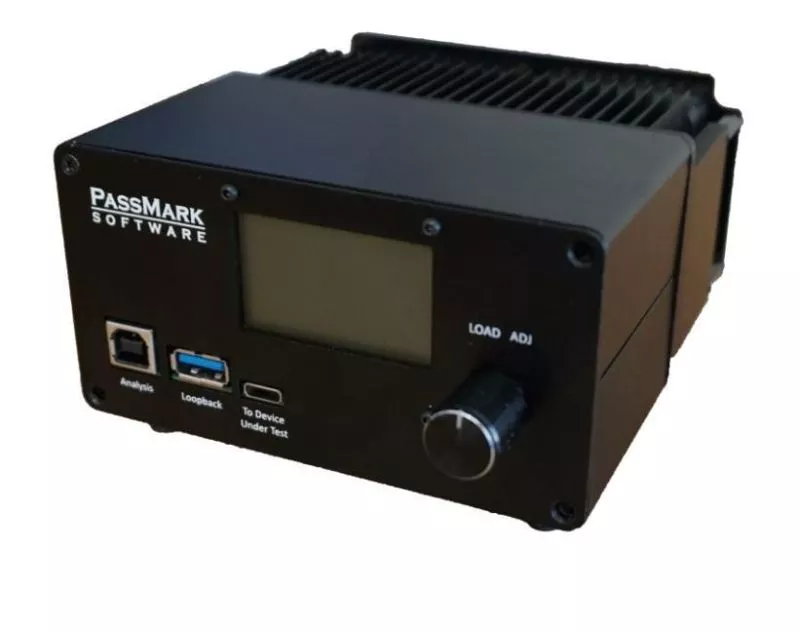

Passmark Comprobador USB Power Delivery

El Comprobador de Power Delivery Passmark te permite probar fuentes de alimentación USB, conectores y bancos de alimentación.

799,00 €*

En stock, tiempo de entrega: 1 -3 días

Más información
Solicitar presupuesto
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Número de producto: PM125
Fabricante: Passmark

Descripción

El Comprobador de Power Delivery Passmark es una carga electrónica capaz de comunicarse con dispositivos Power Delivery a través de la línea CC (Canal de configuración). Esto permite probar todos los perfiles de potencia de la especificación Power Delivery 1.0 a 3.0 (100 W), incluida la carga rápida (hasta QC4+) y PPS para probar cargadores USB, puertos USB y determinar la capacidad actual de un banco de alimentación.

El Comprobador de suministro de energía también puede actuar como pasador para medir la potencia absorbida de un consumidor. De este modo, por ejemplo, se puede identificar el nivel de un pico de potencia durante los procesos de encendido.

El dispositivo puede funcionar a través de un PC con el Software de Prueba de Suministro de Potencia, así como en modo autónomo. Además, el software de prueba de suministro de potencia para PC tiene una función de análisis de protocolos y una función de generador de mensajes de suministro de potencia programable.

Características

  • Comprueba la capacidad de suministro de energía de puertos USB, puertos Thunderbolt, cargadores USB y bancos de alimentación USB.
  • Comprueba si un host USB es capaz de suministrar la potencia máxima especificada sin fallar.
  • Averigua la potencia en vatios que dice soportar un cargador USB (verruga de pared), que a su vez controla la velocidad de carga de los teléfonos móviles y otros dispositivos con batería conectados por USB.
  • Comprueba que los valores de voltaje se mantienen dentro de las especificaciones incluso con una carga pesada.
  • Mide el consumo de energía exacto de los dispositivos USB.
  • Compatibilidad con QC4+ y PPS disponible en el modelo PM125.
  • Protección integrada contra sobrecorriente, sobretensión, sobretemperatura y ESD.
  • Puerto de monitorización USB aislado para proteger el dispositivo de monitorización.
  • Funcionamiento autónomo y mediante software de PC
    • Utilízalo con el conector de bucle de retorno USB 3.0 para comprobar simultáneamente la velocidad de comunicación, la integridad de los datos y la alimentación de los puertos USB.
Power-Delivery-Test-variants

Prueba de alimentación USB

Prueba la capacidad de potencia de los puertos USB de hasta 100 vatios según los estándares USB Battery Charging 1.2 y USB Power Delivery. Prueba la capacidad de potencia de los cargadores USB (detecta los cargadores propietarios y ajusta la corriente máxima en consecuencia).

Negocia los niveles de tensión con el chip controlador PD del host para cambiar entre distintos niveles de tensión. Consume 50 vatios de forma continua y hasta 100 vatios durante periodos cortos. La corriente puede ajustarse con un mando giratorio o mediante software con precisión de miliamperios.

El comprobador puede utilizarse como medidor de capacidad para comprobar bancos de potencia. El software de monitorización controla la capacidad a lo largo del tiempo hasta que la tensión cae por debajo del límite de tensión requerido en
. El usuario puede restablecer la capacidad acumulada con el botón "Restablecer capacidad". El Comprobador de suministro de energía también puede actuar como pasador para medir la potencia absorbida de un consumidor. Por ejemplo, se puede identificar el nivel de un pico de potencia durante las operaciones de encendido.

Programmable-Power-Delivery-Tester

Interfaz de programación

Controlable y configurable a través de la interfaz USB. API que te permite cambiar la carga, leer los niveles de corriente-tensión y actualizar el contenido de la pantalla LCD.

Cargador de arranque que te permite actualizar el firmware sobre el terreno

Measurement-Power-Delivery

Funciones de prueba avanzadas

Mide la ondulación eléctrica a 1 KHz.

Mide la capacidad de las baterías y powerbanks USB en mAh.

Prueba simultáneamente la velocidad de comunicación, la integridad de los datos y la entrega de energía de los puertos USB con el conector loopback USB 3.0 opcional

Power-Delivery-Protocol-Analyzer

Analizador de protocolos

El Analizador de protocolos de suministro de energía registra y muestra los mensajes de suministro de energía enviados desde y hacia el cargador USB. Utilízalo para verificar que el cargador USB cumple las normas del protocolo mediante una interfaz visual.

Generador de

Mensajes El Generador de Mensajes del Protocolo de Entrega de Energía crea mensajes de Entrega de Energía y los envía a un dispositivo de DP. Prueba cómo responde y reacciona un cargador a mensajes válidos e inválidos definidos por el usuario.

PREGUNTAS FRECUENTES

USB-PD (PD son las siglas de Power Delivery) es un estándar universal que permite cargar rápidamente una gran variedad de dispositivos que utilizan USB-C para suministrar más potencia (más de 7,5 W) a los dispositivos que necesitan más energía. Los dispositivos pueden solicitar corrientes y voltajes de alimentación más altos a hosts USB-PD compatibles. Por ejemplo, un teléfono puede solicitar 15 W de potencia, mientras que un portátil puede solicitar 45 W.

La Carga Rápida es un protocolo de carga patentado desarrollado por Qualcomm y utilizado para gestionar el suministro de energía de una serie de dispositivos a través de USB. Esto se consigue mediante la comunicación de estos dispositivos con la fuente de alimentación y la negociación de un voltaje adecuado y mayor, lo que resulta en una carga más rápida. La Carga Rápida 4+ es la versión de carga de esta tecnología y admite 3V-21V a 100W (20V / 5A).

La función PPS (Fuente de alimentación programable) permite cambios incrementales en el voltaje y la corriente. Con PPS, el adaptador puede tener un voltaje de salida variable comunicándose con el dispositivo que se está cargando para optimizar las condiciones de carga de cada dispositivo.

Un cable E-marked (cable marcado electrónicamente) es un cable USB Tipo-C que utiliza un chip marcador para proporcionar las características del cable, por ejemplo, su capacidad de transporte de corriente, potencia, identificación de verndor, etc. Los chips marcados electrónicamente son necesarios cuando

  • La corriente a través del cable supera los 3 A
  • La transmisión de datos supera los 5 Gbit / s
  • se requieren modos alternativos

Sí, puedes ejecutar varios comprobadores en un PC. Necesitas un puerto USB por unidad. Tendrás que ejecutar una instancia distinta del software para cada unidad conectada.

La disipación de potencia continua de 100 W está justo en el límite de los ventiladores y el disipador de calor para disipar calor sin sobrecalentamiento interno. Para garantizar su funcionamiento, el comprobador debe estar en un entorno fresco (por ejemplo, 21 ° C) y tener un flujo de aire adicional a través de la unidad. La unidad se apagará automáticamente cuando la temperatura del disipador de calor alcance los 75 °C o la temperatura de la unión del MOSFET interno alcance los 150 °C. el funcionamiento continuo de 60 W debería ser posible en casi todos los entornos.

Sí, el dispositivo es compatible con USB Power Delivery 3.0 para la selección del perfil de potencia fijo.

La fuente de alimentación programable (PPS) es una de las incorporaciones al estándar USB-C Power Delivery 3.0. La tensión de salida de la fuente de alimentación se puede ajustar mediante programación en pequeños pasos (20 mV) en el rango especificado. Actualmente, el comprobador no admite PPS, ya que se requiere hardware adicional. Si se necesita PPS, accede al modelo más nuevo (PM125) que admite PPS y Carga Rápida.

La Carga Rápida es una tecnología desarrollada por Qualcomm que permite cargar los dispositivos alimentados por batería a un nivel superior al típico de 5 voltios y 2 amperios. El nuevo modelo (PM125) admite QC1, QC2, QC3, QC4 y QC4 +.

De momento no. Sin embargo, consulta más abajo los detalles sobre la API. La unidad también se puede utilizar de forma autónoma sin conectarla a un PC.

Sí. Existe una guía de protocolo con los comandos necesarios para controlar el dispositivo y código de envío de muestra (en C++ en Windows). Consulta la página de descargas de USB PD para obtener más información.

No. Puedes utilizar la unidad por sí sola. Se necesita una fuente de alimentación USB estándar de 5 V, pero el software para PC dispone de funciones adicionales, como la elaboración de gráficos.

Un máximo de 7 perfiles (dependiendo de lo que admita el dispositivo que se esté probando)

Se puede utilizar cualquier tensión entre 5 V y 20 V (dependiendo de los perfiles de potencia que admita el dispositivo bajo prueba).

Sí, a través del software del PC puedes anular el límite especificado por el dispositivo. Esto puede simular un dispositivo USB defectuoso o que se comporta mal. Esto puede ser útil si eres ingeniero eléctrico y estás diseñando un cargador y necesitas comprobar la seguridad del cargador USB. ADVERTENCIA: Aunque el comportamiento esperado de los cargadores USB es apagarse en una situación de sobrecorriente, puede que no sea así. Las consecuencias pueden ser un fallo catastrófico del dispositivo sometido a prueba. Incluyendo humo, fuego, cortocircuitos y peligro de descarga.

En teoría, el conector USB Tipo-C es reversible, pero el antiguo conector USB3 (utilizado para la conexión de loopback descendente) no es reversible. El Comprobador PD USB tiene una lógica de apoyo para determinar si el cable Tipo-C es reversible o no. Cuando el puerto de loopback está activado, el comprobador detecta la orientación, pero necesita un multiplexor para reenviar las líneas USB3 activas al puerto de loopback. El comprobador carece de dicho interruptor y, por tanto, el cable debe voltearse manualmente desde el lado del dispositivo. Esto permite conectar las líneas de datos Tipo-C a las líneas de datos USB3. La razón por la que no incluimos este interruptor es que degrada la integridad de la señal (el propio interruptor y los dos chips adicionales de protección ESD) y hace que nuestro dispositivo sea más vulnerable a los choques ESD. Ten en cuenta que este mensaje "Girar conector" sólo aparece cuando está activada la opción "Puerto de bucle invertido". Por tanto, si no tienes ningún dispositivo conectado al puerto de loopback, puedes desactivar el "puerto de loopback" y el comprobador no hará esto sensible a la orientación.

Primero asegúrate de que la batería está totalmente cargada para medir la capacidad de una powerbank o batería USB. Con el Comprobador de capacidad USB encendido y la máquina de monitorización conectada, haz clic primero en el botón "Restablecer capacidad" de la interfaz de usuario mientras se ejecuta el software de monitorización. A continuación, conecta el powerbank al comprobador USB Power Delivery. A continuación, ajusta la corriente a un valor que demuestre adecuadamente las capacidades del Power Bank (por ejemplo, 1000 mA o 1500 mA). La corriente puede ajustarse con precisión mediante la interfaz de usuario del software de prueba USBPD. Ten en cuenta que no es necesario ajustar la corriente a la corriente máxima especificada, ya que las corrientes más altas pueden provocar una mayor disipación de calor, reduciendo la eficacia del rendimiento del banco de energía. A continuación, deja que la unidad funcione hasta que el voltaje sea cero. Ten en cuenta que esto puede llevar más de una hora. Una vez que el voltaje es cero, el banco de energía está completamente agotado. Observa el valor que aparece en "Capacidad". El valor se indica en mAh (miliamperios-hora). Por ejemplo, el valor de capacidad de 2000 mAh generado con una corriente de 1000 mA indicaría que la powerbank ha suministrado un total de 2 horas, y un valor de capacidad de 2250 mAh generado con una corriente de 1500 mA indicaría que la powerbank ha suministrado un total de 1,5 horas.

La fuente de alimentación programable (PPS) es una de las incorporaciones al estándar USB-C Power Delivery 3.0. La tensión de salida de la fuente de alimentación se puede ajustar mediante programación en pequeños incrementos (20 mV) en el rango especificado. Actualmente, el comprobador no admite PPS, ya que se requiere hardware adicional. Si necesitas PPS, accede al modelo más nuevo (PM125) que admite PPS y Carga Rápida.

La unidad debería dar lecturas precisas con su calibración estándar de fábrica. La precisión estándar típica es de aproximadamente un 1% para las mediciones de tensión y de ±10 mA para las mediciones de corriente. Por lo tanto, en la mayoría de las aplicaciones no es necesaria ninguna otra calibración. Sin embargo, los usuarios experimentados con equipos de terceros adecuados pueden calibrar los comprobadores PM125 para mejorar la precisión de las mediciones de tensión y corriente.

Sí, si utilizas el Comprobador de suministro de energía USB junto con un conector de bucle de retorno USB3 Passmark, puedes probar cables USB Tipo-C para verificar la corriente especificada, la caída de tensión y la integridad de los datos a través del cable.



Herramientas necesarias

  • Comprobador de potencia USB
  • Conector de bucle de retorno USB3
  • Un ordenador de sobremesa con un conector USB Tipo-C (compatible con PD).

La corriente nominal del conector Tipo-C debe ser superior a la corriente nominal del cable sometido a prueba.



Configura el entorno de prueba

  • Enciende el Comprobador de Entregas de Potencia USB conectando el puerto de análisis al ordenador
  • Conecta un conector de bucle de retorno USB3 al puerto de bucle de retorno del comprobador USB Power Delivery
  • Ejecuta la aplicación USBPDTest
  • Habilita el puerto de loopback en la ventana de configuración
  • Asegúrate de que Límite de corriente está configurado en Aplicar límites.
  • Ejecuta la aplicación USB30Test
  • Selecciona Prueba de bucle invertido y activa la opción Comprobar error de bus en la ventana de configuración


Para probar un cable

Prueba la comunicación Power Delivery

  • Conecta el puerto USB host con el cable USB Tipo-C que se va a probar al puerto "El dispositivo bajo prueba". Cuando aparezca el mensaje "Girar conector" en la pantalla LCD del comprobador, gira el cable desde donde está conectado al puerto "Dispositivo bajo prueba".
  • Comprueba los perfiles anunciados en la ventana de registro. Deberías poder ver todos los perfiles de potencia del puerto con niveles de corriente iguales o inferiores a la corriente del cable.



Comprueba la caída de tensión máxima

  • Busca el nivel de tensión que corresponda a la corriente máxima disponible y selecciónalo en la lista desplegable "Tensión"
  • Espera hasta que aparezca el mensaje "Capacidad del puerto cambiada" en la ventana de registro. Esto significa que la comunicación con la EP se ha realizado correctamente y que el puerto ha seleccionado y proporcionado el nuevo perfil.
  • Ajusta el deslizador a la corriente máxima y comprueba la tensión para asegurarte de que se mantiene dentro de las especificaciones. Si la tensión está fuera del rango válido, aparece una línea de registro de color rojo.


Comprueba la integridad de los datos

  • En la aplicación USB30Test, pulsa el botón "Iniciar" y supervisa la ventana de registro para asegurarte de que la comunicación no contiene errores. La prueba debe durar al menos 10 segundos. No debe aparecer ningún error al final de la prueba de bucle invertido.

Vídeo del producto

Revisión Comprobador PD
Prueba de dispositivos de suministro de energía

Especificación

Especificación del modeloPM125-Power-Delivery-Tester-Passmark-klein
Comprobador USB Power Delivery
CPUARM Cortex M0
Memoria16 KB RAM, 128 KB Flash
Interfaz de usuario1.lCD de 8" 128X64 píxeles + mando giratorio
Estándares USB:USB Power Delivery Specification Revisión 3.0, Battery Charging Specification Revisión 1.2 y Quick Charge 4 (incluyendo QC1, QC2, QC3, QC4 y QC4+)
Estándares Thunderbolt:Thunderbolt 3 y Thunderbolt 4
Detección de puertosDCP, SDP, CDP, Tipo-C (no PD, perfil fijo y PPS), QC, Thunderbolt (sólo alimentación) y cargadores propietarios
Puertos físicosUSB A, USB B, USB Tipo-C
Carga máxima60 W continuos, 100 W durante 5 minutos
RefrigeraciónDisipador de calor con dos ventiladores
Ajustes de potencia
Ajustes de tensión para perfiles PPS/QC
Tensión de funcionamiento4.5V - 5,6V
Corriente de funcionamiento350 mA
Tensión Tipo-C0V - 28V (para comparar, las especificaciones de Tipo-C incluyen de 5 a 20V)
Corriente Tipo-C0 - 5A
Corriente Tipo-A (fuente)0 - 1,5 A con tensión Tipo-C=5 V, 0 - 0,3 A con tensión Tipo-C > 5V
Precisión (V) Conexión Tipo-C1 % antes del calibrado, 0,25 % después del calibrado (Nota 1)
Precisión (A) Conexión Tipo-C±10mA para todo el rango (0-5A), la calibración mejora la precisión hasta el 1% para cargas inferiores a 1A (Nota 1)
CarcasaAluminio anodizado negro
Tamaño140 mm x 120 mm x 75 mm
(5,5 x 4,7 x 3 pulgadas)
Peso570g
Protección de seguridadProtección contra sobrecorriente
Protección contra sobretensión (hasta 28 V en la línea VBUS; hasta 4 V en las líneas de datos y CC)
Protección ESD en VBUS (IEC 61000-4-2 nivel 4, ±8 kV descarga por contacto, ±15 kV descarga por aire)
Protección ESD en las líneas de datos USB2 (IEC 61000-4-2 nivel 4, ±15 kV descarga por contacto, ±20 kV descarga por aire)
Protección contra cortocircuitos entre la línea VBUS y tierra
Puerto de monitorización USB aislado (1 kV)
Monitorización de la temperatura del disipador térmico
Temperatura de almacenamiento-30 ºC a + 80 ºC
Temperatura de funcionamiento0 ºC a 35 ºC (una temperatura más baja permite una mayor carga durante más tiempo)
Número de piezaPM125
RoHS (Sin plomo):
Conformidad eléctricaFCC
CE
UKCA
RCM
Proceso de calibraciónCalibración in situ por el usuario o devolución al fabricante
