Descripción

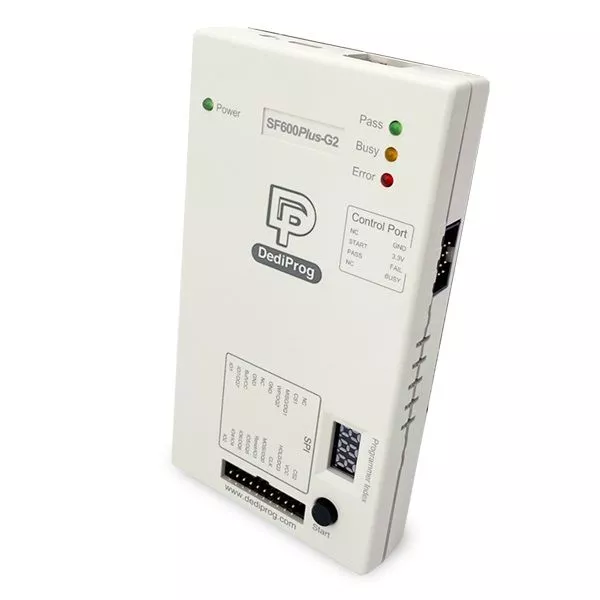

SF600Plus-G2 es un programador flash NOR/NAND serie de alta velocidad con programación en circuito (actualización de la flash SPI soldada en la placa) y programación autónoma (actualización de la flash SPI en el adaptador de zócalo). Con el software DediProg SF y USB, ofrece una interfaz fácil de usar y potentes funciones.
El nuevo SF600Plus-G2 es la versión mejorada del SF600 y el SF600Plus, que aumenta significativamente la eficacia de la programación con la arquitectura SOC de la FPGA. Además de las funciones originales del SF600/S600Plus, también es compatible con SPI NAND, lo que resulta cómodo para el programador a la hora de programar.
Características del hardware
- USB de alta velocidad y alto rendimiento SPI; los modos USB y autónomo admiten cualquier volumen de flash SPI del mercado.
- Admite CI de bajo voltaje de 1,2 V.
- Función de botón de inicio: puede funcionar por lotes cuando se conecta al software.
- Protección contra conflictos de señales.
- Capacidad multiprogramador a través de USB.
- Indicadores de índice de programador en el programador.
- Admite 2 pines CS.
- Modo autónomo: admite la programación del botón de inicio y el puerto de control para eliminar la programación del control.
- Admite WIN8 y superior.
- Admite SO de 32 y 64 bits.
- Admite Troqueles Múltiples Sencillos/Duales.
- Soporta Single/Dual/Quad/Octal. IO.
- Se puede actualizar a SF600Plus-G2U
Características del software
- Software de programación SF600-G2 basado en PC con varios modos:
- El modo Ingeniería tiene funciones avanzadas de revelado y reparación
- Modo producción para controlar simultáneamente varios programadores SF600-G2
- Línea de comandos para controlar el SF600-G2 mediante software definido por el usuario
- Compatible con Windows 2003 (32 y 64 bits) y superior
Aplicaciones
- Actualización de la flash serie soldada a la placa con o sin fuente de alimentación en modo autónomo o PC GUI
- Prototipado o producción de bajo volumen, programación en el sistema o en el zócalo
- Aplicación de control, reinicio del controlador y estado de aislamiento del MOSFET
- Actualización de la flash interna (Ezport MCF5223, MCF5221, MCF5213) o de la flash externa SPI (interfaz SBF MCF5445, MCF5227) de la MCU Freescale
Detalles del hardware
El SF600Plus-G2 está equipado con un cabezal ISP. A través del conector correspondiente, el usuario puede conectar el programador y controlar las señales SPI, alimentar la memoria y controlar el controlador o el estado de la aplicación. Consulta la Tabla 1 para ver el pinout del cabezal 2x10 del SF600Plus-G2. DediProg también suministra el cable ISP de 2 piezas del SF600Plus-G2 que se utiliza para conectar el programador al cabezal ISP 2x10 y 2X6 (2,54 mm) de la placa, consulta la Tabla 2: 2x10 y la Tabla 3: 2x6 para ver el pinout del cable ISP del SF600Plus-G2.
Para comprender claramente los distintos métodos de arranque ISP o de copia de seguridad y los distintos esquemas de referencia, descarga las notas de aplicación AN0103 y AN0106 en documentaciones.
| Disposición de las patillas del cabezal ISP (2x10) | |||
|---|---|---|---|
| 1 | NC | CS2 | 2 |
| 3 | CS1 | VCC | 4 |
| 5 | MISO/DQ1 | HOLD/DQ3 | 6 |
| 7 | WP/DQ2 | CLK | 8 |
| 9 | GND | MOSI/DQ0 | 10 |
| 11 | NC | RESET/IO3 | 12 |
| 13 | GND | IO5/DQ5 | 14 |
| 15 | BufVCC | IO6/DQ6 | 16 |
| 17 | IO7/DQ7 | IO4/DQ4 | 18 |
| 19 | IO1 | IO2 | 20 |
| Conector del cable ISP Salida de patillas (2x10) | |||
|---|---|---|---|
| 1 | NC | CS2 | 2 |
| 3 | CS1 | VCC | 4 |
| 5 | MISO/DQ1 | HOLD/DQ3 | 6 |
| 7 | WP/DQ2 | CLK | 8 |
| 9 | GND | MOSI/DQ0 | 10 |
| 11 | NC | RESET/IO3 | 12 |
| 13 | GND | IO5/DQ5 | 14 |
| 15 | BufVCC | IO6/DQ6 | 16 |
| 17 | IO7/DQ7 | IO4/DQ4 | 18 |
| 19 | IO1 | IO2 | 20 |
| Conector del cable ISP Salida de patillas (2x6) | |||
|---|---|---|---|
| 1 | Vpp | CS2 | 2 |
| 3 | CS1 | Vcc | 4 |
| 5 | MISO/DQ1 | Hold/DQ3 | 6 |
| 7 | Wp/DQ2 | CLK | 8 |
| 9 | GND | MOSI/DQ0 | 10 |
| 11 | NC | Reiniciar | 12 |
| Puerto de control | |
|---|---|
| NC | GND |
| Inicio | 3.3V |
| PASA | FALLO |
| NC | OCUPADO |
Velocidad de programación
| CI de referencia | Densidad | Programar+Verificar (25Mhz,Quad) |
|---|---|---|
| W25Q80JVSIQ | 8Mb | 6.3 |
| W25Q16VSIG | 16Mb | 12.5 |
| W25Q32VFIG | 32Mb | 18.7 |
| W25Q64FVBIG | 64Mb | 22.2 |
| MX25L12873FM2I | 128Mb | 41.9 |
| MX25L25645GMI | 256Mb | 46.6 |
| MX25L51245GMI | 512Mb | 96.8 |
| MX66L1G45JMI08 | 1Gb | 203.0 |
| CI de referencia | Densidad | SF600/ SF600Plus | SF700 | SF600Plus-G2 |
|---|---|---|---|---|
| W25Q80JVSIQ | 8Mb | 2.5 | 2.4 | 1.5 |
| W25Q16VSIG | 16Mb | 2.4 | 2.3 | 1.4 |
| W25Q32VFIG | 32Mb | 3.3 | 3.0 | 1.8 |
| W25Q64FVBIG | 64Mb | 4.9 | 4.5 | 2.5 |
| MX25L12873FM2I | 128Mb | 8.2 | 7.3 | 4.1 |
| MX25L25645GMI | 256 Mb | 15.8 | 14.0 | 7.5 |
| MX25L51245GMI | 512 Mb | 29.6 | 26.1 | 13.8 |
| MX66L1G45JMI08 | 1Gb | 57.2 | 50.3 | 26.2 |
Modos de software
Modo Experto
Permite acceder a funciones avanzadas, como definir comandos personalizados para el desarrollo o la reparación.
Modo Producción
El modo Producción permite controlar simultáneamente hasta 8 programadores de la serie SF para aumentar el rendimiento.
Modo Línea de comandos
Permite controlar uno o varios programadores de la Serie SF mediante un programa definido por el usuario.
Circuitos integrados compatibles
Especificación
| Comparación de modelos |  SF100 |  SF600 Plus |  SF600-G2 |  NuProg-E2 |
|---|---|---|---|---|
| Tipos de CI compatibles | Flash SPI NOR | SPI Flash NOR | SPI NOR y SPI NAND y SPI Octal NOR | UFS (Hasta 180 MB/s) eMMC (Hasta 100 MB/s) |
| Programación del sistema | ✓ | ✓ | ✓ | X |
| Programación de zócalos | ✓ Con la placa inferior (Opcional) | ✓ Una estación de programación (sitio) | ✓ Con placa base (incluida) | ✓ Una unidad de programación (sitio) |
| Independiente | X | ✓ | ✓ | X |
| Software | Software SF | Software SF | SF Software | Dediware |
| integración de terceros | CLI | CLI | Puerto ATE, CLI | X |
