La tarjeta de prueba PCIe permite probar ranuras Gen 4, Gen3, Gen2 y Gen 1.
¡Precios graduados bajo petición!
1.685,00 € Neto
2.005,15 € IVA incl.
País de entrega
Tipo de cliente
Währung
Tiempo de entrega: 1-2 semanas
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Configuración del producto
Descripción

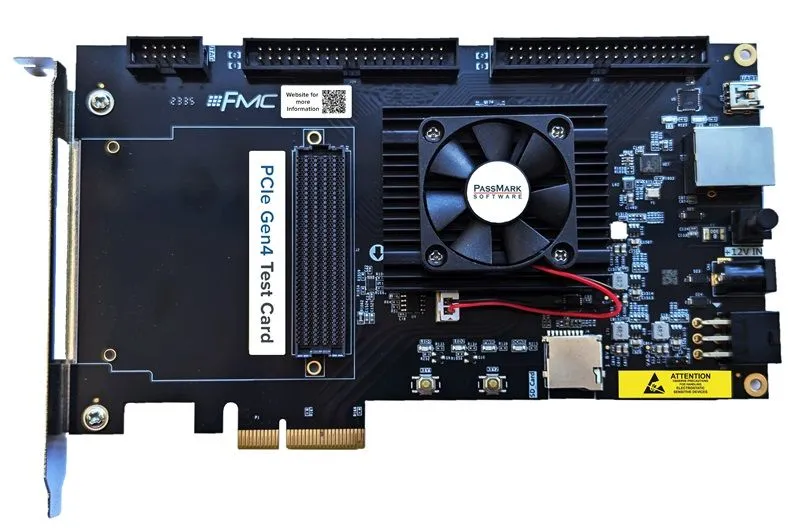

La tarjeta de pruebas PassMark PCIe Gen4 es una potente herramienta de diagnóstico para probar y analizar ranuras PCI Express Gen4.
Permite comprobar si las ranuras PCIe funcionan correctamente y ofrecen las velocidades esperadas, especialmente en las ranuras x4. Además, la tarjeta puede utilizarse con un programador JTAG incluido para actualizar el firmware y admite el uso en paralelo de varias tarjetas de prueba para realizar pruebas simultáneas en diferentes ranuras PCIe.
Características
- Compatibilidad: Admite PCIe Gen4 (16 Gbit/s por carril), Gen3 (8 Gbit/s por carril), Gen2 (5 Gbit/s por carril) y Gen1 (2,5 Gbit/s por carril). Sin embargo, sólo puede utilizarse en ranuras x4; se necesita un adaptador para las ranuras x1.
Velocidad máxima: La tarjeta ofrece un ancho de banda máximo de 7.000 MB/s en ranuras x4. Indicadores LED: Cuatro LED indican el estado de funcionamiento (enlace ARRIBA, error de E/S, PCIe 12V, depuración).- Modos de prueba: Admite pruebas de bucle invertido, en las que se comprueba la fiabilidad de los paquetes de datos, así como pruebas de referencia para medir la velocidad máxima de transferencia de datos.
- Informe Avanzado de Errores (AER): Captura e informa de errores detallados, como errores del protocolo de datos o del receptor, que son corregibles o no corregibles.
- Compatibilidad con Windows: Requiere el software PCIeGen4Test compatible con Windows 7, 8, 10 y 11 (sólo 64 bits).
Parámetro: Transmisión de datos
- comprueba si se pueden enviar y recibir datos desde el puerto
- comprueba las tasas de error PCIe y la velocidad de transferencia (16 Gbit/s por carril, hasta 7000 MBps cuando se utiliza x4 Edge) en Windows
- Compara las ranuras PCIe de tu PC
- comprueba si tus ranuras PCIe son Gen4 16Gb/s Gen3 8Gb/s o 5Gb/s o 2,5Gb/s
- Adecuada para la ranura PCIe x4. Se necesita un adaptador para x1 (no incluido).
Pruebas de estrés
- comprueba si el sistema permanece estable bajo una carga prolongada
- Pruebas simultáneas de varias ranuras PCIe
Mide la transferencia de datos
supervisa los errores de la capa física y de enlace durante la prueba de esfuerzo Los errores notificados incluyen
- TLP envenenado (incorregible)
- TLP malformado (No corregible)
- TLP defectuoso (corregible)
- DLLP defectuoso (corregible)
- Error de protocolo de control de flujo (incorregible)
- Tiempo de espera del temporizador de repetición (corregible)
PREGUNTAS FRECUENTES
PCIe Gen4.0 suele tener una velocidad nominal de 16 Gbps por carril, pero las velocidades de transferencia de datos en un dispositivo real nunca alcanzarán estas velocidades debido a varios factores. Entre ellos está la sobrecarga de la codificación de bits, la comunicación Transaction Layer Packet (TLP) y Data Link Layer Packet (DLLP) y la gestión Physical Layer Packet (PLP). Estos protocolos y mecanismos de codificación consumen ancho de banda de la señal y, por tanto, reducen el caudal efectivo disponible para la transmisión de datos. Además, el rendimiento práctico se ve aún más afectado por las latencias adicionales a nivel de sistema. Éstas pueden incluir la sobrecarga del sistema operativo, los retrasos en el procesamiento de interrupciones y otros factores relacionados con el software que afectan a la eficacia general de la transmisión de datos más allá de la sobrecarga del protocolo a nivel de hardware.
La tarjeta de prueba PCIe tiene un borde x4. Para permitir conexiones de borde x1, se necesita un adaptador para cambiar de la compatibilidad de borde x4 a x1. Este adaptador no está incluido en el volumen de suministro y debe adquirirse por separado.
La tarjeta de prueba PCIe puede probarse en ranuras PCIe de cualquier generación. La tarjeta de prueba PCIe funciona a velocidades de hasta Gen4.0 (16 Gbit/s por carril). Las capacidades de una conexión PCIe dependen de las capacidades de velocidad más altas que el punto final y el anfitrión puedan acordar. Si la tarjeta de prueba PCIe se inserta en una ranura Gen4.0, funcionará a Gen4.0. Si se inserta en una ranura Gen3.0, la tarjeta la limitará a Gen3.0. Si se inserta en una ranura Gen2.0, estará limitada a Gen2.0 por la ranura. Si se inserta en una ranura Gen1.0, estará limitada a Gen1.0 por la ranura.
Windows 8, 10, 11 y 2008 Server (64 bits). Linux no es compatible.
Se necesita un controlador de dispositivo para Windows. Windows solicita el controlador de dispositivo la primera vez que se utiliza una tarjeta.
Sí, puedes ver los dispositivos en el Administrador de dispositivos de Windows. Aparecen con la etiqueta "Tarjeta de prueba Passmark PCIe Gen4".
LED1:Enlace ARRIBA=La conexión PCIe se ha establecido correctamente y es totalmente funcional LED2:Error de E/S=Este LED se enciende cuando se produce un error en la conexión PCIe PWR:12V PCIe=Este LED se enciende para indicar que hay alimentación de 12 V en la ranura PCIe DONE=Este LED se utiliza con fines de depuración y permanece apagado durante la prueba
Sí, puedes ejecutar varias instancias de la aplicación PCIeGen4Test al mismo tiempo. Sin embargo, debes asegurarte de que las has abierto todas y configurado para que utilicen las tarjetas PCIe correctas antes de iniciar la primera prueba.
No es necesario ningún adaptador externo ni conector ATX para realizar las pruebas. Sin embargo, si sospechas de un error debido a una alimentación incorrecta a través de la ranura PCIe de 12 V, puedes utilizar un adaptador externo o conectar el conector ATX de 6 patillas de la fuente de alimentación. Ten en cuenta que el adaptador no se incluye en el volumen de suministro. Por tanto, si decides utilizar un adaptador externo, asegúrate de que sea de buena calidad y tenga la polaridad correcta (tierra fuera y +12 V dentro).
Se utilizan transferencias DMA por paquetes.
Sí, pero necesitas la Edición Vivado Lab para actualizar el firmware de la tarjeta. Si no, puedes devolvernos la tarjeta de pruebas PCIe para que la actualicemos.
Sí, puedes probar ranuras M.2, pero necesitarás un adaptador de M.2 a PCIe (ver imagen inferior), que actualmente no se incluye. Estos adaptadores requieren normalmente una fuente de alimentación externa, que se suministra a través de un cable de alimentación SATA. Asegúrate de que el adaptador sea de buena calidad y admita velocidades Gen 4 para obtener el mejor rendimiento. Ten en cuenta que, debido a las limitaciones de espacio de algunas placas base, puede que no sea posible probar algunas ranuras M.2. Una vez instalado el adaptador, debería haber espacio suficiente para insertar la tarjeta en él.
Especificación
| Modelo |  PM146 |
|---|---|
| Estándar PCIe | Gen 4, Gen3, Gen2 y Gen 1 (también compatible con Gen 5, funciona a velocidad Gen4) |
| Conector físico | conector de borde PCIe x4 (puede utilizarse con un adaptador de x4 a x1 a x1) |
| Velocidad máxima | 16 Gbps por carril (tasa de bits bruta) |
| Velocidad máx. Velocidad de datos | 7000 MB/s (velocidad de datos efectiva) cuando se conecta a una ranura PCIe x4; la velocidad se reduce a 1750 MB/s cuando se conecta mediante un adaptador de x4 a x1 para probar ranuras PCIe x1. |
| Modos de prueba | Loopback: Los paquetes de datos se envían en bucle para probar la fiabilidad. Benchmark: 3 motores DMA envían/reciben datos a la tarjeta para medir la velocidad máxima alcanzable. |
| Modo de transferencia PCIe | DMA - Acceso Directo a Memoria |
| Indicadores | LED1: Enlace ARRIBA, LED2: Error E/S, PWR: 12 V PCIe |
| Notificación avanzada de errores e integridad de los datos | La tarjeta dispone de Informe Avanzado de Errores (AER), que incluye un registro detallado de errores de lectura/escritura y errores de bus de bajo nivel. En modo loopback, comprueba la integridad de los datos y alerta al usuario de cualquier discrepancia entre las operaciones de lectura y escritura. |
| Dimensiones | Altura: 13 cm (5,12 pulgadas) Grosor (±5%): 2,7 cm (1,06 pulgadas) Longitud: 20,3 cm (7,99 pulgadas) |
| Peso: 190 g | 190g |
| Temperatura de almacenamiento | -de 25°C a +60°C |
| Temperatura de funcionamiento | 0°C a +45°C |
| Humedad del aire | 10 % a 90 % sin condensación |
| RoHS (sin plomo) | Sí |
