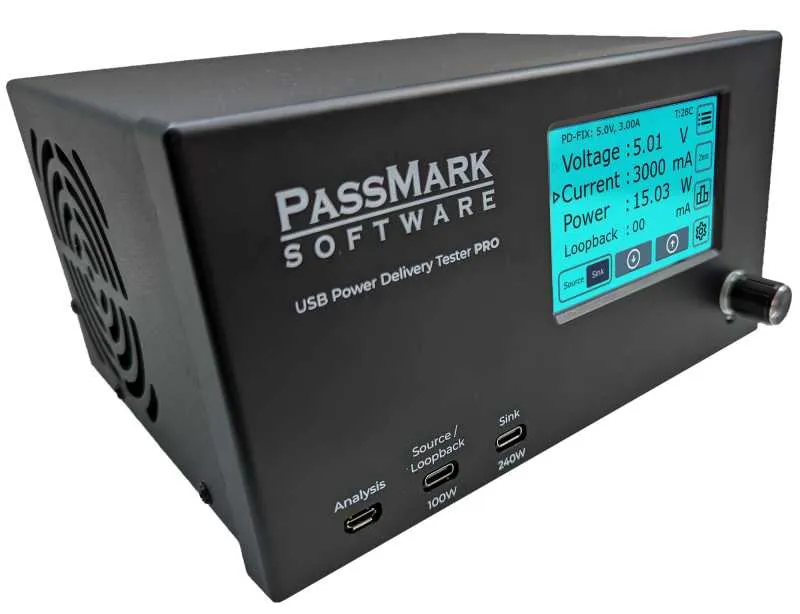

Passmark Comprobador USB Power Delivery PRO

Sí, puedes controlar y supervisar varios comprobadores desde un PC. Necesitas un puerto USB por dispositivo. Hay que ejecutar un software distinto para cada dispositivo conectado.

Sí, el software del PC puede registrar y mostrar todos los mensajes de alimentación eléctrica enviados y leídos por el comprobador.

Es posible una disipación de potencia continua de 240 W. Para garantizar esta función, el comprobador debe estar en un entorno fresco (por ejemplo, 21 °C) y el aparato debe estar bien ventilado. El aparato se apaga automáticamente cuando la temperatura del disipador de calor alcanza los 75 °C o la temperatura de la unión del MOSFET interno alcanza los 150 °C.

La fuente de alimentación programable (PPS) es una de las incorporaciones al estándar USB-C Power Delivery 3.0. La tensión de salida de una fuente de alimentación puede ajustarse en pequeños pasos (20 mV) más allá del rango especificado bajo control programado.

La Carga Rápida es una tecnología patentada por Qualcomm que permite cargar los dispositivos alimentados por batería con más de los 5 voltios y 2 amperios habituales. Son compatibles QC1, QC2, QC3, QC4 y QC4+.

De momento no. Más abajo encontrarás información sobre la API. El dispositivo también se puede utilizar de forma independiente sin conexión a un PC.

Un máximo de 20 perfiles (dependiendo de lo que admita el dispositivo bajo prueba)

Se puede utilizar cualquier tensión entre 3,3 V y 48 V para el puerto de sumidero (dependiendo de los perfiles de potencia que admita el dispositivo bajo prueba). En el puerto fuente se pueden proporcionar tensiones entre 3,3 V y 20 V.

El puerto de origen se puede configurar de forma flexible y permite la emulación de los cargadores más comunes, así como la creación de cargadores inusuales para probar el comportamiento del dispositivo bajo prueba. El puerto de origen admite los siguientes protocolos, cada uno de los cuales se puede personalizar:

USB Power Delivery (hasta 100 W, tipos: FIXED, PPS, SPR-AVS).
Carga rápida 3 (pasos de 200 mV, 12 V o 20 V máx.).
Valor de la resistencia de pull-up de la línea USB-C CC, Rp (USB-C estándar, USB-C @ 1,5 A, USB-C @ 3 A).
BC1.2 SDP y DCP.
Todos los tipos de modo Apple / Divider.
Modo Samsung 2A / 1,2 V/1,2 V.
Una vez creado un cargador personalizado, se puede guardar en la memoria del dispositivo. Se pueden guardar hasta cinco cargadores al mismo tiempo, lo que facilita el cambio entre diferentes cargadores emulados.

Sí, puedes anular el límite mostrado por el dispositivo mediante el software del PC. Esto te permite simular un dispositivo USB defectuoso. Esto es útil, por ejemplo, si eres ingeniero eléctrico y estás desarrollando un cargador y necesitas comprobar su seguridad. ADVERTENCIA: Aunque los cargadores USB se desconectan en caso de sobrecorriente, esto puede ocurrir. Las consecuencias pueden ser un fallo grave del dispositivo sometido a prueba. Es posible que se produzca humo, fuego, cortocircuitos y riesgo de descarga eléctrica.

Para medir la capacidad de una batería USB, asegúrate primero de que la batería está totalmente cargada. Enciende el USB Power Delivery Tester PRO y conéctalo a un dispositivo de monitorización mientras se ejecuta el software de monitorización. Haz clic en "Restablecer capacidad" en la interfaz de usuario. A continuación, conecta el banco de alimentación al USB Power Delivery Tester PRO. A continuación, ajusta la corriente a un valor que refleje adecuadamente la capacidad del banco de energía (por ejemplo, 1000 mA o 1500 mA). La corriente puede ajustarse con precisión a través de la interfaz de usuario del software de prueba USBPD. Ten en cuenta que la intensidad de corriente no tiene que ajustarse necesariamente al valor máximo especificado, ya que las intensidades de corriente más altas pueden provocar una mayor disipación de calor, lo que reduce la eficacia del banco de alimentación. A continuación, deja que el dispositivo funcione hasta que el voltaje sea cero. Esto puede llevar más de una hora. En cuanto el voltaje sea cero, el banco de energía estará totalmente descargado. Anota el valor que aparece en "Capacidad". El valor se indica en mAh (miliamperios hora). Por ejemplo, un valor de capacidad de 2000 mAh a una corriente de 1000 mA significaría que la batería suministró energía durante un total de 2 horas. Un valor de capacidad de 2250 mAh a una corriente de 1500 mA significaría que la batería suministró energía durante un total de 1,5 horas. A continuación se muestra una captura de pantalla de una medición realizada tras extraer 1000 mA de corriente de una batería durante aproximadamente 1,3 horas. La capacidad es de 1304 mAh.

El dispositivo debería proporcionar mediciones precisas nada más sacarlo de la caja con su calibración estándar. La precisión estándar típica es de alrededor del 1% para las mediciones de tensión y de ±10 mA para las de corriente. Por lo tanto, en la mayoría de las aplicaciones no es necesaria ninguna otra calibración. Sin embargo, los usuarios experimentados con equipos de terceros adecuados pueden calibrar los comprobadores PM240 para mejorar la precisión de las mediciones de tensión y corriente.

Sí, utilizando el Comprobador de potencia USB PRO junto con un conector loopback USB3 Passmark, puedes probar cables USB Tipo-C para verificar la corriente especificada, la caída de tensión y la integridad de los datos a través del cable. Herramientas necesarias:
Un Comprobador de Power Delivery USB PRO
Conector de loopback USB3
Un ordenador de sobremesa con un puerto USB Tipo-C (compatible con PD). La corriente nominal del puerto Tipo-C debe ser superior a la capacidad de transporte de corriente del cable que se va a probar.
Configura el entorno de prueba
Enciende el USB Power Delivery Tester PRO conectando el puerto de análisis al ordenador.
Conecta un conector de bucle de retorno USB3 al puerto de bucle de retorno del USB Power Delivery Tester PRO.
Inicia la aplicación USBPDTest.
Activa la conexión de loopback en el menú.
Asegúrate de que la limitación de corriente está establecida en "Forzar límites".
Inicia la aplicación USB30Test.
Selecciona "Prueba de bucle invertido" y activa la opción "Comprobar errores del bus" en la ventana de configuración.
Prueba del cable
Prueba de la comunicación Power Delivery

Conecta el puerto USB host con el cable USB Tipo-C que se va a probar al puerto "Dispositivo bajo prueba". Si aparece el mensaje "Girar conector" en la pantalla LCD del comprobador, gira el cable desde el punto de conexión hasta el puerto "Dispositivo bajo prueba".
comprueba los perfiles mostrados en la ventana de protocolo. Deberías poder ver todos los perfiles de potencia de los puertos cuya corriente sea igual o inferior a la corriente del cable.
Comprueba la caída de tensión máxima
Busca la tensión que corresponda a la corriente más alta disponible y selecciónala en la lista desplegable "Tensión".
Espera hasta que aparezca el mensaje "Función de puerto cambiada" en la ventana de registro. Esto significa que la comunicación con la EP se ha realizado correctamente y que el puerto ha seleccionado y proporcionado el nuevo perfil.
Mueve el control deslizante hasta la corriente máxima y comprueba la tensión para asegurarte de que está dentro de las especificaciones. Si el voltaje sale del rango válido, se mostrará una línea de registro roja.
Comprueba la integridad de los datos

Pulsa "Iniciar" en la aplicación USB30Test y supervisa la ventana de registro para asegurarte de que la comunicación no contiene errores. La prueba debe durar al menos 10 segundos y no debe aparecer ningún error al final de la prueba de bucle invertido.

Sí, tenemos un script Python de ejemplo que ejecuta pruebas automatizadas con una lista de perfiles definidos por el usuario. El script selecciona los perfiles individualmente y realiza una prueba de tensión con diferentes cargas. Se notifica al usuario si la tensión está fuera de especificación. Al final de la prueba, se emite una calificación global de "apto/no apto".

El puerto USB-C es pequeño y frágil. Esto se aplica a todos los dispositivos con un puerto USB-C. El conector no está diseñado para el elevado número de entradas y salidas de cables que puede darse en un entorno de producción. Con el tiempo, las patillas se desgastan y se produce un contacto eléctrico intermitente. La torsión o una fuerza de inserción excesiva en la conexión también pueden hacer que se afloje y falle.

Para las pruebas en la línea de producción (por ejemplo, cientos de entradas y salidas al día), recomendamos utilizar un cable alargador desechable adicional que pueda permanecer conectado permanentemente al comprobador USB PD. Si falla la conexión del cable desechable, se puede sustituir a bajo coste.

Los conectores USB Tipo-C constan de 24 patillas pequeñas separadas 0,5 mm entre sí. Este diseño hace que el conector sea muy frágil y aumenta el riesgo de cortocircuito entre dos patillas. Para evitar dañar el conector USB Tipo-C, te recomendamos lo siguiente cuando conectes y desconectes dispositivos al Comprobador de suministro de energía USB:
Enchufa y desenchufa el cable lo más recto posible.
Nunca desenchufes el cable si hay más de 5 V. En este caso, es más probable que se produzca un cortocircuito entre dos patillas y puede causar daños.
No tires del cable con más fuerza de la necesaria.
Deja siempre un lado del cable enchufado al USB Power Delivery Tester PRO y conecta/desconecta los dispositivos de prueba sólo desde el otro lado del cable.
Evita mover o hacer vibrar el cable durante su uso.

El valor de ondulación se calcula a partir de la diferencia entre la tensión máxima y la mínima medidas durante toda la prueba. Recomendamos realizar la prueba varias veces para determinar la ondulación media. Ten en cuenta que los transitorios no se excluyen de la medición. Asegúrate también de que la tensión permanece constante durante las pruebas.

El puerto de origen/loopback sólo debe conectarse a dispositivos que consuman energía y no puede conectarse a dispositivos que la suministren (Nota: todos los puertos USB Tipo-A suministran energía). Los puertos USB Tipo-C configurados como anfitriones de datos USB y consumidores de energía pueden conectarse al puerto de origen/loopback.
