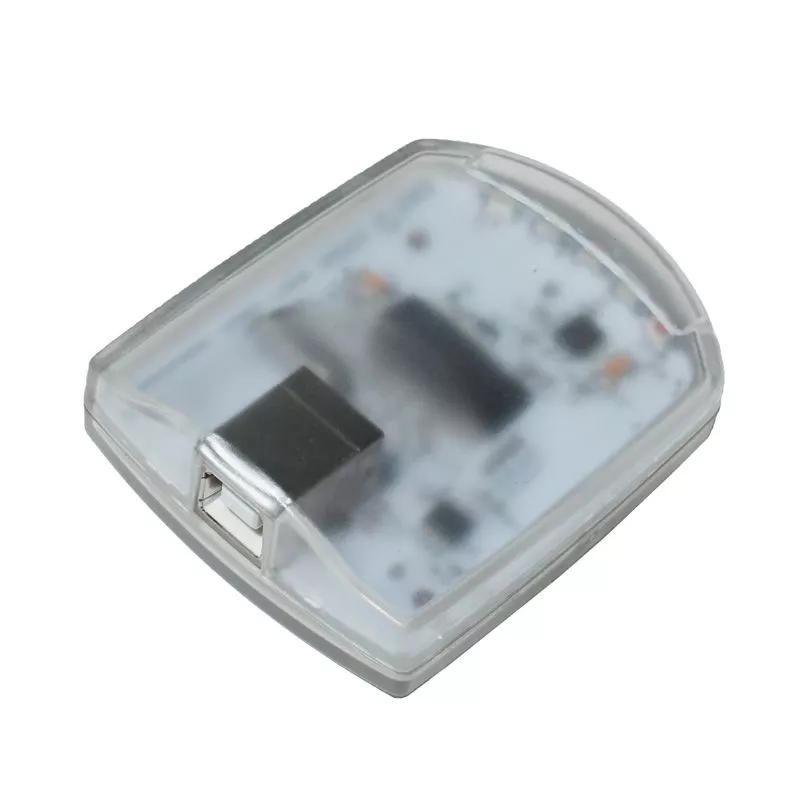

Passmark Conector loopback USB 2.0

Actualmente, los controladores sólo están disponibles para Windows XP SP3, 2003 Server, Vista, Windows 7 y 2008 Server (en 32 y 64 bits).
Microsoft no admite USB2.0 en Windows NT, 95, 98 y ME. Tampoco es compatible con Mac.
Linux con versiones del kernel 2.6.9 o superiores es compatible cuando se utiliza con BurnInTest para Linux v2 (o superior). También se necesita LibUSB. (Se trata de una biblioteca estándar de Linux que viene con casi todas las distribuciones de Linux).

Se necesita un controlador de dispositivo para Windows. Se suministra con los conectores en un disquete o se puede descargar. La primera vez que utilices un conector, Windows te pedirá el controlador de dispositivo. El procedimiento de instalación se describe en las instrucciones de instalación. Para Linux no se necesita ningún controlador de dispositivo especial.

He visto que el número de modelo del conector loopback USB 2.0 ha cambiado de "PMUSB02" a "PMUSB02 (rev2)". ¿Cuál es la diferencia?

Hemos comprobado que pueden producirse muchos errores en los conectores del panel frontal, especialmente en el modo "benchmark". Los mensajes de error que se pueden registrar son

• La prueba se detuvo debido a un error: Falló la escritura del punto de referencia (31)
• Error del controlador del dispositivo USB notificado: 0xc0000001
• Estado de solicitud USB notificado: 0xc0000011

Estos errores suelen provocar la desconexión o reconexión del conector loopback USB3. No se producen errores similares al probar los puertos traseros de la misma unidad, lo que sugiere que los puertos delanteros tienen un cableado y un apantallamiento inferiores, muy similares a los problemas del USB2 en los puertos delanteros.

No. Se necesita la V1 o V2 del firmware para el conector de loopback USB 2.0 PassMark modelo "PMUSB02". La V3 del firmware es necesaria para el conector loopback PassMark USB 2.0 modelo "PMUSB02 (rev2)" y utiliza nuevas funciones de hardware no disponibles con la revisión anterior del hardware.

Se trata de un problema conocido con el chipset Intel Ibex Peak en Windows XP y la antigua revisión 1 del hardware de loopback USB 2.0. Te recomendamos que utilices el conector de loopback USB 2.0 actualizado de la revisión 2 que funciona con el chipset.

BurnInTest Pro v7.0 con USB 2.0 Loopback Device Driver V7.0 permite probar hasta 25 puertos USB con conectores USB 2.0 loopback.

Sí, puedes ver los dispositivos en el Administrador de dispositivos de Windows. Aparecen bajo la etiqueta "Controlador USB2 (PMUSB.sys)".

Sí, pero no utilizarán el ancho de banda adicional disponible en 2.0.

En la mayoría de los casos, los concentradores USB alimentados por bus consumen demasiada energía de los puertos USB del PC como para admitir dispositivos USB2 adicionales conectados al concentrador. Recomendamos utilizar concentradores USB autoalimentados si es necesario (los concentradores autoalimentados vienen con su propia fuente de alimentación).

Si el puerto USB de un PC no tiene potencia suficiente para iniciar el dispositivo USB2Test en modo de alta velocidad, recibirás el mensaje de error del controlador del dispositivo HID "Este dispositivo no puede iniciarse (código 10)". Desconecta otros dispositivos del mismo concentrador raíz USB para proporcionar más energía al dispositivo. Esto suele ocurrir cuando un dispositivo de prueba USB2 está conectado a un concentrador alimentado por bus o a un ordenador portátil que funciona con batería. Cambia a un concentrador autoalimentado o conecta el portátil a una fuente de alimentación de red.

Microsoft ha detectado diversos problemas con distintas configuraciones de sistemas operativos y controladores de host USB2 en distintas placas base de PC. Es importante que te asegures de que tienes los últimos controladores de dispositivo incluidos en los últimos paquetes de servicios de Microsoft y los últimos parches del sistema operativo.

A medida que añadas más dispositivos USB al bus (serie universal), notarás una disminución del rendimiento máximo de cada dispositivo USB. Esto es de esperar y se debe al aumento de los gastos generales en el bus a medida que se añaden más dispositivos. Los gastos generales en que incurre cada dispositivo USB en el bus reducen el número de bytes que pueden utilizar otros dispositivos USB durante una trama (es decir, se pueden transferir menos bloques de datos por trama). Los gastos generales incluyen la organización de paquetes, la información de encuadre, el sondeo, la configuración del reloj y el tiempo reservado.

Se utilizan transmisiones USB masivas. Las transferencias masivas garantizan la exactitud de los datos mediante la detección de datos erróneos y los reintentos automáticos.

Significa que el conector de bucle de retorno USB 2.0 ha informado de un error del transceptor del dispositivo. Los errores del transceptor del dispositivo se activan cuando el transceptor USB del conector de loopback USB 2.0 detecta lo que considera un error. Se trata de eventos de bajo nivel que pueden provocar la retransmisión del paquete. No representan errores de datos a nivel de aplicación. Estos errores no suelen ser visibles para el usuario, pero se muestran para identificar posibles problemas, como cables de mala calidad, cables demasiado largos o sistemas internos con blindaje eléctrico inadecuado y fuerte ruido eléctrico en el bus. Los fallos que pueden causar un fallo del transceptor son:

• PID erróneo
• Error CRC
• Errores de relleno de bits
• Bits de más en un paquete
• EOP con velocidad máxima termina en K
• Pérdida de alta velocidad antes de EOP (paquete truncado)
• Desbordamiento (reloj del host demasiado rápido o reloj del dispositivo demasiado lento)
• Token superior a 3 bytes (esto puede ocurrir cuando el conector de bucle de retorno USB 2.0 se utiliza detrás de un concentrador y hay dispositivos de baja o máxima velocidad conectados al concentrador).
  Hay que tener en cuenta que los errores del transceptor del dispositivo no son una indicación de que el puerto USB no cumpla la especificación USB.

USB2.0 Alta Velocidad se especifica normalmente a 480 Mb/seg. USB2.0 y USB1.x Full-Speed se especifica normalmente a 12 Mb/seg. Las velocidades de datos nunca alcanzarán estas velocidades en un dispositivo real porque parte del ancho de banda de señalización se utiliza para la organización de paquetes, la información de tramas, el sondeo, la configuración del reloj y el tiempo reservado. En un PC que funcione correctamente con un único dispositivo USB conectado, normalmente deberías obtener una velocidad máxima medida del orden de unos:

• Puertos USB 2.0 de alta velocidad conectados a la placa base: 300Mb/seg.
• Puertos USB 2.0 de alta velocidad conectados a una tarjeta PCI típica: 150Mb/seg.
• Puertos USB2.0 o USB1.x de máxima velocidad conectados a la placa base: 8 Mb/seg.
• Puertos USB2.0 o USB1.x a máxima velocidad conectados a una tarjeta PCI típica: 6 Mb/seg.

Cuantos más dispositivos USB estén conectados al PC, más lenta será la velocidad máxima de cada puerto USB.

Sí, hay una API disponible, consulta el sitio web de Passmark Software para obtener más información.
